RT 578 Régulation de quatre grandeurs du génie des procédés (Réf. 080.57800)

Régulation de niveau, débit, température et pression (régulation en cascade possible)

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Le RT 578 permet d´é tudier la régulation de quatre grandeurs typiques du génie des procédés en se fondant sur la pratique.

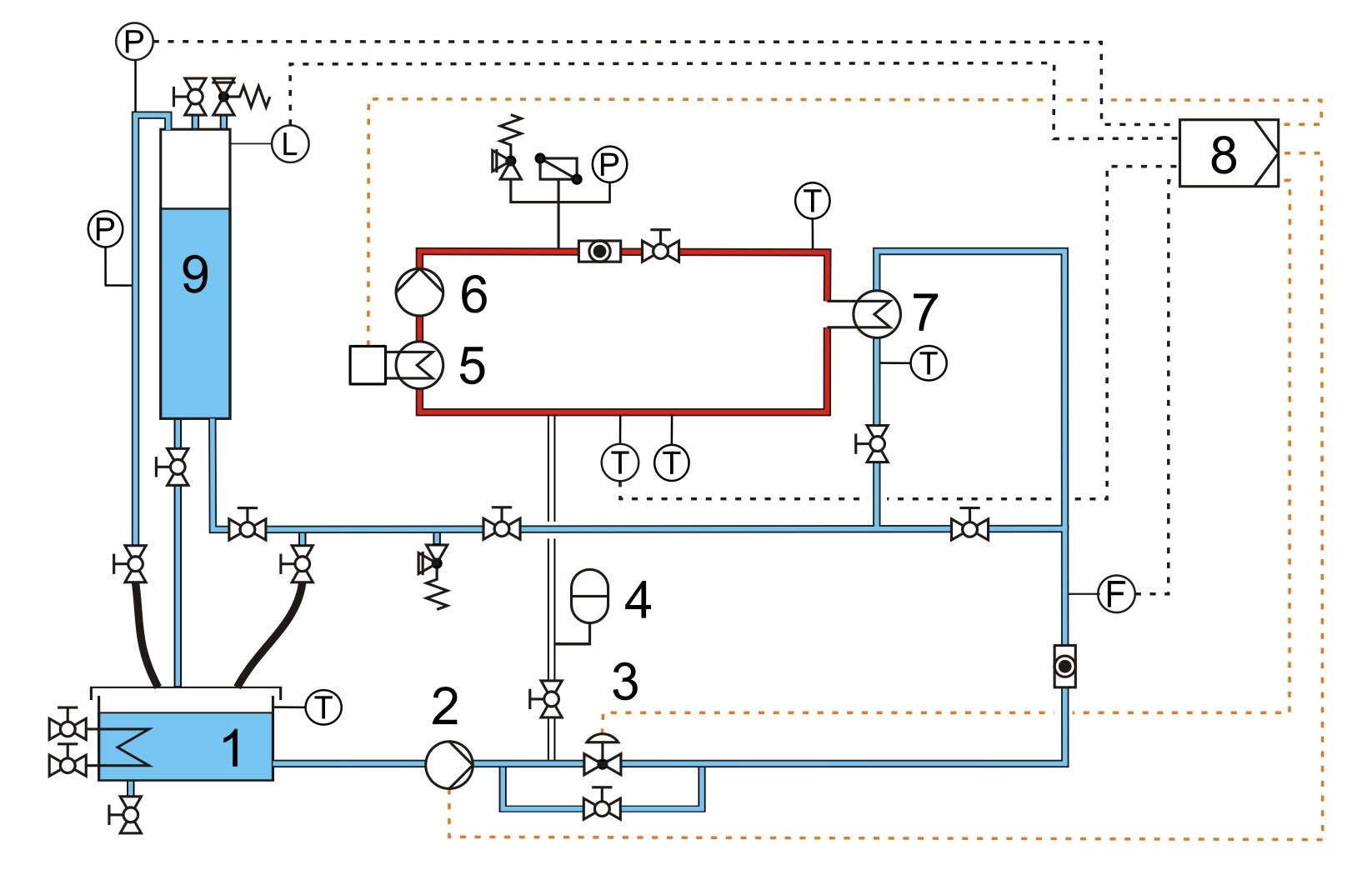

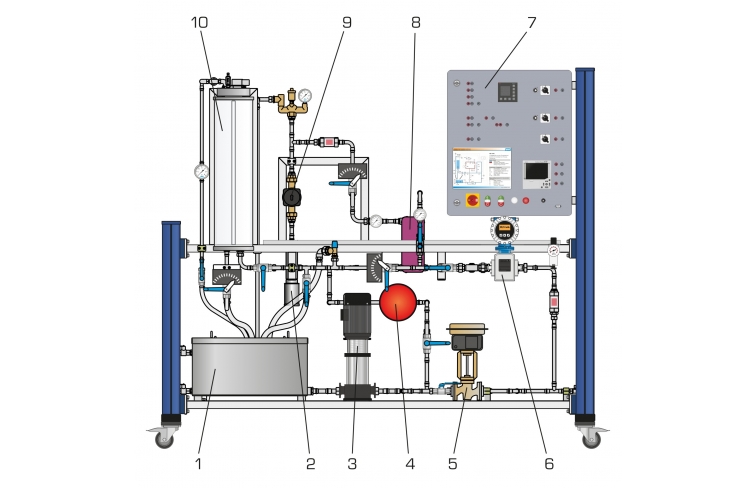

Un circuit avec réservoir gradué transparent est disponible pour réguler le débit, le niveau et la pression.

On peut utiliser comme actionneur soit une pompe avec vitesse de rotation réglable, soit une vanne de régulation pneumatique.

Lors de la régulation du niveau et de la pression, une grandeur perturbatrice peut être générée avec une vanne dans l´évacuation du réservoir.

Une vanne au sommet du réservoir permet, en outre, d´étudier la régulation de niveau avec ou sans contre-pression.

Un circuit avec un dispositif de chauffage, un échangeur de chaleur et une pompe est disponible pour régler la température.

D´ un côté, la température peut être réglée avec le dispositif de chauffage comme actionneur.

D´ un autre côté, elle peut être réglée par l´échangeur de chaleur via le débit d´ eau de refroidissement.

Deux formes de régulation en cascade sont possibles.

Le niveau dans le réservoir peut être réglé via le débit.

La température dans le circuit de chauffage peut être réglée par l´échangeur de chaleur via le débit.

L´ utilisation au choix de la pompe ou de la vanne de régulation comme actionneur est également possible pour ces deux régulations en cascade.

Les grandeurs réglées sont mesurées à l´ aide capteurs. De plus, on dispose d´ appareils de mesure analogiques pour lire directement les grandeurs.

Un enregistreur sans papier est disponible pour enregistrer les processus de régulation.

Le régulateur industriel possède quatre boucles de régulation pouvant être sélectionnées.

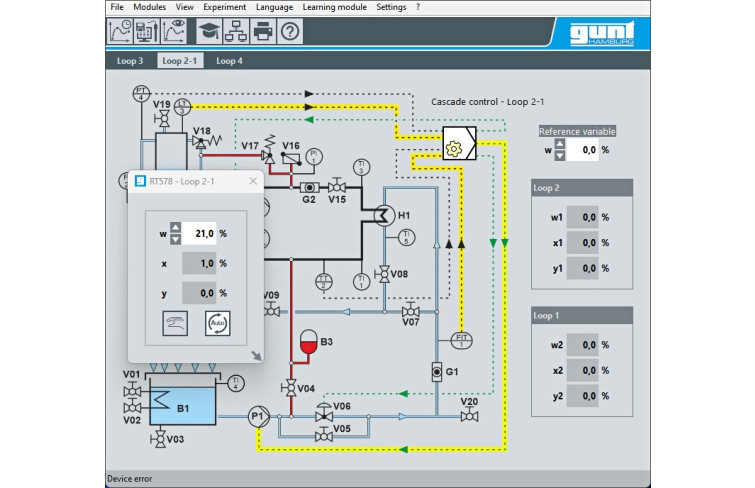

Il dispose d´ une interface DP Profibus. Celle-ci permet de contrôler le banc d´ essai via un logiciel de conduite de procédés.

Le logiciel permet également d´ enregistrer les grandeurs de processus et de paramétrer le régulateur à partir du PC.



Contenu didactique / Essais


- familiarisation avec les composants industriels de la boucle de régulation

- processus de commande, de paramétrage et de configuration au niveau du régulateur

- optimisation des réglages du régulateur

- régulation de débit

- régulation de niveau dans un réservoir fermé avec ou sans contre-pression

- régulation de pression

- régulation de température

- régulation en cascade niveau - débit

- régulation en cascade température - débit

- régulation à deux points de la température

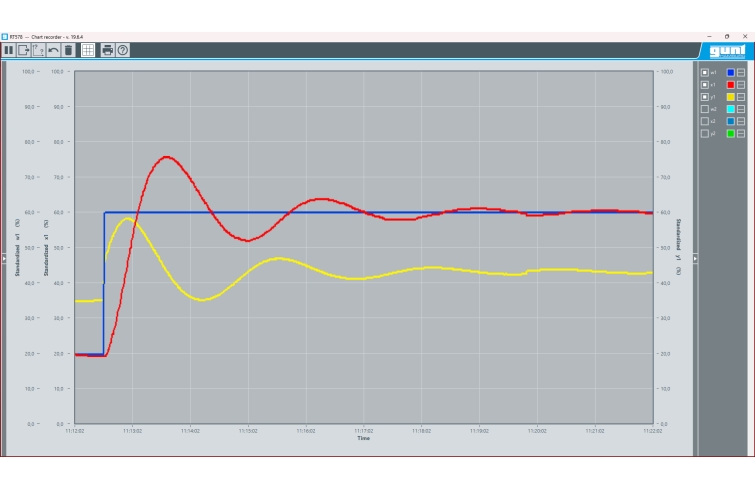

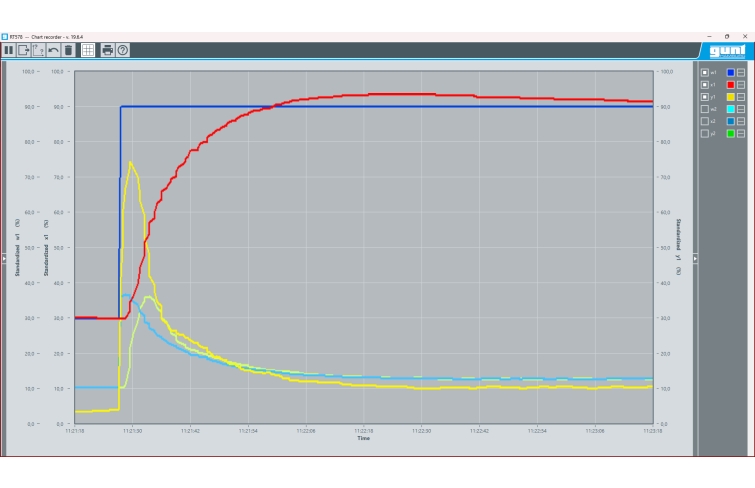

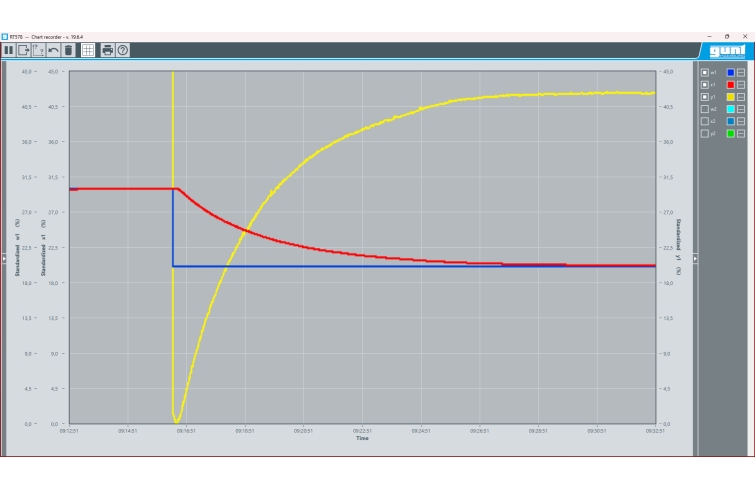

- enregistrement des réponses à un échelon



Les grandes lignes

- Régulation conforme à la pratique: de niveau, de débit, de pression et de la température

- Régulation en cascade

- Logiciel de conduite de procédés



Caractéristiques techniques


Réservoirs

- réservoir gradué: env. 6L

- réservoir collecteur: env. 90L

Pompe centrifuge à plusieurs étages

- débit de refoulement max.: env. 75L/min

- hauteur de refoulement max.: env. 59m

Pompe du circuit de chauffage

-débit de refoulement max.: env. 50L/min

-hauteur de refoulement max.: env. 3,5m

Puissance du dispositif de chauffage: env. 2kW

Régulateur paramétrable comme

-régulateur P, PI ou PID

-régulateur tout ou rien



Plages de mesure

- niveau: 0...700mm

- débit: 0...4000L/h

- pression: 1x 0...6bar, 1x 0...10bar

- température: 1x 0...60ºC, 3x 0...120ºC



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: 2260x800x1990mm

Poids: env. 250kg



Né cessaire au fonctionnement

air comprimé: 3...8bar; 25...50L/min

PC avec Windows recommandé



Liste de livraison

1 banc d´ essai

1 jeu de câbles

1 jeu de flexibles

1 carte Profibus

1 CD avec logiciel de conduite de procédés GUNT

1 documentation didactique



Poids: 250 Kg
Delai de livraison estimé : 16 semaines
