Dans l'industrie, on utilise différents types de robinetteries.
Elles conviennent pour des fluides gazeux et liquides.
On peut distinguer les soupapes, robinets, les robinet-vannes et les clapets.
Les robinets étanchent rapidement une tuyauterie, ils agissent transversalement à la direction d'écoulement.
Un quart de tour suffit pour un actionnement complet.
Les soupapes règlent contre le sens de l'écoulement et nécessitent plusieurs rotations de la broche avant d'être entièrement ouvertes ou fermées.
Les clapets ne sont pas destinées à étancher complètement une tuyauterie, mais servent à étrangler le débit.

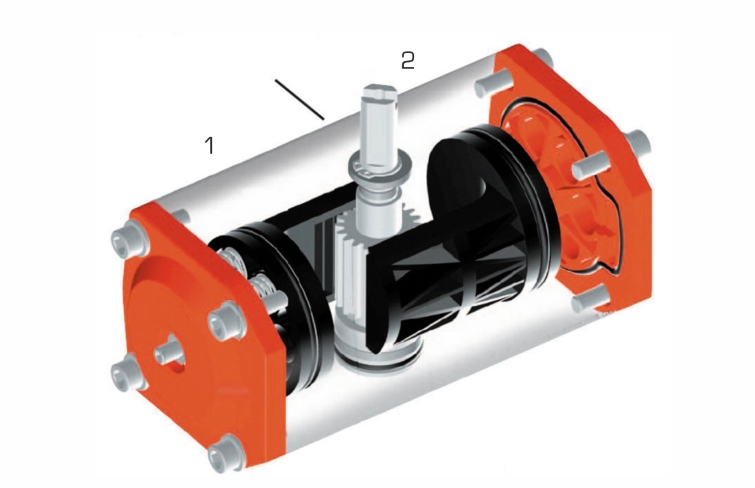

Si on combine une de ces robinetteries avec un servomoteur, alors on parle d'un dispositif de réglage ou actionneur.

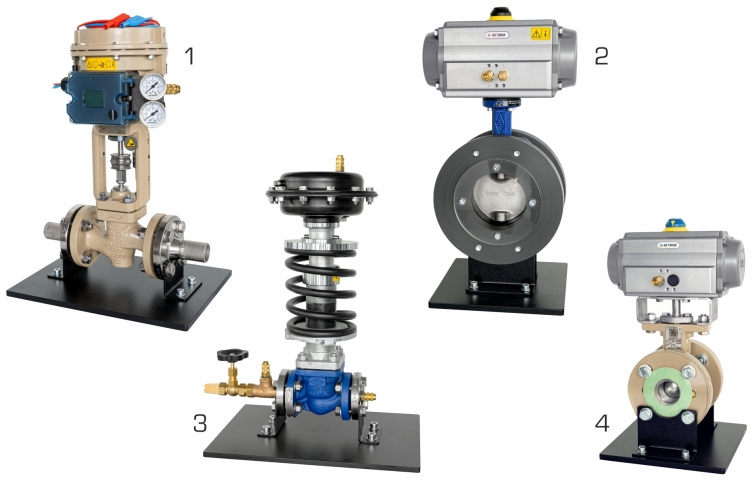

Le système RT 395 présente trois types de robinetteries différents.
On examine le comportement en fonctionnement d'une vanne à secteur sphérique (correspond au type de robinetterie robinet), d'un clapet, d'une soupape de régulation pneumatique et d'une soupape de réduction de pression.

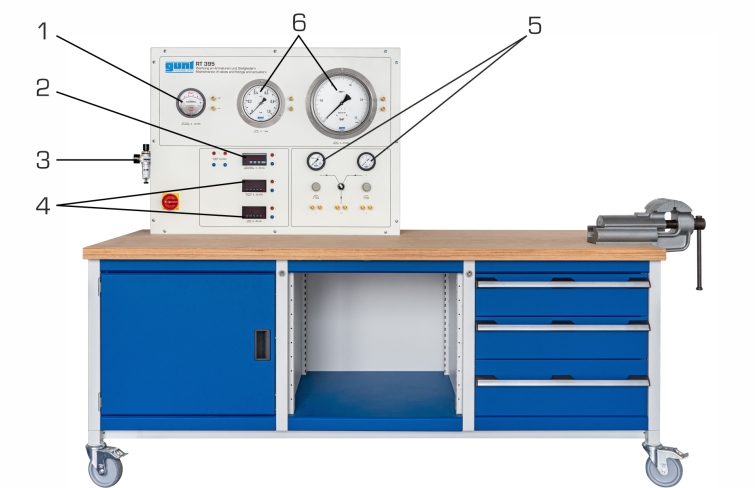

L'armoire de commande offre les possibilités de réglage électrique et pneumatique nécessaires pour tester et calibrer les robinetteries.
Des instruments de mesure affichent les pressions pneumatiques, la tension et le courant.
L'établi comporte un étau pour les travaux de maintenance et de montage, contient également l'outillage nécessaire et les petites pièces telles que les joints.

Techniques > Maintenance - Productique > Maintenance > Bancs d'essai pour des robinetteries et d'actionneurs
Techniques > Génie des Procédés > Principes de base du génie des procédés > Pompes et compresseurs
Techniques > Génie des Procédés > Principes de base du génie des procédés > Actionneurs
Formations > BTS MS > Systèmes de production

Poids: 321 Kg
Delai de livraison estimé : 16 semaines
