Ref: EWTGURT350
RT 350 Commande et fonctionnement d'un régulateur industriel moderne (Réf. 080.35000)
Simulation de systèmes réglés
Riched20 10.0.19041\viewkind4\uc1

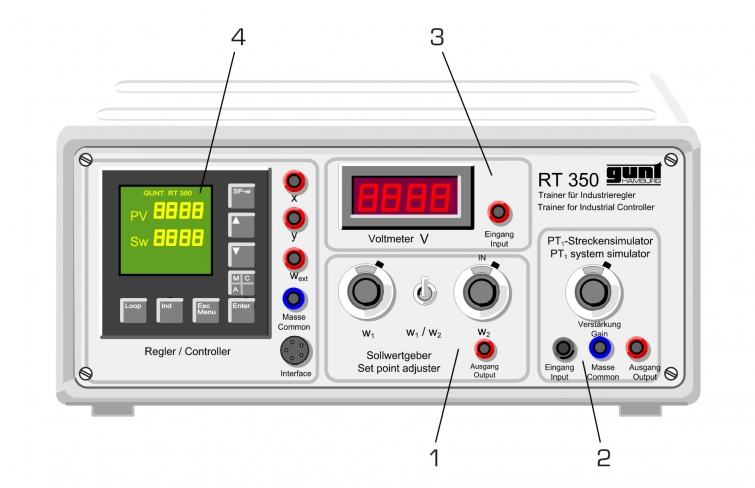

d\fs16\lang1036 Cet appareil d'essai traite de la commande et du fonctionnement d'un régulateur industriel moderne.
Le régulateur a des entrées et sorties librement accessibles. Un générateur de signaux permet de générer des niveaux d'entrée et des signaux carrés définis. Un voltmètre numérique mesure les signaux d'entrée et de sortie. Un système réglé simple est simulé par un segment PT

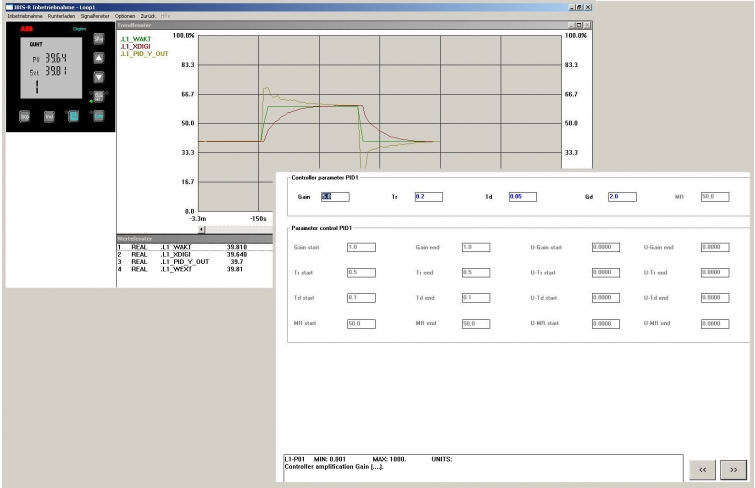

de façon à pouvoir étudier également le comportement et la stabilité d'une boucle de régulation fermée. Afin de pouvoir utiliser un traceur xy ou un enregistreur à tracé continu pour les tracés, tous les signaux sont accessibles à l'aide de connecteurs de laboratoire. Ce régulateur permet également de piloter des modèles de systèmes réglés externes. En plus d'une configuration et d'un paramétrage manuel par touche, le régulateur peut être configuré à partir d'un PC via USB et un logiciel de configuration fourni.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 Cet appareil d'essai traite de la commande et du fonctionnement d'un régulateur industriel moderne.
Le régulateur a des entrées et sorties librement accessibles. Un générateur de signaux permet de générer des niveaux d'entrée et des signaux carrés définis. Un voltmètre numérique mesure les signaux d'entrée et de sortie. Un système réglé simple est simulé par un segment PT
de façon à pouvoir étudier également le comportement et la stabilité d'une boucle de régulation fermée. Afin de pouvoir utiliser un traceur xy ou un enregistreur à tracé continu pour les tracés, tous les signaux sont accessibles à l'aide de connecteurs de laboratoire. Ce régulateur permet également de piloter des modèles de systèmes réglés externes. En plus d'une configuration et d'un paramétrage manuel par touche, le régulateur peut être configuré à partir d'un PC via USB et un logiciel de configuration fourni.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- conception de base d'un régulateur industriel
d\fi720 niveaux de commande
niveaux de paramétrage
niveaux de configuration
d - élaboration des relations fondamentales de la technique de régulation
d\fi720 fonction de transfert statique et dynamique
réponse à un échelon
échelon de grandeur de référence
boucle de régulation fermée
d - ajustage des paramètres de régulateur
d\fi720 ajustage des canaux d'entrée et de sortie
mise à l'échelle des affichages
utilisation des outils de configuration sur PC
d
Les grandes lignes
- Initiation au régulateur industriel
- Régulateur numérique dont les paramètres peuvent être choisis librement
- Simulation de systèmes réglés
- Logiciel de configuration
Les caracté ristiques techniques:

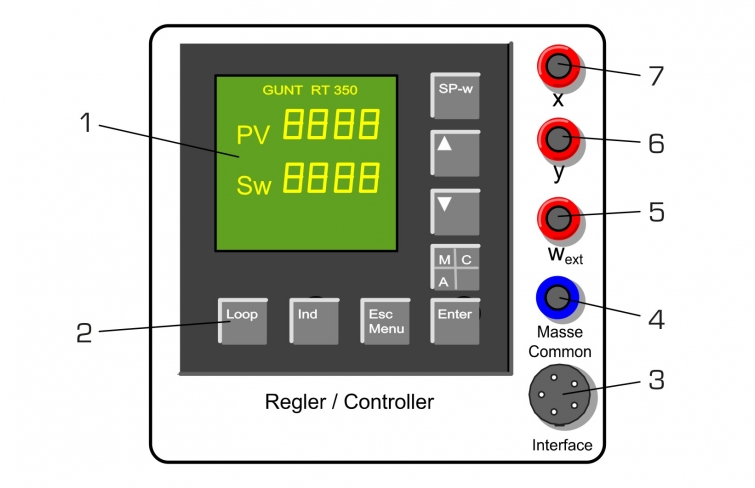

Régulateur
- configurable en régulateur P, PI ou PID
- K ~p~: 0...999,9%
- T ~v~ : 0...1200s
- T ~n~: 0...3600s
- 2 entrées, 1 sortie
Voltmètre
- plage de mesure: 0...20V
- résolution: 10mV
Générateur de grandeurs de référence
- 2 tensions sélectionnables
- tension de sortie: 0...10V
Simulateur de systèmes réglés
- type de système réglé: PT ~1~
- constante de temps: 20s
- amplification du système réglé: 1...10
- grandeurs de processus comme signaux
analogiques: 0...10V
Raccordement d'appareils d'enregistrement externes (p. ex. oscilloscope, enregistreur) possible via connecteurs de laboratoire
- conception de base d'un régulateur industriel
d\fi720 niveaux de commande
niveaux de paramétrage
niveaux de configuration
d - élaboration des relations fondamentales de la technique de régulation
d\fi720 fonction de transfert statique et dynamique
réponse à un échelon
échelon de grandeur de référence
boucle de régulation fermée
d - ajustage des paramètres de régulateur
d\fi720 ajustage des canaux d'entrée et de sortie
mise à l'échelle des affichages
utilisation des outils de configuration sur PC
d
Les grandes lignes
- Initiation au régulateur industriel
- Régulateur numérique dont les paramètres peuvent être choisis librement
- Simulation de systèmes réglés
- Logiciel de configuration
Les caracté ristiques techniques:
Régulateur
- configurable en régulateur P, PI ou PID
- K ~p~: 0...999,9%
- T ~v~ : 0...1200s
- T ~n~: 0...3600s
- 2 entrées, 1 sortie
Voltmètre
- plage de mesure: 0...20V
- résolution: 10mV
Générateur de grandeurs de référence
- 2 tensions sélectionnables
- tension de sortie: 0...10V
Simulateur de systèmes réglés
- type de système réglé: PT ~1~
- constante de temps: 20s
- amplification du système réglé: 1...10
- grandeurs de processus comme signaux
analogiques: 0...10V
Raccordement d'appareils d'enregistrement externes (p. ex. oscilloscope, enregistreur) possible via connecteurs de laboratoire
Informations logistiques
Dimensions et poids
Lxlxh: 370x330x150mm
Poids: env. 5kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 appareil d'essai
1 logiciel de configuration sur CD + 1 câble USB
1 jeu de câbles de laboratoire
1 documentation didactique
Lxlxh: 370x330x150mm
Poids: env. 5kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 appareil d'essai
1 logiciel de configuration sur CD + 1 câble USB
1 jeu de câbles de laboratoire
1 documentation didactique
Techniques > Maintenance - Productique > Régulation > Régulateurs
Techniques > Génie des Procédés > Principes de base du génie des procédés > Régulateurs, systèmes réglés, mise en réseau
Poids: 5 Kg Delai de livraison estimé : 16 semaines
