Ref: EWTGUPT500.10
PT 500.10 Jeu d'accessoires arbre élastique, Flexions alternées arbre élastique (Réf. 052.50010)
Nécessite : PT500 & PT500.41 & Mesure et acquisition PT 500.04
Le jeu d'accessoires permet d'étudier le comportement d'un rotor élastique soumis à une excitation à balourd.
On peut démontrer les états de marche sous-critiques, surcritiques et la résonance.

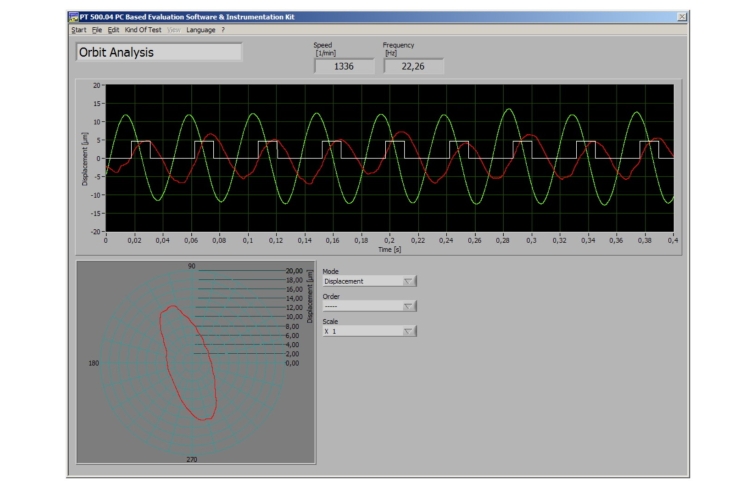

Il est particulièrement intéressant de comparer les trajectoires (orbites) dans les zones sous-critique et surcritique.
Un autre thème est l'équilibrage de rotors élastiques. Les roulements à rotule à billes fournis garantissent la pleine mobilité de l'arbre.
Le support de reprise limite les amplitudes dans la plage proche de la résonance à des valeurs non dangereuses.

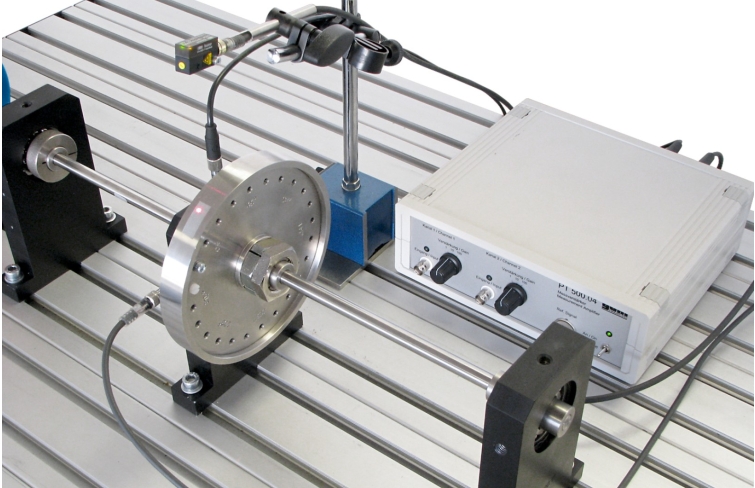

Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 et les deux capteurs de déplacement PT 500.41 sont nécessaires pour la mesure et l´ interprétation de l´ essai.
Ils comprennent tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
On peut démontrer les états de marche sous-critiques, surcritiques et la résonance.
Il est particulièrement intéressant de comparer les trajectoires (orbites) dans les zones sous-critique et surcritique.
Un autre thème est l'équilibrage de rotors élastiques. Les roulements à rotule à billes fournis garantissent la pleine mobilité de l'arbre.
Le support de reprise limite les amplitudes dans la plage proche de la résonance à des valeurs non dangereuses.
Le jeu d'accessoires est utilisé avec le système de base de diagnostic de machines PT 500 et monté sur la plaque de base de celui-ci.
L´ analyseur de vibrations assisté par ordinateur PT 500.04 et les deux capteurs de déplacement PT 500.41 sont nécessaires pour la mesure et l´ interprétation de l´ essai.
Ils comprennent tous les capteurs, un amplificateur de mesure et un logiciel d´ analyse, nécessaires pour étudier les phénomènes vibratoires.
Contenu didactique / Essais
- apprentissage des notions de vitesse de rotation critique et de résonance
- influence de l'excitation à balourd
- équilibrage du rotor élastique
- influence des erreurs d'alignement
- compréhension et interprétation des spectres de fréquence
- manipulation d'un analyseur de vibrations assisté par ordinateur
- avec les deux capteurs de déplacement PT 500.41
-- étude de la trajectoire dans les domaines sous-critique et surcritique
Les grandes lignes
- vibrations de flexion de l'arbre élastique
- résonance et vitesse de rotation critique
- apprentissage des notions de vitesse de rotation critique et de résonance
- influence de l'excitation à balourd
- équilibrage du rotor élastique
- influence des erreurs d'alignement
- compréhension et interprétation des spectres de fréquence
- manipulation d'un analyseur de vibrations assisté par ordinateur
- avec les deux capteurs de déplacement PT 500.41
-- étude de la trajectoire dans les domaines sous-critique et surcritique
Les grandes lignes
- vibrations de flexion de l'arbre élastique
- résonance et vitesse de rotation critique
Caractéristiques techniques

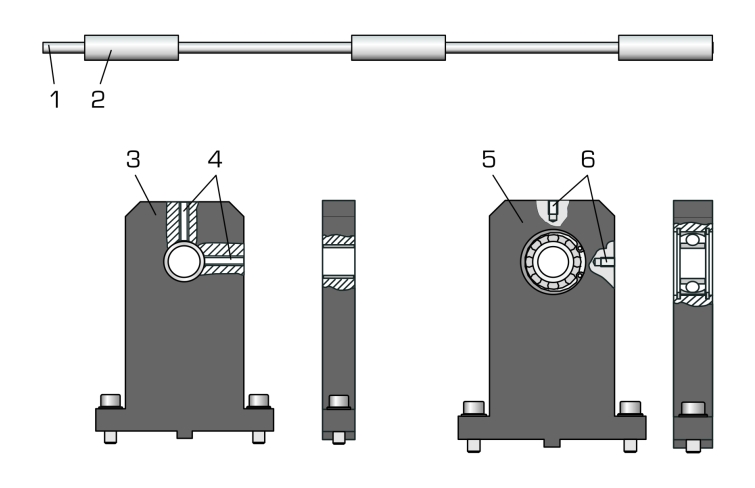

Arbre élastique:
- diamètre min.: Ø=10mm
- diamètre aux paliers: Ø=20mm
- longueur: 530mm
- longueur nominale entre les paliers: 450mm
Arbre élastique:
- diamètre min.: Ø=10mm
- diamètre aux paliers: Ø=20mm
- longueur: 530mm
- longueur nominale entre les paliers: 450mm
Informations logistiques
Dimensions et poids
Lxlxh: 600x400x120mm (système de rangement)
Poids: env. 6kg
Liste de livraison
1 arbre élastique
2 supports de palier
1 support de reprise
1 système de rangement avec mousse de protection
1 notice
Lxlxh: 600x400x120mm (système de rangement)
Poids: env. 6kg
Liste de livraison
1 arbre élastique
2 supports de palier
1 support de reprise
1 système de rangement avec mousse de protection
1 notice
Poids: 6 Kg Delai de livraison estimé : 16 semaines
