Ref: EWTGUPT109
PT 109 Métrologie dimensionnelle, 10x moyeux (Réf. 052.10800)
avec pied à coulisse, pied à coulisse profondeur, micromètre intérieur, calibre à limites
La mé trologie dimensionnelle est un aspect essentiel de l´ inspection de la qualité au cours de la formation pratique de tous les mé tiers de la mé tallurgie.
Le projet d´ apprentissage GUNT-DigiSkills 2 propose plusieurs kits de travaux pratiques qui permettent d´ enseigner des connaissances de base à approfondies dans la mé trologie dimensionnelle.
Le PT 109 permet d´ enseigner les principes de base de la mé trologie dimensionnelle dans la formation.
L´ accent est mis sur la mesure des diamè tres inté rieurs.
Le kit de travaux pratiques comprend dix moyeux à contrô ler.
Leurs dimensions diffè rent et elles sont pourvues d´ un marquage individuel.
Le sché ma principal permet de contrô ler les dimensions sé lectionné es des moyeux.
Sept des dix objets contrô lé s pré sentent des dé viations, de sorte qu´ ils sont identifié s comme des rejets dans le cadre de leur contrô le.

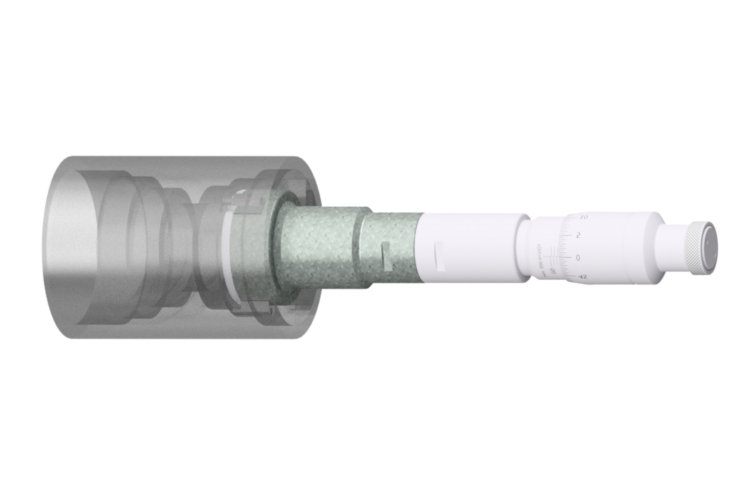

Quatre piè ces d´é quipement diffé rentes de contrô le et de gabariage sont contenus dans la liste de livraison pour effectuer les mesures: un pied à coulisse, un pied à coulisse de profondeur, un micromè tre inté rieur à trois touches et un calibre à limites.

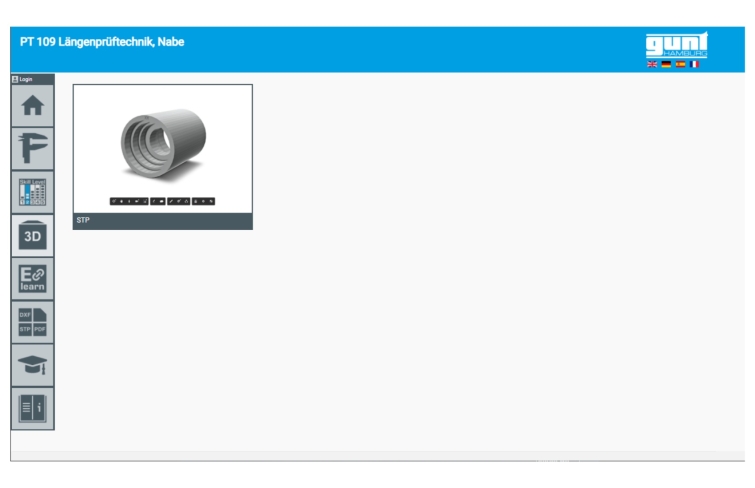

Le kit de travaux pratiques comprend du maté riel didactique multimé dia complet disponible gratuitement dans le GUNT Media Center.
Le cours d´ apprentissage en ligne pré sente de maniè re dé taillé e les principes de base et le dé roulement de ce contrô le à l´ aide d´ animations correspondantes.
La notice est é galement contenue sous forme numé rique dans le cours d´ apprentissage en ligne.
Des sché mas avec les ré fé rences nominales sont mis à disposition pour remplir les feuilles de travail numé riques pré paré es. Ainsi, il est possible de dé velopper des contenus didactiques traditionnels, ainsi que des compé tences numé riques.

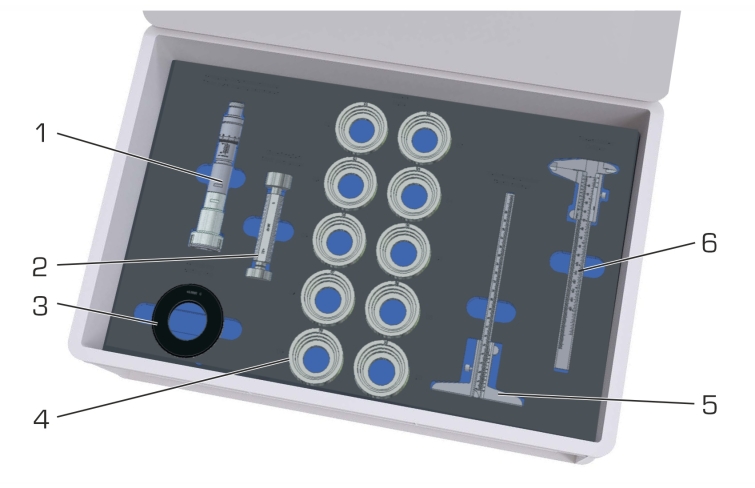

Toutes les piè ces sont disposé es de maniè re claire, et proté gé es dans un systè me de rangement avec mousse de protection.
Le projet d´ apprentissage GUNT-DigiSkills 2 propose plusieurs kits de travaux pratiques qui permettent d´ enseigner des connaissances de base à approfondies dans la mé trologie dimensionnelle.
Le PT 109 permet d´ enseigner les principes de base de la mé trologie dimensionnelle dans la formation.
L´ accent est mis sur la mesure des diamè tres inté rieurs.
Le kit de travaux pratiques comprend dix moyeux à contrô ler.
Leurs dimensions diffè rent et elles sont pourvues d´ un marquage individuel.
Le sché ma principal permet de contrô ler les dimensions sé lectionné es des moyeux.
Sept des dix objets contrô lé s pré sentent des dé viations, de sorte qu´ ils sont identifié s comme des rejets dans le cadre de leur contrô le.
Quatre piè ces d´é quipement diffé rentes de contrô le et de gabariage sont contenus dans la liste de livraison pour effectuer les mesures: un pied à coulisse, un pied à coulisse de profondeur, un micromè tre inté rieur à trois touches et un calibre à limites.
Le kit de travaux pratiques comprend du maté riel didactique multimé dia complet disponible gratuitement dans le GUNT Media Center.
Le cours d´ apprentissage en ligne pré sente de maniè re dé taillé e les principes de base et le dé roulement de ce contrô le à l´ aide d´ animations correspondantes.
La notice est é galement contenue sous forme numé rique dans le cours d´ apprentissage en ligne.
Des sché mas avec les ré fé rences nominales sont mis à disposition pour remplir les feuilles de travail numé riques pré paré es. Ainsi, il est possible de dé velopper des contenus didactiques traditionnels, ainsi que des compé tences numé riques.
Toutes les piè ces sont disposé es de maniè re claire, et proté gé es dans un systè me de rangement avec mousse de protection.
Contenu didactique / Essais
- principes de base de la mé trologie: contrô ler / mesurer / gabariage
- apprentissage d´é quipement de contrô le fondamentaux
d\fi720 pied à coulisse
pied à coulisse de profondeur
micromè tre inté rieur à trois touches
calibre à limites
d - mesure de longueurs, de profondeurs et de diamè tres donné s
- contrô le de l´ alé sage donné avec un calibre à limites
- é tablissement d´ un compte-rendu de mesure
- é valuation des dé viations de mesure
- apprentissage des tolé rances gé né rales selon ISO 2768-1
- dé tection d´ erreurs typiques
d\fi720 erreurs systé matiques
erreurs alé atoires
d - dé veloppement de compé tences numé riques
d\fi720 recherche et obtention d´ informations sur des ré seaux numé riques
utilisation de supports d´ apprentissage numé riques, dé couverte et utilisation du Web Based Training (WBT)
utilisation des systè mes d´ assistance, de simulation, de diagnostic ou de visualisation, p. ex. codes QR,
outil d´ affichage CAD
d
Les grandes lignes
- 10 moyeux comme objets de contrô le et diffé rents é quipements de contrô le
- contrô le: diamè tres, longueurs, profondeurs
- maté riel didactique multimé dia numé rique en ligne dans le GUNT Media Center: cours d´ apprentissage en ligne,
sché mas, feuilles de travail
- appartient au projet d´ apprentissage GUNT-DigiSkills 2
Les caracté ristiques techniques
Objets de contrô le
- 10 moyeux avec des dimensions individuelles
- contrô le des:
d\fi720 longueurs
profondeurs
diamè tres
d - maté riau: acier inoxydable
É quipement de contrô le
- pied à coulisse: 0...150mm: pré cision de lecture: 0,05mm
- pied à coulisse de profondeur: 0...150mm: ré cision de lecture: 0,05mm
- micromè tre inté rieur à trois touches: 40...50mm
d\fi720 pré cision de lecture: 0,005mm
avec bague de ré glage conforme à la norme DIN 2250 C, diamè tre nominal de 45 mm
d calibre à limites
d\fi720 diamè tre nominal: 30mm
selon DIN 2245
plage de tolé rance: ajustement ISO H7
d
- principes de base de la mé trologie: contrô ler / mesurer / gabariage
- apprentissage d´é quipement de contrô le fondamentaux
d\fi720 pied à coulisse
pied à coulisse de profondeur
micromè tre inté rieur à trois touches
calibre à limites
d - mesure de longueurs, de profondeurs et de diamè tres donné s
- contrô le de l´ alé sage donné avec un calibre à limites
- é tablissement d´ un compte-rendu de mesure
- é valuation des dé viations de mesure
- apprentissage des tolé rances gé né rales selon ISO 2768-1
- dé tection d´ erreurs typiques
d\fi720 erreurs systé matiques
erreurs alé atoires
d - dé veloppement de compé tences numé riques
d\fi720 recherche et obtention d´ informations sur des ré seaux numé riques
utilisation de supports d´ apprentissage numé riques, dé couverte et utilisation du Web Based Training (WBT)
utilisation des systè mes d´ assistance, de simulation, de diagnostic ou de visualisation, p. ex. codes QR,
outil d´ affichage CAD
d
Les grandes lignes
- 10 moyeux comme objets de contrô le et diffé rents é quipements de contrô le
- contrô le: diamè tres, longueurs, profondeurs
- maté riel didactique multimé dia numé rique en ligne dans le GUNT Media Center: cours d´ apprentissage en ligne,
sché mas, feuilles de travail
- appartient au projet d´ apprentissage GUNT-DigiSkills 2
Les caracté ristiques techniques
Objets de contrô le
- 10 moyeux avec des dimensions individuelles
- contrô le des:
d\fi720 longueurs
profondeurs
diamè tres
d - maté riau: acier inoxydable
É quipement de contrô le
- pied à coulisse: 0...150mm: pré cision de lecture: 0,05mm
- pied à coulisse de profondeur: 0...150mm: ré cision de lecture: 0,05mm
- micromè tre inté rieur à trois touches: 40...50mm
d\fi720 pré cision de lecture: 0,005mm
avec bague de ré glage conforme à la norme DIN 2250 C, diamè tre nominal de 45 mm
d calibre à limites
d\fi720 diamè tre nominal: 30mm
selon DIN 2245
plage de tolé rance: ajustement ISO H7
d
Informations logistiques
Dimensions et poids
Poids: 12 Kg Delai de livraison estimé : 8 semaines
