PT 108 Métrologie dimensionnelle avec arbre de sortie sur composant industriel (Réf. 052.10800)

avec pied à coulisse, pied à coulisse profondeur, micromètre numérique, étalons rugosité

Nouveau

Le projet d´ apprentissage GUNT-DigiSkills 2 propose plusieurs kits de travaux pratiques qui permettent de dé couvrir ou d´ approfondir la mé trologie dimensionnelle.

Dans la pratique, il est important de comprendre les relations entre les fonctions d´ un objet de contrô le afin d´é valuer les dé viations en relation de la fonctionnalité .

Le PT 108 est conç u pour approfondir la mé trologie dimensionnelle dans la formation à l´ aide de situations pouvant ê tre rencontré es dans la pratique et de dé couvrir les liens existant entre les fonctions.

Le kit de travaux pratiques contient un arbre de sortie de fabrication industrielle à contrô ler.

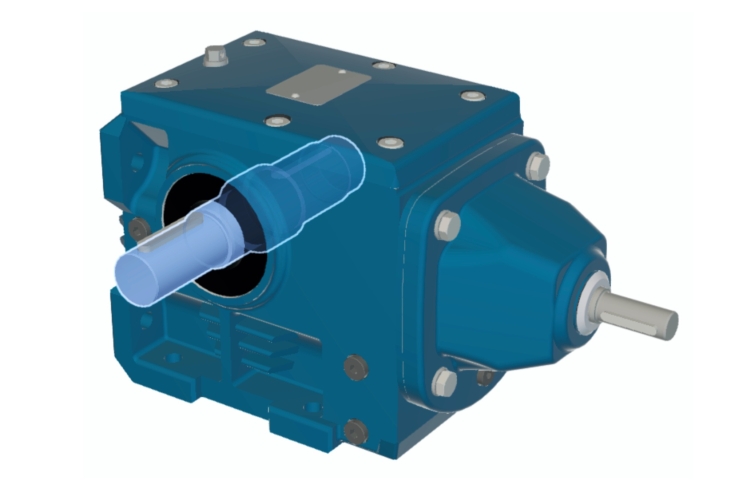

L´ arbre de sortie est un é lé ment original de l´ engrenage droit et à vis sans fin MT 123 et permet ainsi de dé couvrir concrè tement les liens entre les fonctions.

Le sché ma principal permet de contrô ler les dimensions sé lectionné es de l´ arbre de sortie.

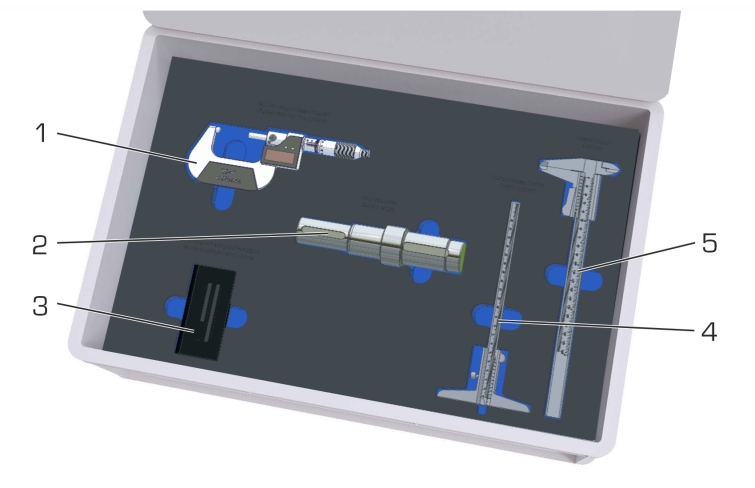

Quatre piè ces d´é quipement de contrô le diffé rentes sont contenus dans la liste de livraison pour effectuer les mesures: un pied à coulisse, un pied à coulisse de profondeur, un micromè tre exté rieur numé rique et é talons de rugosité .

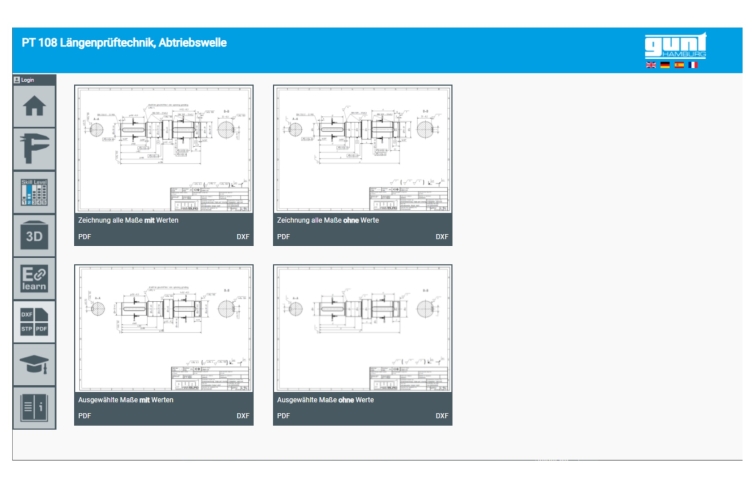

Le kit de travaux pratiques comprend du maté riel didactique multimé dia complet disponible gratuitement dans le GUNT Media Center.

Le cours d´ apprentissage en ligne pré sente de maniè re dé taillé e les principes de base et le dé roulement de ce contrô le à l´ aide d´ animations correspondantes.

La notice est é galement contenue sous forme numé rique dans le cours d´ apprentissage en ligne.

Des sché mas avec les ré fé rences nominales sont mis à disposition pour remplir les feuilles de travail numé riques pré paré es.

Ainsi, il est possible de dé velopper des contenus didactiques traditionnels, ainsi que des compé tences numé riques.

Avec l´ engrenage droit et à vis sans fin MT 123, les personnes en formation dé couvrent é galement le contexte technologique de l´ objet de contrô le.

Toutes les piè ces sont disposé es de maniè re claire, et proté gé es dans un systè me de rangement avec mousse de protection.



Contenu didactique / Essais


- principes de base de la mé trologie: contrô ler / mesurer / gabariage

- apprentissage d´é quipement de contrô le fondamentaux


d\fi720 pied à coulisse

pied à coulisse de profondeur

micromè tre exté rieur numé rique

- é talons de rugosité


d - mesure des longueurs, des profondeurs et des diamè tres donné s

- comparaison de la rugosité des surfaces donné e avec des gabarits

- é tablissement d´ un compte-rendu de mesure

- é valuation des dé viations de mesure

- apprentissage des tolé rances gé né rales selon ISO 2768-1

-dé tection d´ erreurs typiques

- dé veloppement de compé tences numé riques


d\fi720 recherche et obtention d´ informations sur des ré seaux numé riques

utilisation de supports d´ apprentissage numé riques, dé couverte et utilisation du Web Based Training (WBT)


d\li720 utilisation des systè mes d´ assistance, de simulation, de diagnostic ou de visualisation, p. ex. codes QR, outil d´ affichage CAD


d - avec le MT 123 Montage d´ un engrenage droit et à vis sans fin


d\fi720 retrait de l´ objet de contrô le du contexte gé né ral, identification des liens entre les fonctions


d

Les grandes lignes
Informations logistiques
Liste de livraison pour effectuer les mesures: un pied à coulisse, un pied à coulisse de profondeur, un micromè tre exté rieur numé rique et é talons de rugosité .

Le kit de travaux pratiques comprend du maté riel didactique multimé dia complet disponible gratuitement dans le GUNT Media Center.

Le cours d´ apprentissage en ligne pré sente de maniè re dé taillé e les principes de base et le dé roulement de ce contrô le à l´ aide d´ animations correspondantes.

La notice est é galement contenue sous forme numé rique dans le cours d´ apprentissage en ligne.

Des sché mas avec les ré fé rences nominales sont mis à disposition pour remplir les feuilles de travail numé riques pré paré es.

Ainsi, il est possible de dé velopper des contenus didactiques traditionnels, ainsi que des compé tences numé riques.

Avec l´ engrenage droit et à vis sans fin MT 123, les personnes en formation dé couvrent é galement le contexte technologique de l´ objet de contrô le.

Toutes les piè ces sont disposé es de maniè re claire, et proté gé es dans un systè me de rangement avec mousse de protection.



Contenu didactique / Essais

- principes de base de la mé trologie: contrô ler / mesurer / gabariage

- apprentissage d´é quipement de contrô le fondamentaux


d\fi720 pied à coulisse

pied à coulisse de profondeur

micromè tre exté rieur numé rique

- é talons de rugosité


d - mesure des longueurs, des profondeurs et des diamè tres donné s

- comparaison de la rugosité des surfaces donné e avec des gabarits

- é tablissement d´ un compte-rendu de mesure

- é valuation des dé viations de mesure

- apprentissage des tolé rances gé né rales selon ISO 2768-1

-dé tection d´ erreurs typiques

- dé veloppement de compé tences numé riques


d\fi720 recherche et obtention d´ informations sur des ré seaux numé riques

utilisation de supports d´ apprentissage numé riques, dé couverte et utilisation du Web Based Training (WBT)


d\li720 utilisation des systè mes d´ assistance, de simulation, de diagnostic ou de visualisation, p. ex. codes QR, outil d´ affichage CAD


d - avec le MT 123 Montage d´ un engrenage droit et à vis sans fin


d\fi720 retrait de l´ objet de contrô le du contexte gé né ral, identification des liens entre les fonctions


d

Les grandes lignes

- objet de contrô le: arbre de sortie en tant que composant ré el de machine

- diffé rents é quipements de contrô le

- contrô le: rugosité des surfaces, diamè tres, longueurs et profondeurs

- maté riel didactique multimé dia numé rique en ligne dans le GUNT Media Center: cours d´ apprentissage en ligne,

sché mas, feuilles de travail

- appartient au projet d´ apprentissage GUNT-DigiSkills 2



Les caracté ristiques techniques

É lé ment de contrô le

- 1 arbre de sortie: composant original de l´ engrenage droit et à vis sans fin MT 123

- contrô le des:


d\fi720 longueurs

profondeurs

diamè tres

rugosité des surfaces


d - maté riau: acier

É quipement de contrô le

- pied à coulisse: 0...150mm


d\fi720 pré cision de lecture: 0,05mm


d - pied à coulisse de profondeur: 0...150mm


d\fi720 pré cision de lecture: 0,05mm


d micromè tre exté rieur numé rique: 0...25mm


d\fi720 ré solution: 0,001mm


d - é talons de rugosité


d\fi720 6 rugosité s: Rz 16, Rz 32, Rz 63, Rz 125, Rz 250, Rz 500


d

Liste de livraison

1 objet de contrô le

1 jeu d´é quipement de contrô le

1 accè s en ligne au GUNT Media Center avec documentation didactique



Poids: 5 Kg
Delai de livraison estimé : 8 semaines
