Ref: EWTGUMT190.01
MT 190.01 Montage acquisition de données pour essais de matériaux (Réf. 051.19001)
Avec interface PC USB et logiciel inclus
Le MT 190.01 est livré sous forme de kit d'assemblage et comprend tous les composants et le matériel requis pour la construction dun système professionnel dacquisition de données.

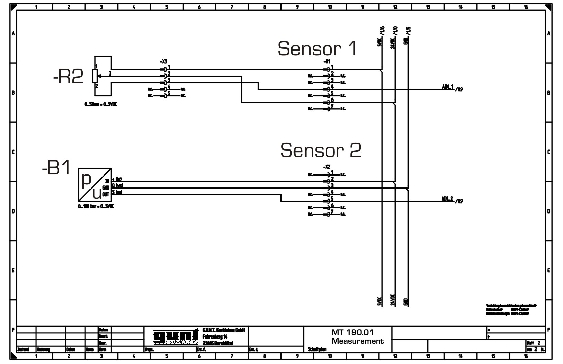

Le montage inclut le montage de base mécanique et le câblage conformément au schéma de câblage.
Tous les outils et accessoires nécessaires à cet effet, ainsi quune documentation didactique très complète, sont inclus dans la liste de livraison.
Une fois monté, le système MT 190.01 constitue un véritable système dacquisition de données, entièrement fonctionnel, permettant de mesurer les modifications de pression (forces) et de longueur.
Ces valeurs sont exploitées sur un PC à laide du logiciel dinterprétation.
Le système dacquisition de données étend sensiblement les possibilités du projet de montage MT 190.
Les deux projets forment ensemble une machine dessai de matériaux moderne avec acquisition de données, convenant à un grand nombre dessais.
À l'aide du MT190.01, les étudiants ou élèves peuvent apprendre à travailler dans le cadre dun projet complexe.
Il est ici question de la planification, de la réalisation et de la vérification des procédures de montage, mise en service et réparation.
Le montage inclut le montage de base mécanique et le câblage conformément au schéma de câblage.
Tous les outils et accessoires nécessaires à cet effet, ainsi quune documentation didactique très complète, sont inclus dans la liste de livraison.
Une fois monté, le système MT 190.01 constitue un véritable système dacquisition de données, entièrement fonctionnel, permettant de mesurer les modifications de pression (forces) et de longueur.
Ces valeurs sont exploitées sur un PC à laide du logiciel dinterprétation.
Le système dacquisition de données étend sensiblement les possibilités du projet de montage MT 190.
Les deux projets forment ensemble une machine dessai de matériaux moderne avec acquisition de données, convenant à un grand nombre dessais.
À l'aide du MT190.01, les étudiants ou élèves peuvent apprendre à travailler dans le cadre dun projet complexe.
Il est ici question de la planification, de la réalisation et de la vérification des procédures de montage, mise en service et réparation.
Contenu didactique / Essais
- principes de base de lacquisition de données: familiarisation avec les capteurs, systèmes électroniques dacquisition et dédition des valeurs de mesure, interface, logiciel
- lecture et compréhension de documents techniques
- planification et exécution détapes et de procédures de montage
- mise en service et contrôle dun système dacquisition de données après son montage

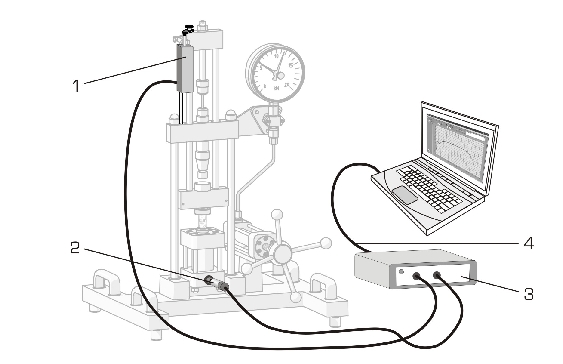

- intégration système: raccordement de la machine dessai de matériaux au système dacquisition de données
- avec le système MT 190
-- enregistrement de diagrammes force-allongement ou de diagrammes contrainte-déformation
-- traitement, représentation et sauvegarde des données
-- édition des diagrammes sur imprimante
Les grandes lignes
- kit dassemblage interdisciplinaire et touchant à de nombreux domaines d'apprentissage de la mécanique et de lélectronique
- système dacquisition de données entièrement fonctionnel pour une machine dessai de matériaux avec connexion USB et logiciel
- principes de base de lacquisition de données: familiarisation avec les capteurs, systèmes électroniques dacquisition et dédition des valeurs de mesure, interface, logiciel
- lecture et compréhension de documents techniques
- planification et exécution détapes et de procédures de montage
- mise en service et contrôle dun système dacquisition de données après son montage
- intégration système: raccordement de la machine dessai de matériaux au système dacquisition de données
- avec le système MT 190
-- enregistrement de diagrammes force-allongement ou de diagrammes contrainte-déformation
-- traitement, représentation et sauvegarde des données
-- édition des diagrammes sur imprimante
Les grandes lignes
- kit dassemblage interdisciplinaire et touchant à de nombreux domaines d'apprentissage de la mécanique et de lélectronique
- système dacquisition de données entièrement fonctionnel pour une machine dessai de matériaux avec connexion USB et logiciel
Caractéristiques techniques
Capteur de pression pour la mesure de la force
- 0...100bar
Capteur de déplacement
- 0...50mm
Amplificateur de mesure avec connexion USB
- entrée: 0...5V
- résolution: 12bit
230V, 50Hz, 1 phase
Capteur de pression pour la mesure de la force
- 0...100bar
Capteur de déplacement
- 0...50mm
Amplificateur de mesure avec connexion USB
- entrée: 0...5V
- résolution: 12bit
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 225x200x75mm (amplificateur)
Poids: env. 5kg
Necessaire au fonctionnement Liste de livraison.
Une fois monté, le système MT 190.01 constitue un véritable système dacquisition de données, entièrement fonctionnel, permettant de mesurer les modifications de pression (forces) et de longueur.
Ces valeurs sont exploitées sur un PC à laide du logiciel dinterprétation.
Le système dacquisition de données étend sensiblement les possibilités du projet de montage MT 190.
Les deux projets forment ensemble une machine dessai de matériaux moderne avec acquisition de données, convenant à un grand nombre dessais.
À l'aide du MT190.01, les étudiants ou élèves peuvent apprendre à travailler dans le cadre dun projet complexe.
Il est ici question de la planification, de la réalisation et de la vérification des procédures de montage, mise en service et réparation.
Contenu didactique / Essais
- principes de base de lacquisition de données: familiarisation avec les capteurs, systèmes électroniques dacquisition et dédition des valeurs de mesure, interface, logiciel
- lecture et compréhension de documents techniques
- planification et exécution détapes et de procédures de montage
- mise en service et contrôle dun système dacquisition de données après son montage
- intégration système: raccordement de la machine dessai de matériaux au système dacquisition de données
- avec le système MT 190
-- enregistrement de diagrammes force-allongement ou de diagrammes contrainte-déformation
-- traitement, représentation et sauvegarde des données
-- édition des diagrammes sur imprimante
Les grandes lignes
- kit dassemblage interdisciplinaire et touchant à de nombreux domaines d'apprentissage de la mécanique et de lélectronique
- système dacquisition de données entièrement fonctionnel pour une machine dessai de matériaux avec connexion USB et logiciel
Les caracteristiques techniques
Capteur de pression pour la mesure de la force
- 0...100bar
Capteur de déplacement
- 0...50mm
Amplificateur de mesure avec connexion USB
- entrée: 0...5V
- résolution: 12bit
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 225x200x75mm (amplificateur)
Poids: env. 5kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison

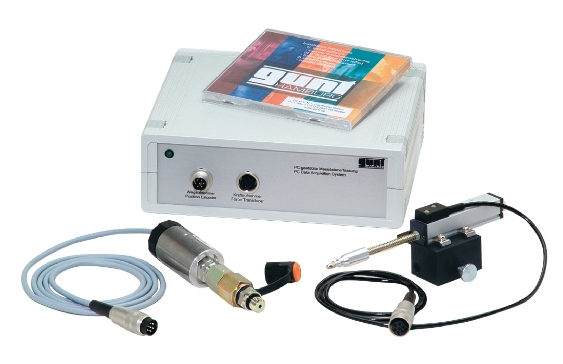

1 kit
1 jeu doutils
1 jeu daccessoires
1 CD avec logiciel GUNT + câble USB
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, le schéma de câblage,la description des procédures dentretien et de réparation, des propositions dexercices
Lxlxh: 225x200x75mm (amplificateur)
Poids: env. 5kg
Necessaire au fonctionnement Liste de livraison.
Une fois monté, le système MT 190.01 constitue un véritable système dacquisition de données, entièrement fonctionnel, permettant de mesurer les modifications de pression (forces) et de longueur.
Ces valeurs sont exploitées sur un PC à laide du logiciel dinterprétation.
Le système dacquisition de données étend sensiblement les possibilités du projet de montage MT 190.
Les deux projets forment ensemble une machine dessai de matériaux moderne avec acquisition de données, convenant à un grand nombre dessais.
À l'aide du MT190.01, les étudiants ou élèves peuvent apprendre à travailler dans le cadre dun projet complexe.
Il est ici question de la planification, de la réalisation et de la vérification des procédures de montage, mise en service et réparation.
Contenu didactique / Essais
- principes de base de lacquisition de données: familiarisation avec les capteurs, systèmes électroniques dacquisition et dédition des valeurs de mesure, interface, logiciel
- lecture et compréhension de documents techniques
- planification et exécution détapes et de procédures de montage
- mise en service et contrôle dun système dacquisition de données après son montage
- intégration système: raccordement de la machine dessai de matériaux au système dacquisition de données
- avec le système MT 190
-- enregistrement de diagrammes force-allongement ou de diagrammes contrainte-déformation
-- traitement, représentation et sauvegarde des données
-- édition des diagrammes sur imprimante
Les grandes lignes
- kit dassemblage interdisciplinaire et touchant à de nombreux domaines d'apprentissage de la mécanique et de lélectronique
- système dacquisition de données entièrement fonctionnel pour une machine dessai de matériaux avec connexion USB et logiciel
Les caracteristiques techniques
Capteur de pression pour la mesure de la force
- 0...100bar
Capteur de déplacement
- 0...50mm
Amplificateur de mesure avec connexion USB
- entrée: 0...5V
- résolution: 12bit
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 225x200x75mm (amplificateur)
Poids: env. 5kg
Necessaire au fonctionnement
PC avec Windows
Liste de livraison
1 kit
1 jeu doutils
1 jeu daccessoires
1 CD avec logiciel GUNT + câble USB
1 documentation didactique incluant: la description technique du système, la liste et les dessins complets des pièces détachées, le schéma de câblage,la description des procédures dentretien et de réparation, des propositions dexercices
Techniques > Mécanique > Principe de projet mécanique > Kits d'assemblage
Techniques > Maintenance - Productique > Maintenance > Jeux de pièces détachées
Poids: 5 Kg Delai de livraison estimé : 16 semaines
