Ref: EWTGUHM500
HM 500 Banc d'essai pour débitmètres avec circuit d'eau fermé (Réf. 070.50000)
Nécessite l'un des débimètre HM 500.01, 02, 03, 04, 05, ....16
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 L'enregistrement des débits joue un rôle central dans de nombreuses installations de génie des procédés.
On utilise pour cela différents débitmètres en fonction du milieu et de l'application.
Le banc d´ essai HM 500 permet d'étudier différents principes de fonctionnement des débitmètres.

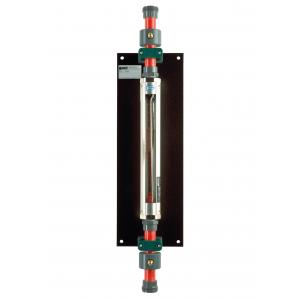

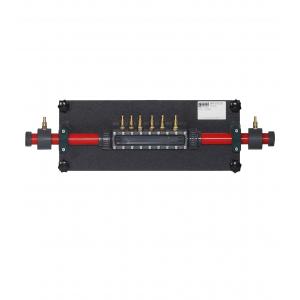

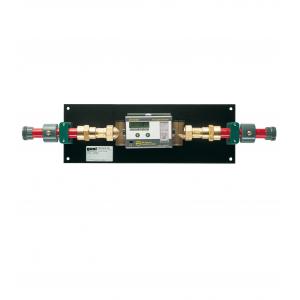

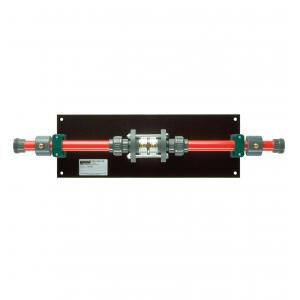

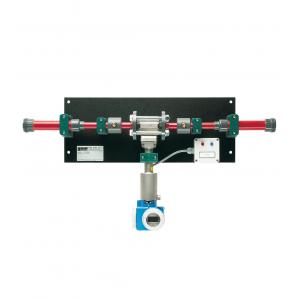

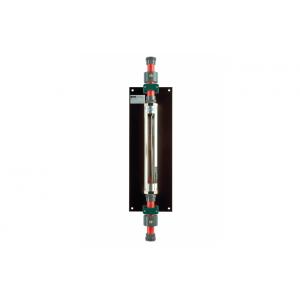

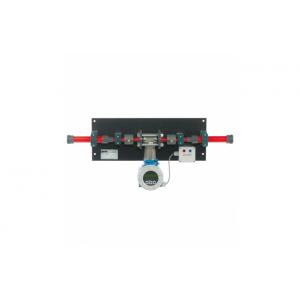

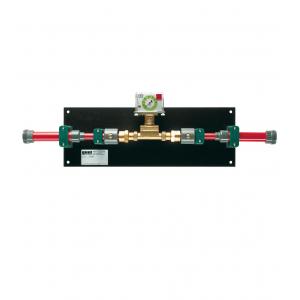

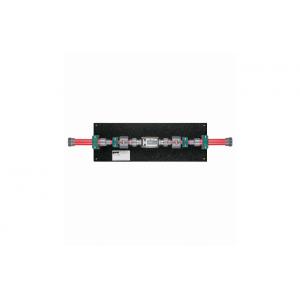

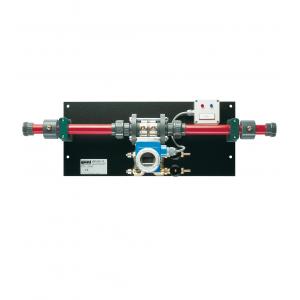

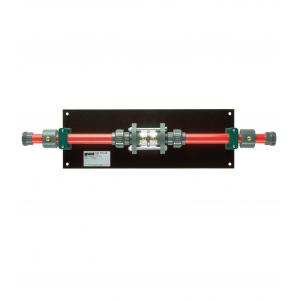

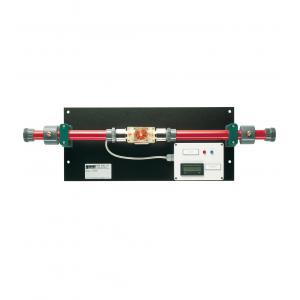

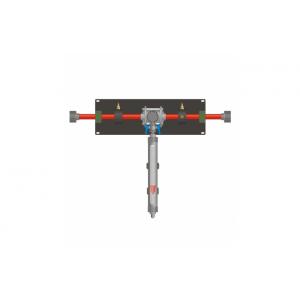

Les débitmètres sont disponibles en tant qu'accessoires (HM 500.01-HM 500.16).
La comparaison des courbes de perte de charge et des précisions permet de déterminer si les débitmètres sont adaptés à une utilisation dans les différents domaines d'utilisation.

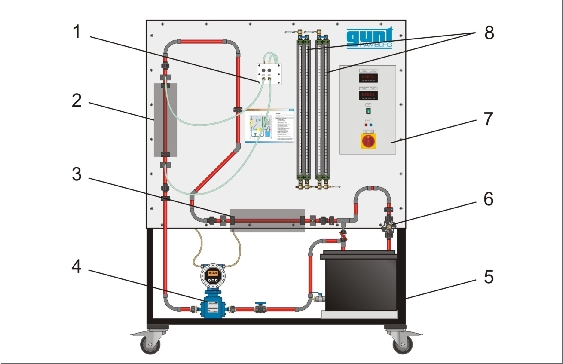

Dans un circuit d'eau fermé, on peut utiliser un débitmètre qui est positionné à l'horizontale ou un débitmètre qui est positionné à la verticale.
Une soupape est utilisée pour ajuster le débit.

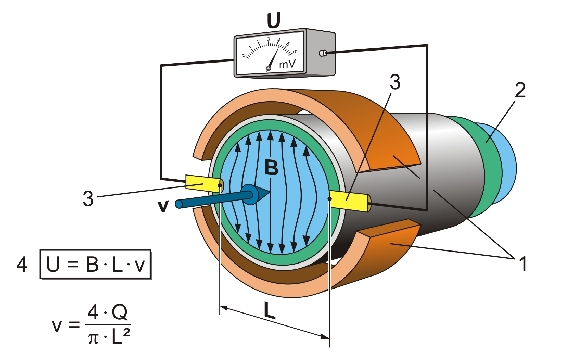

Un capteur de débit électromagnétique de haute précision est disponible et sert de référence pour l'étalonnage des débitmètres.
Afin de pouvoir déterminer les pertes de charge des différents débitmètres, le banc d´ essai est équipé de deux manomètre à double tubes et d'un capteur de pression différentielle.
En cas de besoin, une source de tension continue assure l'alimentation en énergie des appareils de mesure.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 L'enregistrement des débits joue un rôle central dans de nombreuses installations de génie des procédés.
On utilise pour cela différents débitmètres en fonction du milieu et de l'application.
Le banc d´ essai HM 500 permet d'étudier différents principes de fonctionnement des débitmètres.
Les débitmètres sont disponibles en tant qu'accessoires (HM 500.01-HM 500.16).
La comparaison des courbes de perte de charge et des précisions permet de déterminer si les débitmètres sont adaptés à une utilisation dans les différents domaines d'utilisation.
Dans un circuit d'eau fermé, on peut utiliser un débitmètre qui est positionné à l'horizontale ou un débitmètre qui est positionné à la verticale.
Une soupape est utilisée pour ajuster le débit.
Un capteur de débit électromagnétique de haute précision est disponible et sert de référence pour l'étalonnage des débitmètres.
Afin de pouvoir déterminer les pertes de charge des différents débitmètres, le banc d´ essai est équipé de deux manomètre à double tubes et d'un capteur de pression différentielle.
En cas de besoin, une source de tension continue assure l'alimentation en énergie des appareils de mesure.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
avec différents débitmètres comme accessoires
- différents débitmètres et leurs principes de fonctionnement
- étalonnage des différents débitmètres
- influence de la position des débitmètres

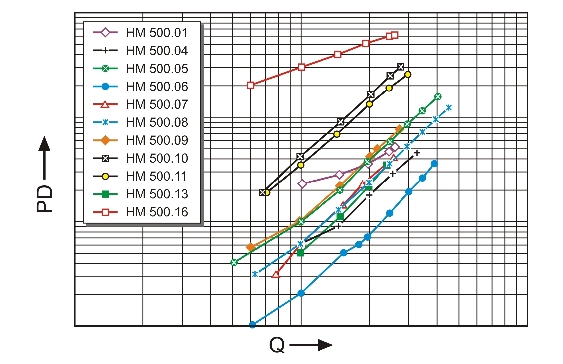

- enregistrement et comparaison des courbes de perte de charge
Les grandes lignes
- Comparaison et étalonnage de différents débitmètres
- Enregistrement des courbes de perte de charge
- Nombreux débitmètres disponibles comme accessoires
Les caracté ristiques techniques
Réservoir: env. 55L
Pompe
- débit de refoulement max.: 150L/min
- hauteur de refoulement max.: 7,6m
Source de tension continue
- tension: 24VCC
- courant: 2,0A
Précision du capteur de débit électromagnétique
- 0,5% de la valeur finale
Plages de mesure
- débit: 0...4760L/h (référence)
- pression différentielle: 0...1000mbar
- pression: 0...680mmCA (manomètre à double tubes)
avec différents débitmètres comme accessoires
- différents débitmètres et leurs principes de fonctionnement
- étalonnage des différents débitmètres
- influence de la position des débitmètres
- enregistrement et comparaison des courbes de perte de charge
Les grandes lignes
- Comparaison et étalonnage de différents débitmètres
- Enregistrement des courbes de perte de charge
- Nombreux débitmètres disponibles comme accessoires
Les caracté ristiques techniques
Réservoir: env. 55L
Pompe
- débit de refoulement max.: 150L/min
- hauteur de refoulement max.: 7,6m
Source de tension continue
- tension: 24VCC
- courant: 2,0A
Précision du capteur de débit électromagnétique
- 0,5% de la valeur finale
Plages de mesure
- débit: 0...4760L/h (référence)
- pression différentielle: 0...1000mbar
- pression: 0...680mmCA (manomètre à double tubes)
Informations logistiques
Dimensions et poids
Lxlxh: 1770x670x1880mm
Poids: env. 110kg
Né cessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 banc d´ essai
1 jeu de flexibles
1 jeu de câbles
1 documentation didactique
Lxlxh: 1770x670x1880mm
Poids: env. 110kg
Né cessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 banc d´ essai
1 jeu de flexibles
1 jeu de câbles
1 documentation didactique
Techniques > Mécanique des fluides > Ecoulement stationnaire > Méthodes de mesure du débit
Techniques > Génie des Procédés > Principes de base du génie des procédés > Les techniques de mesure
Techniques > Génie des Procédés > Principes de base du génie des procédés > Les techniques de mesure
Poids: 110 Kg
