Ref: EWTGUHM500.04
HM 500.04 Débitmètre électromagnétique pour HM 500 (Réf. 070.50004)

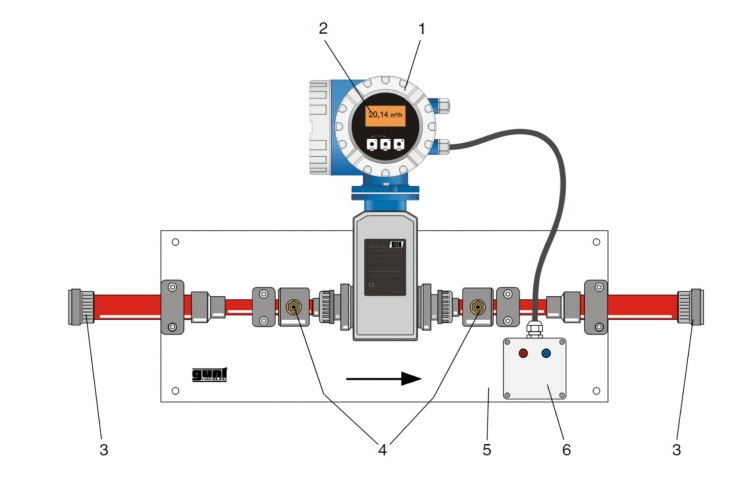

Le débitmètre électromagnétique est monté dans le circuit deau du banc dessai HM 500.

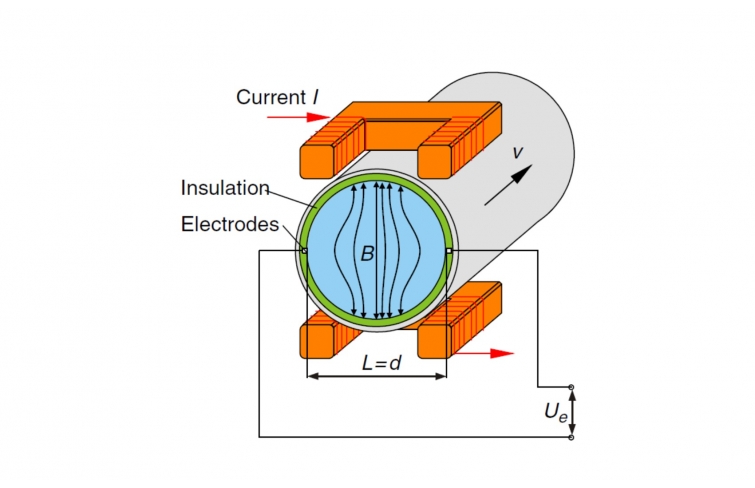

Il fonctionne suivant la loi dinduction de Faraday.
Si un conducteur se déplace dans le champ magnétique, une tension sera induite dans ce conducteur.
Le fluide qui sécoule représente le conducteur mobile.
Le champ magnétique est créé par un courant basse fréquence.
La tension induite est prélevée au niveau de deux électrodes isolées.
Elle est proportionnelle au débit. Un écran affiche le débit.
Les raccords nécessaires sont disponibles pour déterminer la perte de pression avec le HM 500.
Il fonctionne suivant la loi dinduction de Faraday.
Si un conducteur se déplace dans le champ magnétique, une tension sera induite dans ce conducteur.
Le fluide qui sécoule représente le conducteur mobile.
Le champ magnétique est créé par un courant basse fréquence.
La tension induite est prélevée au niveau de deux électrodes isolées.
Elle est proportionnelle au débit. Un écran affiche le débit.
Les raccords nécessaires sont disponibles pour déterminer la perte de pression avec le HM 500.
Contenu didactique / Essais
- apprentissage du principe de fonctionnement
- mesure du débit

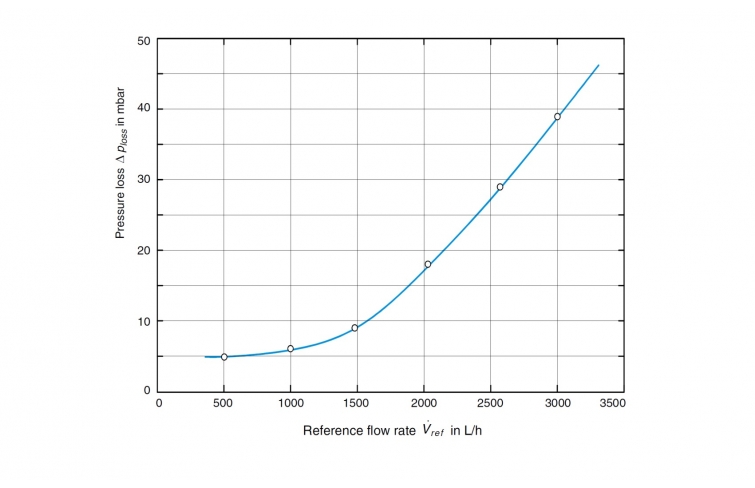

- établissement de la courbe de perte de pression
- comparaison avec dautres débitmètres
Les grandes lignes
- Débitmètre électromagnétique comme accessoire pour le HM 500
- Appareil de mesure industriel haute précision
Les caractéristiques techniques
Débit max.: 4760L/h
Énergie auxiliaire: 24VCC
Raccords de tuyau: DN 32
- apprentissage du principe de fonctionnement
- mesure du débit
- établissement de la courbe de perte de pression
- comparaison avec dautres débitmètres
Les grandes lignes
- Débitmètre électromagnétique comme accessoire pour le HM 500
- Appareil de mesure industriel haute précision
Les caractéristiques techniques
Débit max.: 4760L/h
Énergie auxiliaire: 24VCC
Raccords de tuyau: DN 32
Informations logistiques
Dimensions et poids
Lxlxh: 820x360x200mm
Poids: env. 8kg
Lxlxh: 820x360x200mm
Poids: env. 8kg
Poids: 8 Kg
