HM 365.32 Unité d'alimentation pour turbines HM 365.31 (Réf. 070.36532)

Avec l'unité d'alimentation HM 365.32, associée à HM 365.31, il est possible de faire fonctionner et d'étudier le comportement caractéristique de fonctionnement d'une turbine Pelton et d'une turbine Francis.

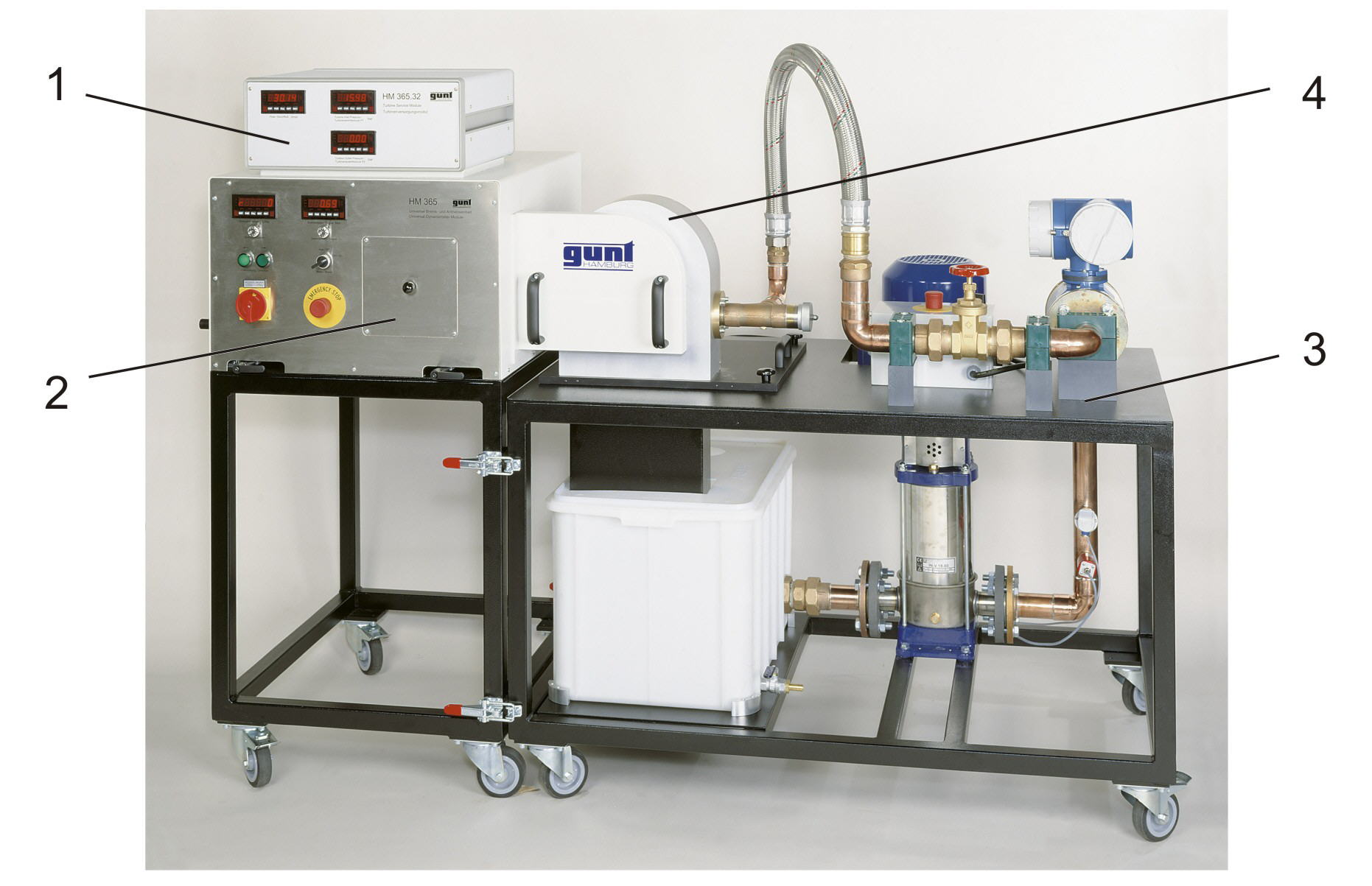

Les turbines de HM 365.31 sont disposées et vissées sur la surface de travail de l'unité d'alimentation.

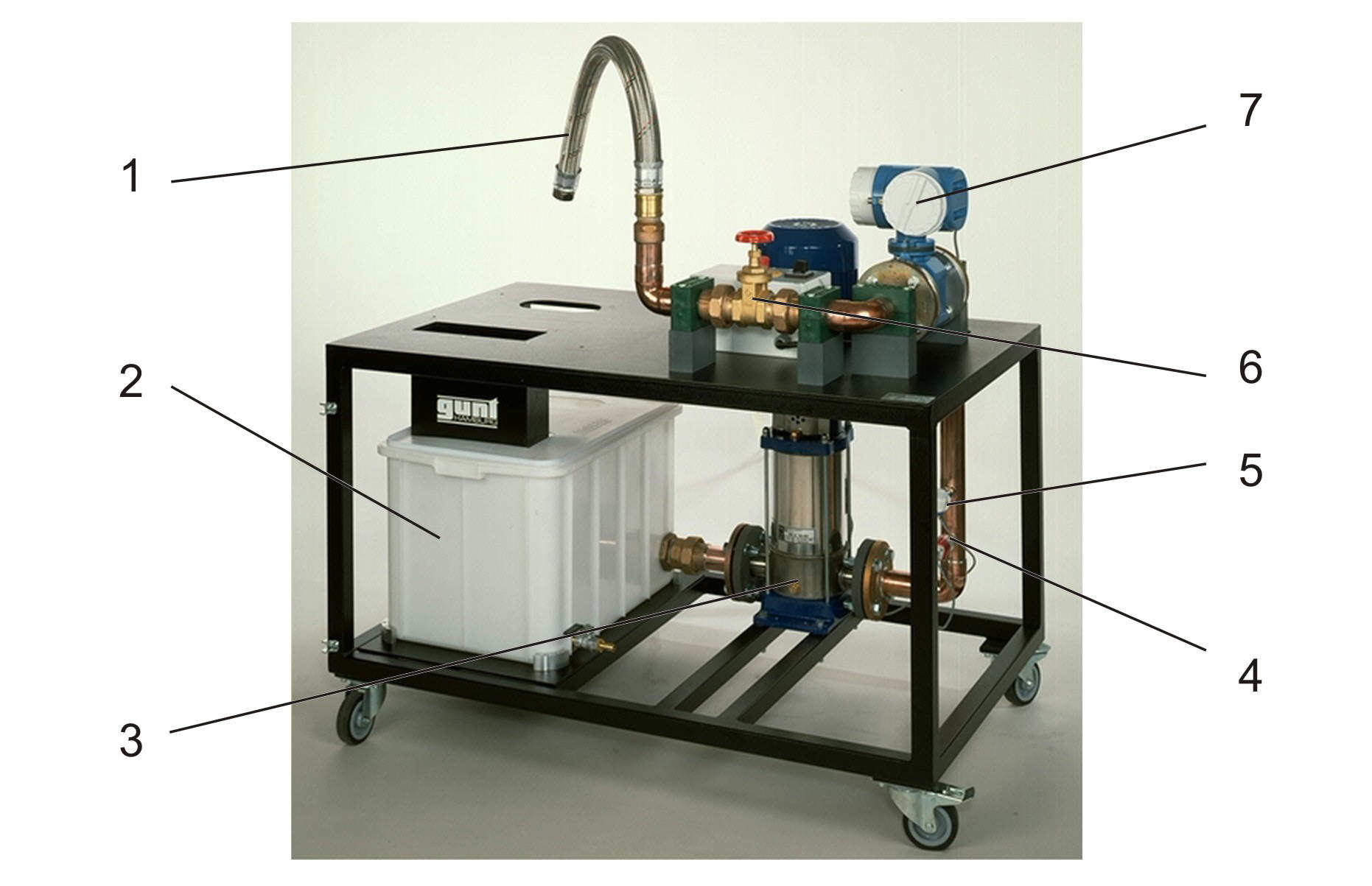

La turbine est reliée à l'unité d'alimentation par un tuyau flexible.
Une fois que l'eau a traversé la turbine, elle retourne dans les réservoirs.
Grâce au circuit d'eau fermé, le banc d'essai n'est pas dépendant du réseau d'eau et permet donc un usage mobile.
Le débit ou la pression s'exerçant sur la turbine peuvent être réglés au moyen d'une soupape d'étranglement.
L'unité d'alimentation est équipée de capteurs de pression et de débit.

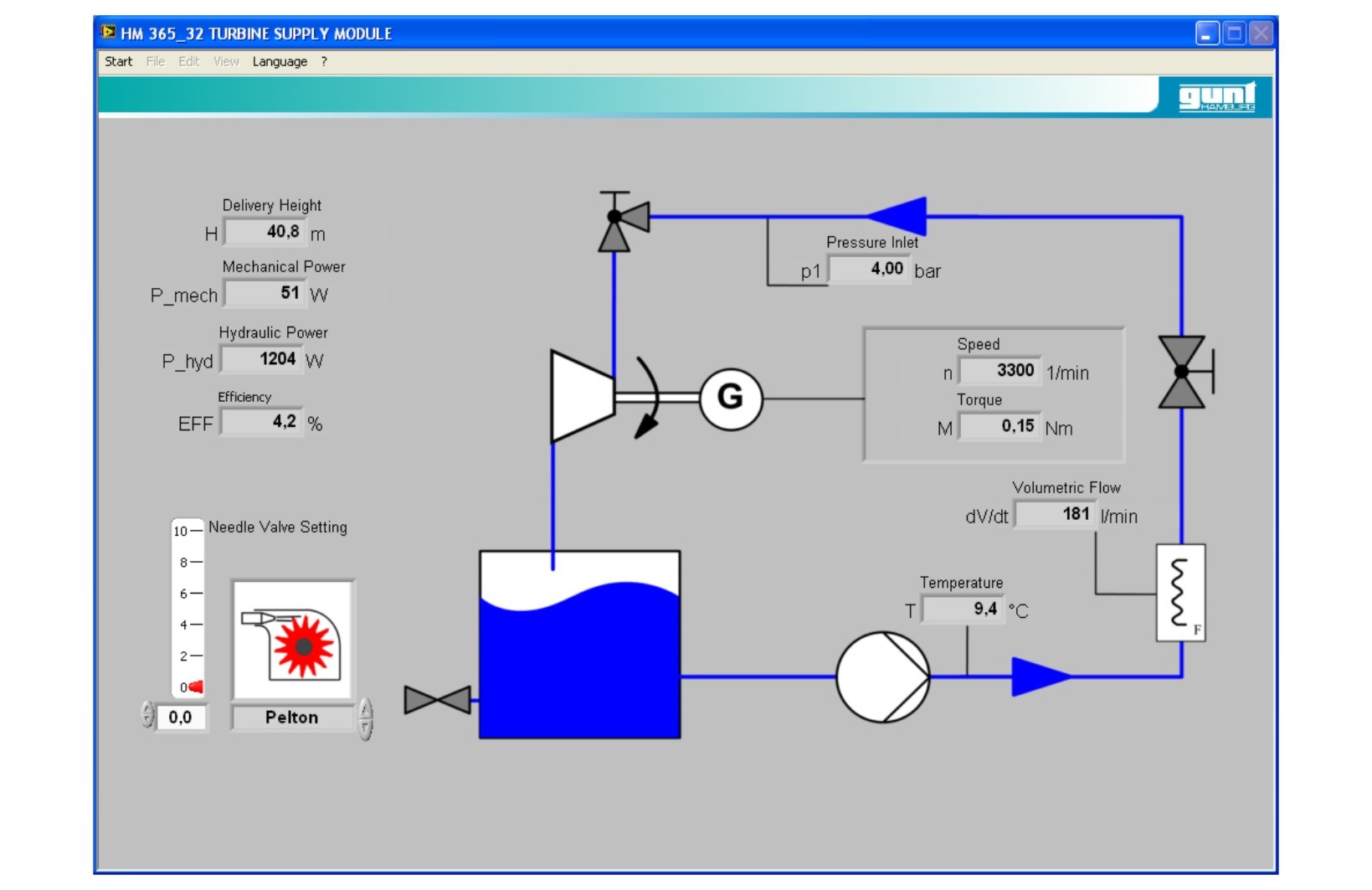

Les valeurs de mesure sont affichées sous forme numérique.
La mesure de la puissance mécanique des turbines se fait par l'intermédiaire de l'unité de freinage et d'entraînement HM 365, qui est donc requise à cet effet.
L'unité de freinage permet un réglage constant des vitesses de rotation ou des couples de rotation.
Ce qui permet de réaliser des essais dans différents modes de fonctionnement.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
La documentation didactique bien structurée expose les principes de
base et guide létudiant dans la réalisation des essais.

Contenu didactique / Essais

En association avec HM 365 et une turbine Pelton ou Francis de HM 365.31
- détermination de la puissance mécanique des turbines
- détermination de la puissance hydraulique des turbines
- détermination du rendement des turbines
- enregistrement des caractéristiques
- pour la turbine Francis, influence de la position des aubes directrices sur les caractéristiques
- pour la turbine Pelton, influence de la section de la buse sur les caractéristiques

Les grandes lignes
- Circuit d'eau fermé pour l'alimentation de turbines
- Modes de fonctionnement différents réglables par HM 365
- Logiciel GUNT d'acquisition et de visualisation des données
- Élément de la série GUNT-FEMLine

Caractéristiques techniques

Pompe centrifuge, 3 étages
- puissance absorbée: 3kW
- débit de refoulement max.: 29m³/h
- hauteur de refoulement max.: 45m
- vitesse de rotation: 2900min ^-1^

Réservoir: 96L

Plages de mesure
- pression (entrée turbine): -1...9bar
- pression (sortie turbine Francis): 0...1,6bar
- température: 0...100°C
- débit: 0...600L/min

Informations logistiques
Dimensions et poids
Lxlxh: 1300x800x1200mm
Poids à vide: env. 120kg

Necessaire au fonctionnement
400V, 50Hz, 3 phases ou 230V, 60Hz, 3 phases

Liste de livraison
1 banc d'essai
1 amplificateur de mesure
1 CD avec le logiciel GUNT
1 tuyau flexible avec accouplements rapides
1 documentation didactique

Poids: 120 Kg
