Ref: EWTGUHM365.10
HM 365.10 Unité d'alimentation pour pompes à eau pour HM 365.11...365.19 (Réf. 070.36510)
Nécessite le module d'entraînement HM 365, avec interface PC USB et logiciel inclus
Les pompes appartiennent au groupe des machines ré ceptrices et servent au refoulement des fluides incompressibles.
En fonction de leur principe de fonctionnement, on fait la distinction entre pompes d'é coulement et pompes volumé triques.
Sur les pompes d'é coulement, la transmission de l'é nergie au fluide se fait par le biais d'aubes mobiles disposé es sur une roue.
Les aubes mobiles sont formé es de maniè re à assurer la formation d'un diffé rentiel de pression entre le cô té de l'entré e et le cô té de la sortie sous l'effet de l'é coulement.
Les pompes volumé triques dé placent le milieu de transport en modifiant son volume et en commandant en consé quence l'ouverture et la fermeture des entré es et sorties.
Selon le type de plongeur, le volume est modifié par un mouvement oscillant ou rotatif.
Avec des dé bits é levé s, il est pré fé rable d'utiliser des pompes d'é coulement telles que les pompes centrifuges, tandis qu'avec des dé bits faibles et des hauteurs de refoulement é levé es, on utilise plutô t des pompes volumé triques comme les pompes à piston.

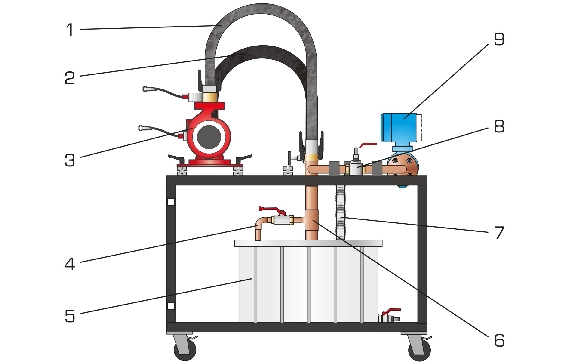

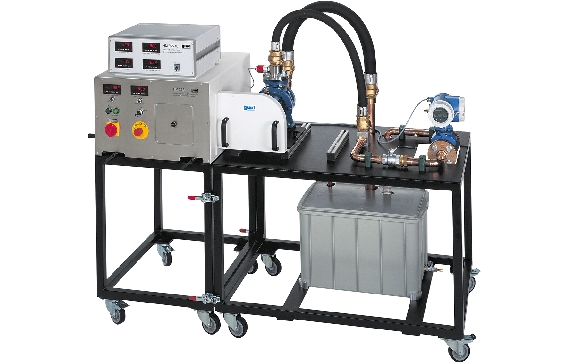

L'unité d´ alimentation HM 365.10 fournit de l'eau comme milieu de travail à diffé rentes pompes d'é coulement et pompes volumé triques (HM 365.11 à HM 365.19).
L'entraî nement des pompes se fait en association avec le dispositif de freinage et d'entraî nement universel HM 365.
Le banc d´ essai fonctionne en circuit fermé avec un ré servoir de stockage, indé pendamment du ré seau d'alimentation en eau.
Les diffé rentes pompes sont positionné es sur la surface de travail, relié es par des flexibles avec accouplements rapides et fixé es avec des leviers de blocage.
Pour assurer l'entraî nement, la pompe est relié e au dispositif d'entraî nement au moyen d'une courroie.
Le dé bit est mesuré à l'aide d'un capteur de dé bit é lectromagné tique.
La tempé rature du systè me de tuyauterie est enregistré e par un capteur de tempé rature. Pour la mesure des pressions, chaque pompe est é quipé e de capteurs de pression.
Les valeurs de mesure peuvent ê tre lues sur les affichages numé riques de l'unité d´ alimentation.

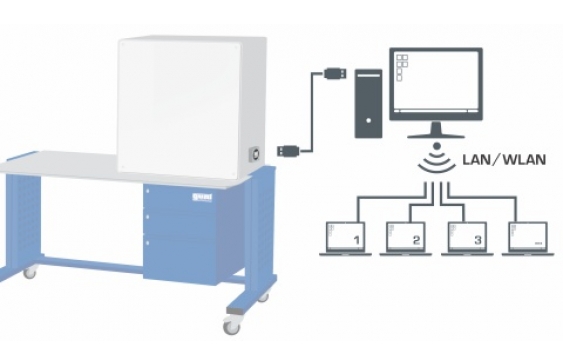

Les valeurs sont transmises vers un PC afin d´ y ê tre é valué es à l´ aide d´ un logiciel fourni.
La transmission des donné es au PC se fait par une interface USB.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
En fonction de leur principe de fonctionnement, on fait la distinction entre pompes d'é coulement et pompes volumé triques.
Sur les pompes d'é coulement, la transmission de l'é nergie au fluide se fait par le biais d'aubes mobiles disposé es sur une roue.
Les aubes mobiles sont formé es de maniè re à assurer la formation d'un diffé rentiel de pression entre le cô té de l'entré e et le cô té de la sortie sous l'effet de l'é coulement.
Les pompes volumé triques dé placent le milieu de transport en modifiant son volume et en commandant en consé quence l'ouverture et la fermeture des entré es et sorties.
Selon le type de plongeur, le volume est modifié par un mouvement oscillant ou rotatif.
Avec des dé bits é levé s, il est pré fé rable d'utiliser des pompes d'é coulement telles que les pompes centrifuges, tandis qu'avec des dé bits faibles et des hauteurs de refoulement é levé es, on utilise plutô t des pompes volumé triques comme les pompes à piston.
L'unité d´ alimentation HM 365.10 fournit de l'eau comme milieu de travail à diffé rentes pompes d'é coulement et pompes volumé triques (HM 365.11 à HM 365.19).
L'entraî nement des pompes se fait en association avec le dispositif de freinage et d'entraî nement universel HM 365.
Le banc d´ essai fonctionne en circuit fermé avec un ré servoir de stockage, indé pendamment du ré seau d'alimentation en eau.
Les diffé rentes pompes sont positionné es sur la surface de travail, relié es par des flexibles avec accouplements rapides et fixé es avec des leviers de blocage.
Pour assurer l'entraî nement, la pompe est relié e au dispositif d'entraî nement au moyen d'une courroie.
Le dé bit est mesuré à l'aide d'un capteur de dé bit é lectromagné tique.
La tempé rature du systè me de tuyauterie est enregistré e par un capteur de tempé rature. Pour la mesure des pressions, chaque pompe est é quipé e de capteurs de pression.
Les valeurs de mesure peuvent ê tre lues sur les affichages numé riques de l'unité d´ alimentation.
Les valeurs sont transmises vers un PC afin d´ y ê tre é valué es à l´ aide d´ un logiciel fourni.
La transmission des donné es au PC se fait par une interface USB.
La documentation didactique bien structuré e expose les principes de base et guide l´é tudiant dans la ré alisation des essais.
Contenu didactique / Essais
Avec HM 365 et une pompe de la sé rie HM 365.11 - HM 365.19
- enregistrement de caracté ristiques de la pompe
- dé termination de la puissance requise par la pompe
- dé termination de la puissance hydraulique
- dé termination du rendement de la pompe
- calcul de la caracté ristique de l'installation et du point de fonctionnement de la pompe
- vé rification de la valeur NPSH requise
Les grandes lignes
- Circuit d'eau fermé pour l'alimentation de pompes à eau
- Logiciel GUNT pour l'acquisition des donné es et la visualisation
- Fait partie de la sé rie GUNT-FEMLine
Les caracté ristiques techniques
Ré servoir: 96L
Plages de mesure
- pression (entré e): -1...1bar
- pression (sortie): 0...6bar
- tempé rature: 0...100º C
- dé bit: 0...480L/min
Avec HM 365 et une pompe de la sé rie HM 365.11 - HM 365.19
- enregistrement de caracté ristiques de la pompe
- dé termination de la puissance requise par la pompe
- dé termination de la puissance hydraulique
- dé termination du rendement de la pompe
- calcul de la caracté ristique de l'installation et du point de fonctionnement de la pompe
- vé rification de la valeur NPSH requise
Les grandes lignes
- Circuit d'eau fermé pour l'alimentation de pompes à eau
- Logiciel GUNT pour l'acquisition des donné es et la visualisation
- Fait partie de la sé rie GUNT-FEMLine
Les caracté ristiques techniques
Ré servoir: 96L
Plages de mesure
- pression (entré e): -1...1bar
- pression (sortie): 0...6bar
- tempé rature: 0...100º C
- dé bit: 0...480L/min
Informations logistiques
Dimensions et poids
Lxlxh: 1200x850x1150mm
Poids: env. 140kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 50/60Hz, 1 phase ou 120V, CSA, 1 phase
Liste de livraison
1 unité d'alimentation
1 appareil d'affichage
1 CD avec logiciel GUNT + câ ble USB
2 flexibles avec accouplements rapides
1 documentation didactique
Lxlxh: 1200x850x1150mm
Poids: env. 140kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 50/60Hz, 1 phase ou 120V, CSA, 1 phase
Liste de livraison
1 unité d'alimentation
1 appareil d'affichage
1 CD avec logiciel GUNT + câ ble USB
2 flexibles avec accouplements rapides
1 documentation didactique
