Ref: EWTGUHM272
HM 272 Turbine à réaction radial à air comprimé (Réf. 070.27200)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Sur les turbines à réaction, la pression statique du milieu de travail est plus élevée devant que derrière le rotor.
Sur les turbines exclusivement à réaction dont le degré de réaction est de un, la totalité de l´énergie de pression est convertie en énergie cinétique.
L´ appareil d´ essai à air comprimé permet de comprendre les analogies qui existent avec les turbines à vapeur ou hydrauliques.

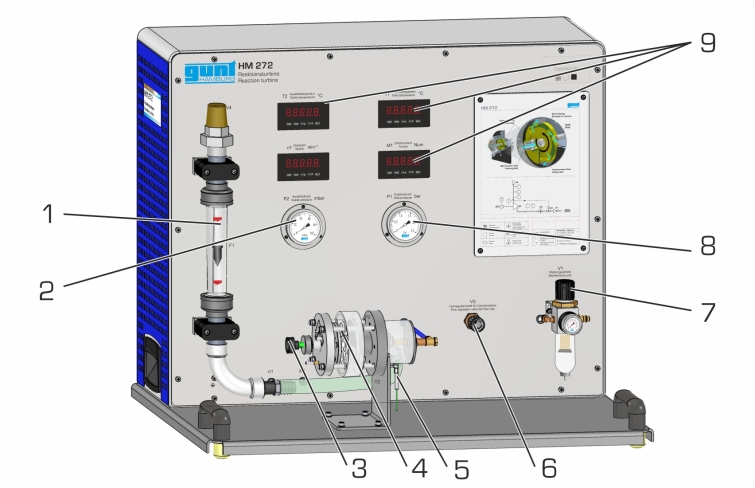

Le HM 272 est une turbine exclusivement à réaction, à un étage, avec arbre horizontal.

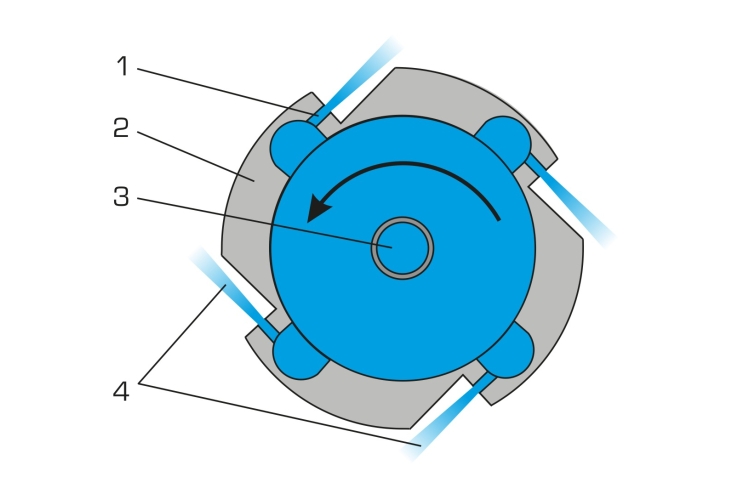

Le rotor de la turbine a quatre buses de sortie et est intégré dans un boîtier transparent.
L´ air comprimé s´écoule radialement à travers le rotor et est détendu et accéléré par les buses de sortie à la sortie.
Le jet d´ air sortant entraîne le rotor de la turbine selon le principe de la propulsion par réaction.
Un à courants de Foucault sert à charger la turbine.

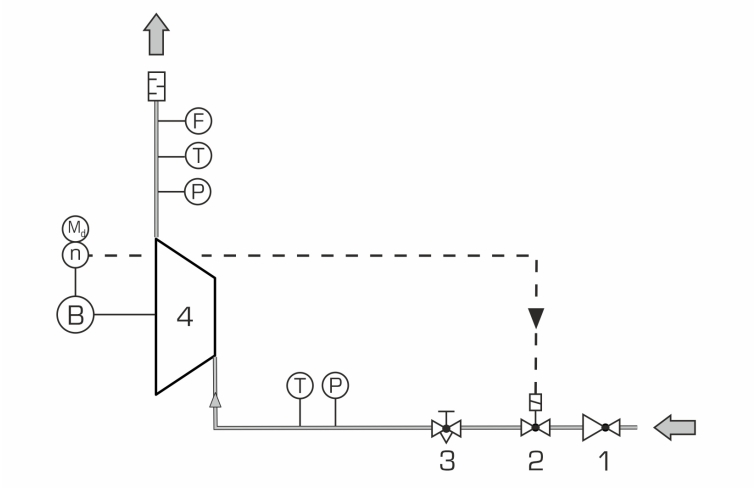

Les pressions à l´ entrée et à la sortie de la turbine sont affichées sur des manomètres.
Le couple de la turbine est déterminé par une mesure de la force au niveau du frein à courants de Foucault.
La vitesse de rotation est mesurée par un capteur de vitesse optique.
Le couple, la vitesse de rotation et les températures sont affichés numériquement.
Le débit d´ air est mesuré avec un rotamètre et ajusté par une soupape.
Une électrovanne protège la turbine de toute survitesse.
d\fs16\lang1036 Sur les turbines à réaction, la pression statique du milieu de travail est plus élevée devant que derrière le rotor.
Sur les turbines exclusivement à réaction dont le degré de réaction est de un, la totalité de l´énergie de pression est convertie en énergie cinétique.
L´ appareil d´ essai à air comprimé permet de comprendre les analogies qui existent avec les turbines à vapeur ou hydrauliques.
Le HM 272 est une turbine exclusivement à réaction, à un étage, avec arbre horizontal.
Le rotor de la turbine a quatre buses de sortie et est intégré dans un boîtier transparent.
L´ air comprimé s´écoule radialement à travers le rotor et est détendu et accéléré par les buses de sortie à la sortie.
Le jet d´ air sortant entraîne le rotor de la turbine selon le principe de la propulsion par réaction.
Un à courants de Foucault sert à charger la turbine.
Les pressions à l´ entrée et à la sortie de la turbine sont affichées sur des manomètres.
Le couple de la turbine est déterminé par une mesure de la force au niveau du frein à courants de Foucault.
La vitesse de rotation est mesurée par un capteur de vitesse optique.
Le couple, la vitesse de rotation et les températures sont affichés numériquement.
Le débit d´ air est mesuré avec un rotamètre et ajusté par une soupape.
Une électrovanne protège la turbine de toute survitesse.
Contenu didactique / Essais
- se familiariser avec la construction et le fonctionnement d'une turbine à réaction
- détermination du couple, de la puissance et du rendement
- représentation graphique des caractéristiques du couple, de la puissance et du rendement
Les grandes lignes
- Comportement caractéristique d'une turbine à réaction traversée par un écoulement d'air
- Visualisation optimale de la zone de travail de la turbine
- Charge par frein à ruban
Les caractéristiques techniques
Turbine à réaction
- puissance max.: 20W à 19000min-1
Rotor
- diamètre: 55mm
- 4 buses de sortie, diamètre: 1,5mm
Plages de mesure
- température: -20...1100ºC
- vitesse de rotation: 0...30000min-1
- couple: 0...10Ncm
- débit: 25...315L/min
- pression (entrée): 0...2,5bar
- pression (sortie): 0...0,1bar
- pression d´ admission: 0...10bar
- se familiariser avec la construction et le fonctionnement d'une turbine à réaction
- détermination du couple, de la puissance et du rendement
- représentation graphique des caractéristiques du couple, de la puissance et du rendement
Les grandes lignes
- Comportement caractéristique d'une turbine à réaction traversée par un écoulement d'air
- Visualisation optimale de la zone de travail de la turbine
- Charge par frein à ruban
Les caractéristiques techniques
Turbine à réaction
- puissance max.: 20W à 19000min-1
Rotor
- diamètre: 55mm
- 4 buses de sortie, diamètre: 1,5mm
Plages de mesure
- température: -20...1100ºC
- vitesse de rotation: 0...30000min-1
- couple: 0...10Ncm
- débit: 25...315L/min
- pression (entrée): 0...2,5bar
- pression (sortie): 0...0,1bar
- pression d´ admission: 0...10bar
Informations logistiques
Dimensions et poids
Lxlxh: 900x850x700 mm
Poids: env. 48kg
Nécessaire au fonctionnement
230V, 50Hz
Alimentation en air comprimé 6...10bar, max. 300L/min
Liste de livraison
1 appareil d'essai
1 flexible avec raccord de pression
1 documentation didactique
Lxlxh: 900x850x700 mm
Poids: env. 48kg
Nécessaire au fonctionnement
230V, 50Hz
Alimentation en air comprimé 6...10bar, max. 300L/min
Liste de livraison
1 appareil d'essai
1 flexible avec raccord de pression
1 documentation didactique
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Turbines à air
Techniques > Mécanique des fluides > Machines motrices > Turbines à gaz
Poids: 48 Kg Delai de livraison estimé : 16 semaines
