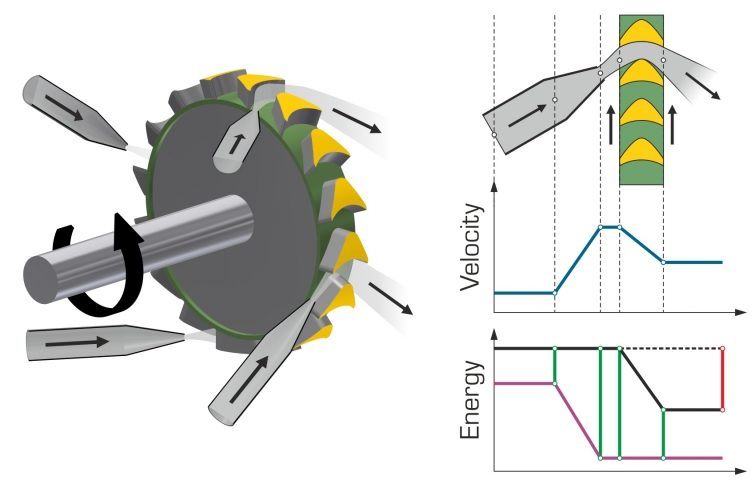

Sur les turbines à impulsion, le milieu de travail a la même pression statique avant et après le rotor.
La conversion de lénergie de pression en énergie cinétique a lieu dans les buses fixes du distributeur et non dans le rotor de la turbine.
Lappareil dessai à air comprimé permet de comprendre les analogies qui existent avec les turbines à vapeur ou hydrauliques.

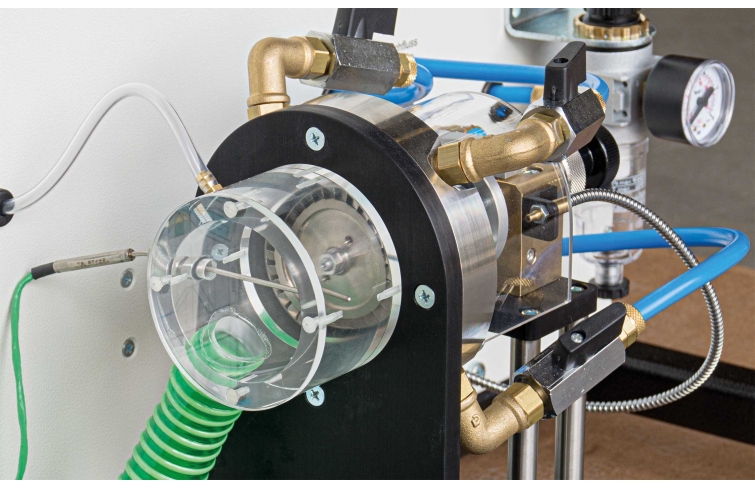

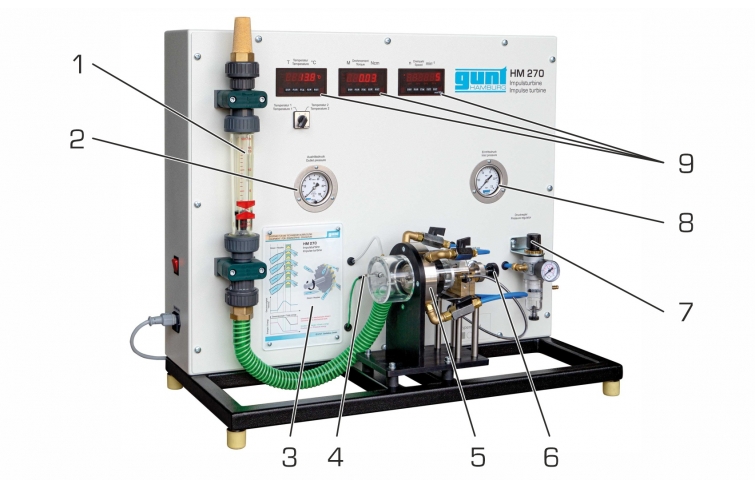

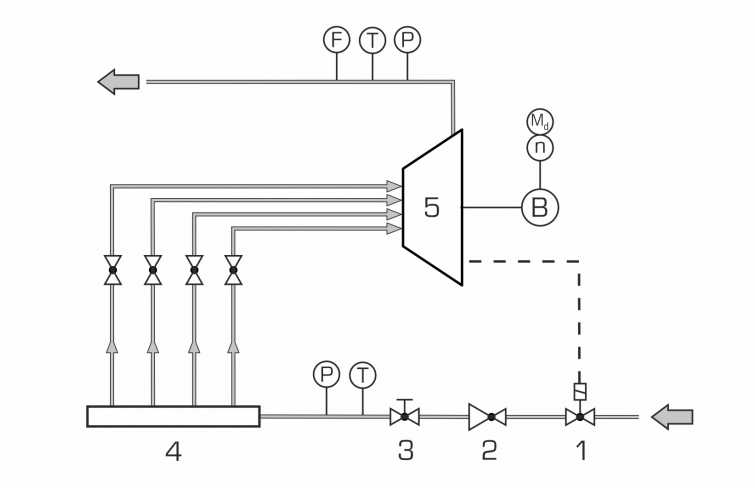

Le HM 270 est une turbine à impulsion axiale à un étage.
La turbine est composée dun rotor, intégré dans un boîtier transparent, dun distributeur avec quatre buses et dun frein à courants de Foucault pour la charge de la turbine.
On peut ajuster le nombre de buses actives au moyen de soupapes.
Lair comprimé est accéléré dans les buses.
Larrivée de lécoulement dair produit une impulsion sur les aubes mobiles, ce qui met le rotor en mouvement.
Les pressions à lentrée et à la sortie de la turbine sont affichées sur des manomètres.
Le couple de la turbine est déterminé par une mesure de la force au niveau du frein à courants de Foucault.
La vitesse de rotation est mesurée par un capteur de vitesse optique.
Le couple, la vitesse de rotation et les températures sont affichés numériquement.
Le débit dair est mesuré avec un rotamètre et ajusté par une soupape.
Une électrovanne protège la turbine de toute survitesse.
