Ref: EWTGUHM170.70
HM 170.70 Éolienne avec calage des pales (Réf. 070.17061)

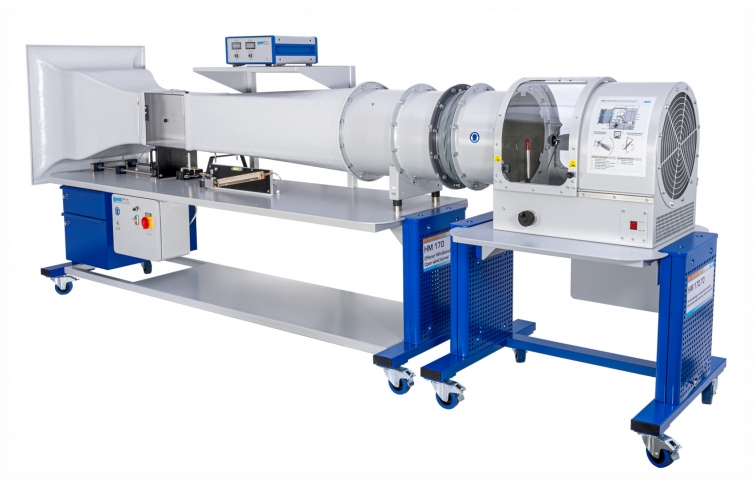

Nécessite la soufflerie EWTGUHM170
Avec la soufflerie HM 170, HM 170.70 permet la démonstration d'une éolienne avec ajustage des pales du rotor et générateur à vitesse de rotation variable.

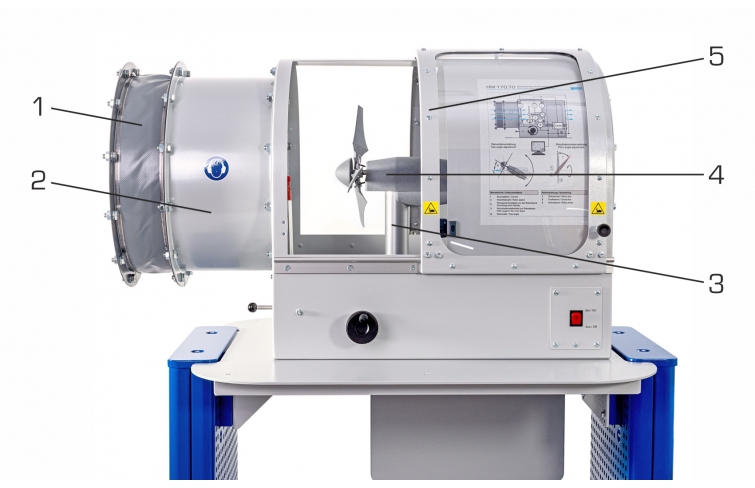

L'éolienne est reliée à la soufflerie. La soufflante axiale dans la soufflerie dispose d'une vitesse de rotation variable et fournit l'écoulement d'air nécessaire pour réaliser les essais. Un redresseur d'écoulement assure un écoulement uniforme et faible en turbulences.

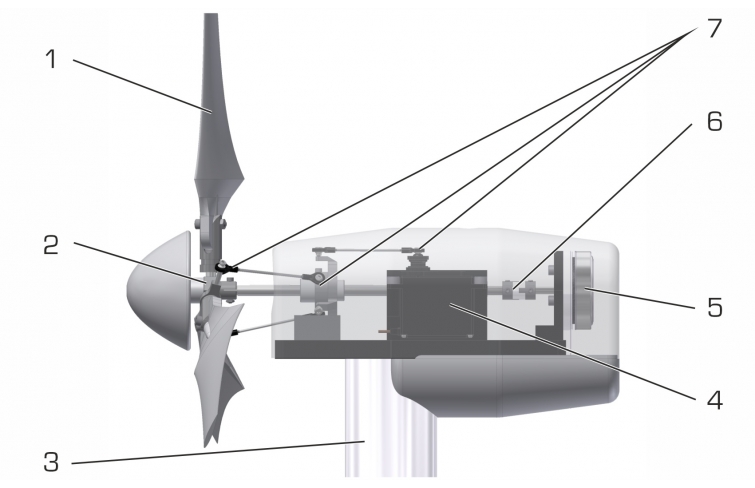

Le générateur est directement entraîné par un rotor à 3 pales.
L'angle d'inclinaison des pales du rotor est modifié à l'aide d'un servomoteur.
L'éolienne est posée sur un mât.
Pour passer à différents points de fonctionnement, la vitesse de rotation de consigne du générateur peut être spécifiée avec un régulateur.
La vitesse de rotation du rotor est enregistrée avec précision grâce à des capteurs Hall intégrés dans le générateur.
La vitesse du vent est mesurée par un capteur mobile horizontal de sorte à pouvoir enregistrer la vitesse moyenne du vent sur la surface du rotor.
Les valeurs mesurées sont transmises vers un PC afin d'y être évaluées à l'aide d'un logiciel GUNT fourni.
La transmission des données au PC se fait par une interface USB. Le logiciel GUNT calcule la puissance électrique convertie, le couple du générateur et les valeurs caractéristiques spécifiques à l'installation.
En outre, le logiciel GUNT compatible réseau permet l'observation, l'acquisition et l'évaluation des essais sur un nombre illimité de postes de travail via le réseau propre au client avec une seule licence.
Les pales du rotor peuvent être facilement remplacées.
Pour l'étude de différentes formes, des pales de rotor à profil droit et à profil optimisé sont incluses dans la liste de livraison.
Grâce à des procédés de construction et d'impression en 3D adaptés, il est également possible d'utiliser de nouvelles formes de pales de rotor développées en interne.
Pour réaliser les essais sans risque, la soufflerie est fermée durant les essais.
Un capot de protection transparent assure un fonctionnement sécurisé.
Contenu didactique/essais
- conversion de l'énergie cinétique en énergie électrique
- ajustage de la puissance par
ajustage de la vitesse de rotation
ajustage des pales de rotor
- comportement en cas d'écoulement incident oblique
- enregistrement des diagrammes caractéristiques

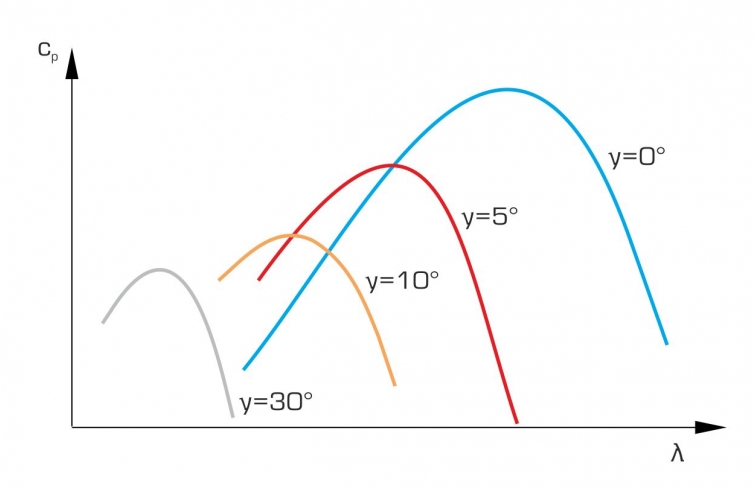

- détermination du coefficient de puissance
en fonction de la vitesse spécifique et de l'angle d'inclinaison de la pale de rotor
en fonction de la vitesse spécifique et de l'angle de lacet
- comparaison de différentes formes de pales de rotor
- GUNT-E-Learning
cours multimédia en ligne sur les principes de base de l'énergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Caractéristiques techniques
Éolienne
- Ø du rotor: 0,3m
- nombre de pales du rotor: 3
- puissance électrique nominale: env. 6W
- vitesse de vent nominale: 10m/s
- vitesse de rotation nominale: 2546min-1
- poids: env. 1,5kg
- nacelle: Lxlxh: env. 270x80x80mm
Générateur
- tension nominale: 12V
- courant nominal: 2,02A
Pales de rotor
- profil droit de pale de rotor droit
- profil optimisé de pale de rotor
Plages de mesure
- vitesse du vent: 0,5…20m/s
- vitesse de rotation: 0…10000min-1
- courant: ±2,02A
L'éolienne est reliée à la soufflerie. La soufflante axiale dans la soufflerie dispose d'une vitesse de rotation variable et fournit l'écoulement d'air nécessaire pour réaliser les essais. Un redresseur d'écoulement assure un écoulement uniforme et faible en turbulences.
Le générateur est directement entraîné par un rotor à 3 pales.
L'angle d'inclinaison des pales du rotor est modifié à l'aide d'un servomoteur.
L'éolienne est posée sur un mât.
Pour passer à différents points de fonctionnement, la vitesse de rotation de consigne du générateur peut être spécifiée avec un régulateur.
La vitesse de rotation du rotor est enregistrée avec précision grâce à des capteurs Hall intégrés dans le générateur.
La vitesse du vent est mesurée par un capteur mobile horizontal de sorte à pouvoir enregistrer la vitesse moyenne du vent sur la surface du rotor.
Les valeurs mesurées sont transmises vers un PC afin d'y être évaluées à l'aide d'un logiciel GUNT fourni.
La transmission des données au PC se fait par une interface USB. Le logiciel GUNT calcule la puissance électrique convertie, le couple du générateur et les valeurs caractéristiques spécifiques à l'installation.
En outre, le logiciel GUNT compatible réseau permet l'observation, l'acquisition et l'évaluation des essais sur un nombre illimité de postes de travail via le réseau propre au client avec une seule licence.
Les pales du rotor peuvent être facilement remplacées.
Pour l'étude de différentes formes, des pales de rotor à profil droit et à profil optimisé sont incluses dans la liste de livraison.
Grâce à des procédés de construction et d'impression en 3D adaptés, il est également possible d'utiliser de nouvelles formes de pales de rotor développées en interne.
Pour réaliser les essais sans risque, la soufflerie est fermée durant les essais.
Un capot de protection transparent assure un fonctionnement sécurisé.
Contenu didactique/essais
- conversion de l'énergie cinétique en énergie électrique
- ajustage de la puissance par
ajustage de la vitesse de rotation
ajustage des pales de rotor
- comportement en cas d'écoulement incident oblique
- enregistrement des diagrammes caractéristiques
- détermination du coefficient de puissance
en fonction de la vitesse spécifique et de l'angle d'inclinaison de la pale de rotor
en fonction de la vitesse spécifique et de l'angle de lacet
- comparaison de différentes formes de pales de rotor
- GUNT-E-Learning
cours multimédia en ligne sur les principes de base de l'énergie éolienne
apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
contrôle par un examen ciblé du contenu didactique
Caractéristiques techniques
Éolienne
- Ø du rotor: 0,3m
- nombre de pales du rotor: 3
- puissance électrique nominale: env. 6W
- vitesse de vent nominale: 10m/s
- vitesse de rotation nominale: 2546min-1
- poids: env. 1,5kg
- nacelle: Lxlxh: env. 270x80x80mm
Générateur
- tension nominale: 12V
- courant nominal: 2,02A
Pales de rotor
- profil droit de pale de rotor droit
- profil optimisé de pale de rotor
Plages de mesure
- vitesse du vent: 0,5…20m/s
- vitesse de rotation: 0…10000min-1
- courant: ±2,02A
