HM 142 Séparation solide - liquide dans les réservoirs de sédimentation (Réf. 070.14200)
Visualisation des conditions d’écoulement
Dans les ré servoirs de sé dimentation, les matiè res solides pré sentes dans les suspensions sont sé paré es sous l´ effet de la force de gravité .
À cet effet, les particules de matiè re solide doivent pré senter une densité supé rieure à celle du liquide.
Le HM 142 permet d´é tudier la sé paration des matiè res solides provenant d´ une suspension dans un ré servoir de sé dimentation.

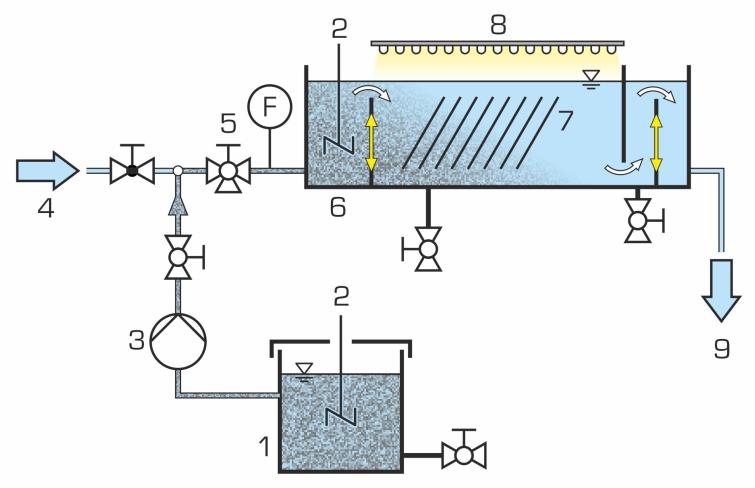

Dans un ré servoir, on commence par pré parer une suspension concentré e composé e d´ eau et de la matiè re solide à sé parer.
Une pompe transporte la suspension concentré e jusqu´ au ré servoir de sé dimentation.
À l´ entré e du ré servoir de sé dimentation, la suspension se mé lange à de l´ eau fraî che.
L´ eau brute ainsi produite s´é coule jusqu´ au ré servoir de sé dimentation en passant par-dessus un dé versoir d´ alimentation.
Un agitateur est installé en amont du dé versoir d´ entré e.
Cela permet de pré venir une sé dimentation pré maturé e des matiè res solides avant leur entré e dans le ré servoir de sé dimentation.
L´ eau purifié e passe d´ abord en dessous d´ une paroi immergé e avant de s´é couler au-dessus d´ un dé versoir jusqu´à l´é vacuation.
Le dé versoir cô té é vacuation est ajustable en hauteur, ce qui permet de modifier le niveau d´ eau dans le ré servoir de sé dimentation.
Le niveau d´ eau au-dessus du dé versoir d´ alimentation peut é galement ê tre ajusté .
Cela influence la vitesse d´é coulement à travers le dé versoir d´ alimentation.

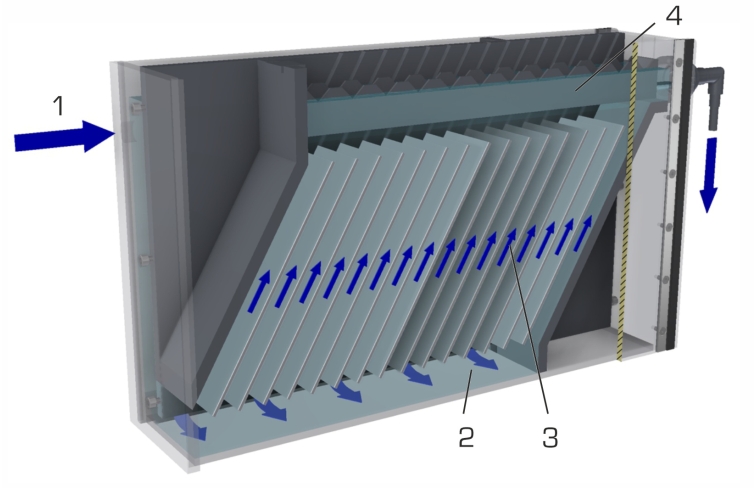

Il est possible de positionner une unité de lamelles dans la section d´ essai.
On peut ainsi é tudier l´ influence des lamelles sur le processus de sé paration.
L´é coulement traversant les lamelles circule du bas vers le haut.
Une rigole d´é vacuation est situé e au-dessus des lamelles.
Les parois laté rales de la rigole d´é vacuation ont la forme d´ un dé versoir denté .
Les dé bits de la suspension concentré e et de l´ eau fraî che sont ajustables par le biais de soupapes.
Cela permet d´ ajuster la composition du mé lange et donc la concentration de matiè res solides à l´ entré e du ré servoir de sé dimentation.
Un capteur de dé bit é lectromagné tique enregistre le dé bit d´ alimentation du ré servoir de sé dimentation.
Le dé bit et la vitesse de rotation de l´ agitateur sont affiché s numé riquement.

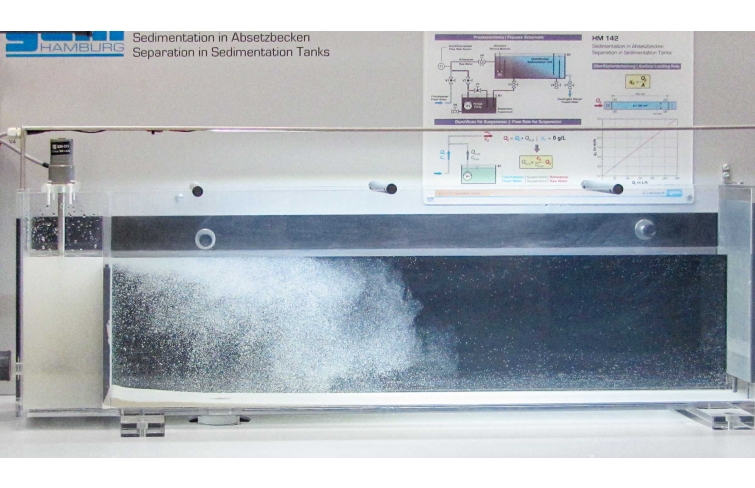

Le ré servoir de sé dimentation est é quipé d´ un é clairage pour une meilleure observation des conditions d´é coulement.
À cet effet, les particules de matiè re solide doivent pré senter une densité supé rieure à celle du liquide.
Le HM 142 permet d´é tudier la sé paration des matiè res solides provenant d´ une suspension dans un ré servoir de sé dimentation.
Dans un ré servoir, on commence par pré parer une suspension concentré e composé e d´ eau et de la matiè re solide à sé parer.
Une pompe transporte la suspension concentré e jusqu´ au ré servoir de sé dimentation.
À l´ entré e du ré servoir de sé dimentation, la suspension se mé lange à de l´ eau fraî che.
L´ eau brute ainsi produite s´é coule jusqu´ au ré servoir de sé dimentation en passant par-dessus un dé versoir d´ alimentation.
Un agitateur est installé en amont du dé versoir d´ entré e.
Cela permet de pré venir une sé dimentation pré maturé e des matiè res solides avant leur entré e dans le ré servoir de sé dimentation.
L´ eau purifié e passe d´ abord en dessous d´ une paroi immergé e avant de s´é couler au-dessus d´ un dé versoir jusqu´à l´é vacuation.
Le dé versoir cô té é vacuation est ajustable en hauteur, ce qui permet de modifier le niveau d´ eau dans le ré servoir de sé dimentation.
Le niveau d´ eau au-dessus du dé versoir d´ alimentation peut é galement ê tre ajusté .
Cela influence la vitesse d´é coulement à travers le dé versoir d´ alimentation.
Il est possible de positionner une unité de lamelles dans la section d´ essai.
On peut ainsi é tudier l´ influence des lamelles sur le processus de sé paration.
L´é coulement traversant les lamelles circule du bas vers le haut.
Une rigole d´é vacuation est situé e au-dessus des lamelles.
Les parois laté rales de la rigole d´é vacuation ont la forme d´ un dé versoir denté .
Les dé bits de la suspension concentré e et de l´ eau fraî che sont ajustables par le biais de soupapes.
Cela permet d´ ajuster la composition du mé lange et donc la concentration de matiè res solides à l´ entré e du ré servoir de sé dimentation.
Un capteur de dé bit é lectromagné tique enregistre le dé bit d´ alimentation du ré servoir de sé dimentation.
Le dé bit et la vitesse de rotation de l´ agitateur sont affiché s numé riquement.
Le ré servoir de sé dimentation est é quipé d´ un é clairage pour une meilleure observation des conditions d´é coulement.
Contenu didactique / Essais
principe de base de la sé paration de matiè res solides de suspensions dans un ré servoir de sé dimentation
dé termination de la charge superficielle hydraulique
influence des paramè tres suivants sur le processus de sé paration:
- concentration de matiè res solides
- dé bit
- vitesse d´é coulement à l´ entré e
- niveau d´ eau dans le ré servoir de sé dimentation
é tude des conditions d´é coulement

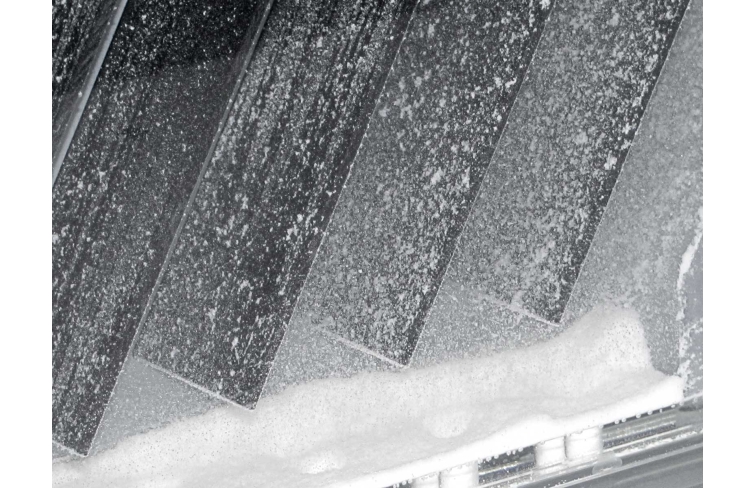

influence des lamelles sur le processus de sé dimentation
Les grandes lignes
- ré servoir de sé dimentation transparent permettant d'observer le processus de sé paration
- é clairage pour visualisation optimale des conditions d'é coulement
- utilisation possible de lamelles dans le ré servoir de sé dimentation
Les caracté ristiques techniques
Ré servoir de sé dimentation (section d´ essai)
- Lxlxh: 900x110x300mm
- volume de remplissage max.: env. 25L
- composition: plexiglas

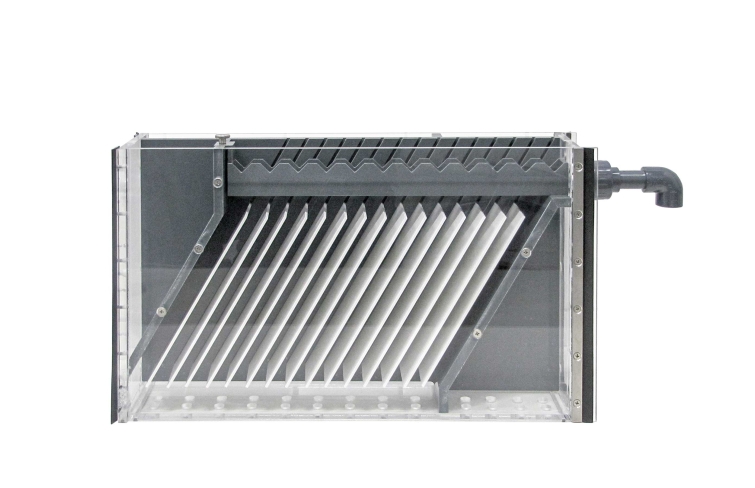

Unité de lamelles
- angle d´ inclinaison des lamelles: 60º
- nombre des lamelles: 16
Ré servoir à suspension
- volume: env. 85L
- composition: acier inoxydable
Pompe
- dé bit de refoulement max.: 75L/h
Agitateurs (vitesse de rotation max)
- ré servoir à suspension: 600min-1
- ré servoir de sé dimentation: 330min-1
Plages de mesure
- dé bit: 30...600L/h
230V, 50Hz, 1 phase
Lxlxh: 2200x790x1540mm
Poids: env. 220kg
Né cessaire au fonctionnement
raccord d´ eau, drain
principe de base de la sé paration de matiè res solides de suspensions dans un ré servoir de sé dimentation
dé termination de la charge superficielle hydraulique
influence des paramè tres suivants sur le processus de sé paration:
- concentration de matiè res solides
- dé bit
- vitesse d´é coulement à l´ entré e
- niveau d´ eau dans le ré servoir de sé dimentation
é tude des conditions d´é coulement
influence des lamelles sur le processus de sé dimentation
Les grandes lignes
- ré servoir de sé dimentation transparent permettant d'observer le processus de sé paration
- é clairage pour visualisation optimale des conditions d'é coulement
- utilisation possible de lamelles dans le ré servoir de sé dimentation
Les caracté ristiques techniques
Ré servoir de sé dimentation (section d´ essai)
- Lxlxh: 900x110x300mm
- volume de remplissage max.: env. 25L
- composition: plexiglas
Unité de lamelles
- angle d´ inclinaison des lamelles: 60º
- nombre des lamelles: 16
Ré servoir à suspension
- volume: env. 85L
- composition: acier inoxydable
Pompe
- dé bit de refoulement max.: 75L/h
Agitateurs (vitesse de rotation max)
- ré servoir à suspension: 600min-1
- ré servoir de sé dimentation: 330min-1
Plages de mesure
- dé bit: 30...600L/h
230V, 50Hz, 1 phase
Lxlxh: 2200x790x1540mm
Poids: env. 220kg
Né cessaire au fonctionnement
raccord d´ eau, drain
Informations logistiques
Liste de livraison

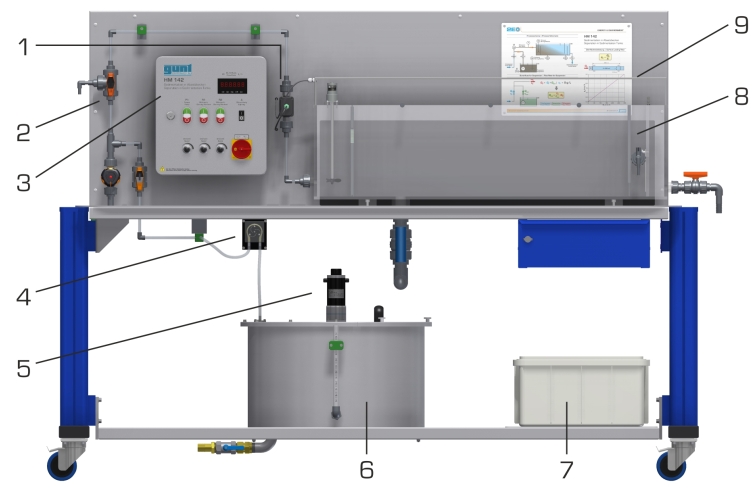

1 banc d´ essai
1 jeu d´ accessoires
1 emballage de matiè re solide
1 documentation didactique
1 banc d´ essai
1 jeu d´ accessoires
1 emballage de matiè re solide
1 documentation didactique
