HL 305 Equilibrage installations de chauffage avec 6 radiateurs, 3 tronçons, pompe (Réf. 065.30500)
4x débitmètres à flotteur, vannes thermostatiques

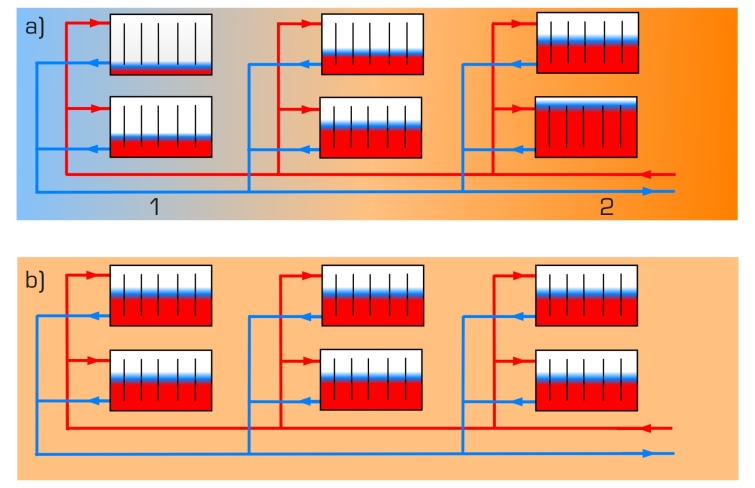

L'équilibrage hydraulique sert à limiter la quantité d'eau circulant dans le radiateur par rapport à celle calculée.
Il doit garantir que tous les radiateurs puissent être alimentés en eau chaude en fonction de leur besoin à chaque point de fonctionnement.
L'équilibrage se fait via des raccords de réglage ajustables.

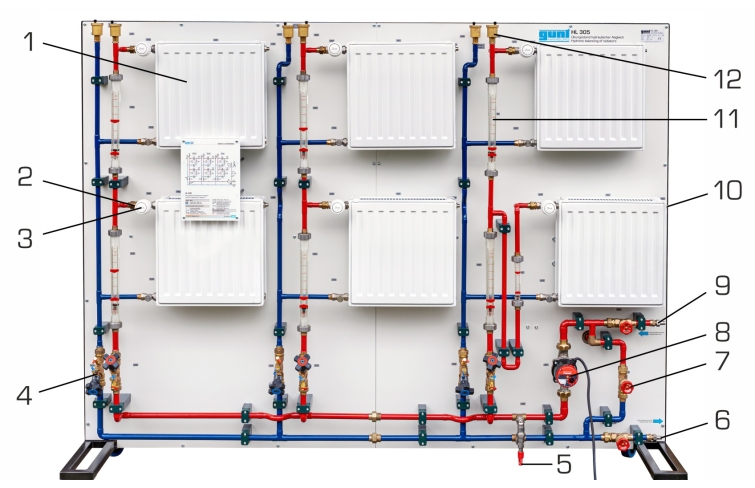

Le banc d'essai contient des composants du commerce.
Il contient trois sous-circuits de chauffage avec radiateurs, vannes thermostatiques et pompe de circulation.
Chaque circuit peut être fermé.
Une fois remplie, il est indépendant du réseau d'eau ou des raccordements d'entrée de circuit de chauffage et de retour de circuit de chauffage.
Il peut cependant également être exploitée avec un circuit de chauffage.
Il doit garantir que tous les radiateurs puissent être alimentés en eau chaude en fonction de leur besoin à chaque point de fonctionnement.
L'équilibrage se fait via des raccords de réglage ajustables.
Le banc d'essai contient des composants du commerce.
Il contient trois sous-circuits de chauffage avec radiateurs, vannes thermostatiques et pompe de circulation.
Chaque circuit peut être fermé.
Une fois remplie, il est indépendant du réseau d'eau ou des raccordements d'entrée de circuit de chauffage et de retour de circuit de chauffage.
Il peut cependant également être exploitée avec un circuit de chauffage.
Contenu didactique / Essais
- résistance variable du réseau de conduites

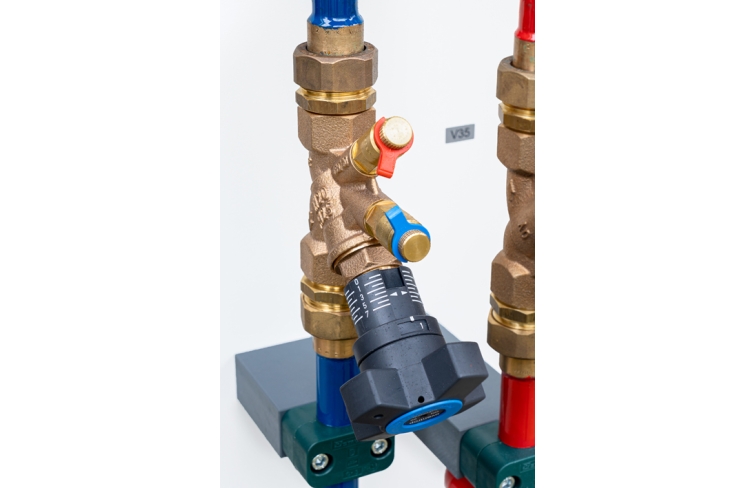

- vanne d'équilibrage

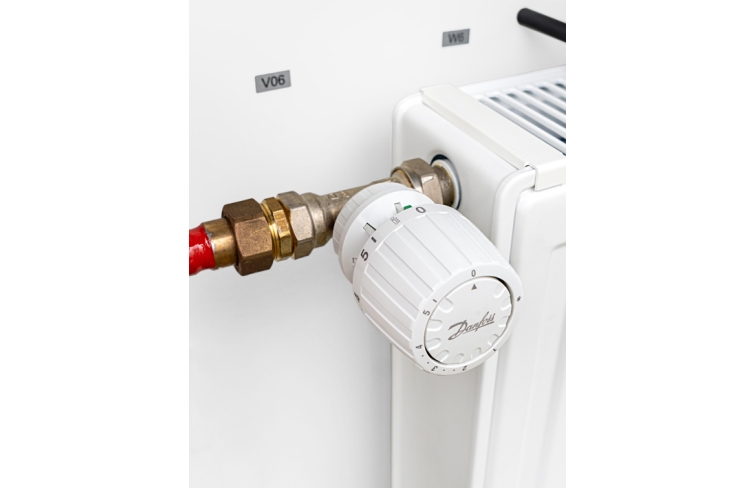

- vanne thermostatique préajustable
- soupape de décharge à pression différentielle
Les grandes lignes
- équilibrage d'une installation de chauffage
- alimentation en eau par raccords rapides
Les caractéristiques techniques
Pompe
- puissance absorbée: 60W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
6 vannes d'équilibrage: PN 16
Plages de mesure
- débit: 1x 30...320L/h, 4x 50...640L/h
- température: 1x -50...300°C
230V, 50Hz, 1 phase
- résistance variable du réseau de conduites
- vanne d'équilibrage
- vanne thermostatique préajustable
- soupape de décharge à pression différentielle
Les grandes lignes
- équilibrage d'une installation de chauffage
- alimentation en eau par raccords rapides
Les caractéristiques techniques
Pompe
- puissance absorbée: 60W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
6 vannes d'équilibrage: PN 16
Plages de mesure
- débit: 1x 30...320L/h, 4x 50...640L/h
- température: 1x -50...300°C
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 2250x750x1790mm
Poids: env. 210kg
Liste de livraison
1 banc d'essai
1 thermomètre
1 mode d'emploi
Lxlxh: 2250x750x1790mm
Poids: env. 210kg
Liste de livraison
1 banc d'essai
1 thermomètre
1 mode d'emploi
