Ref: EWTGUHL300
HL 300 Chaudière électrique 15 kW avec installation de chauffage, radiateurs, vannes (065.30000)
avec régulateur numérique

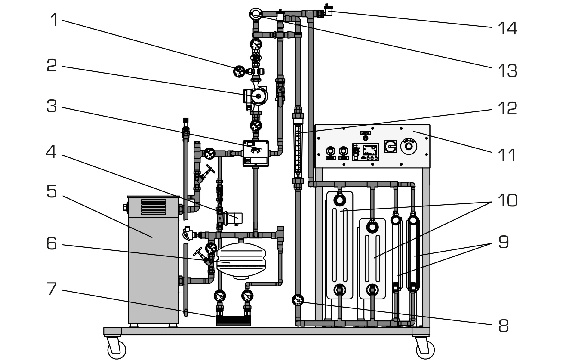

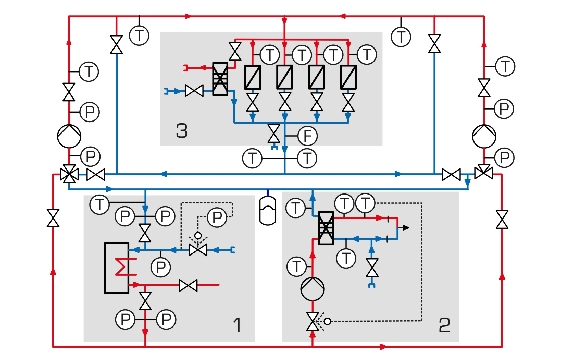

Le banc d'essai comprend deux circuits de chauffage autonomes équipés d'une vanne à trois voies et d'une vanne à quatre voies.
La chaleur produite par une chaudière électrique peut être diffusée par quatre radiateurs différents.
Afin de pouvoir étudier le comportement à pleine charge de la chaudière sur une période prolongée, un échangeur de chaleur à plaques se trouve dans le circuit d'eau sanitaire.
L'installation possède un circuit d'eau avec un vase d'expansion.
Les pressions et les températures significatives sont indiquées par des instruments bien lisibles.
L'installation est commandée par un régulateur numérique conforme à l'état de la technique.
La chaleur produite par une chaudière électrique peut être diffusée par quatre radiateurs différents.
Afin de pouvoir étudier le comportement à pleine charge de la chaudière sur une période prolongée, un échangeur de chaleur à plaques se trouve dans le circuit d'eau sanitaire.
L'installation possède un circuit d'eau avec un vase d'expansion.
Les pressions et les températures significatives sont indiquées par des instruments bien lisibles.
L'installation est commandée par un régulateur numérique conforme à l'état de la technique.
Contenu didactique / Essais
- apprendre à connaître les composants d'une installation de chauffage moderne et leur fonctionnement
- fonctionnement d'un circuit de chauffage à régulation numérique avec une vanne à 3 voies
- fonctionnement d'un circuit de chauffage à régulation numérique avec une vanne à 4 voies
- observations sur un échangeur de chaleur à plaques fonctionnant à contre-courant
- étude des pertes de pression aux robinetteries de différents types
- remplissage d'installations de chauffage
- mise en service d'installations de chauffage
- équilibrage de radiateurs
- détermination des caractéristiques de pompes
- détermination de caractéristiques de réseaux de conduites
- comportement de l'installation en présence d'air dans les conduites
Les grandes lignes
- installation de chauffage moderne avec un régulateur numérique
- circuit d'eau fermé avec vase d'expansion
- apprendre à connaître les composants d'une installation de chauffage moderne et leur fonctionnement
- fonctionnement d'un circuit de chauffage à régulation numérique avec une vanne à 3 voies
- fonctionnement d'un circuit de chauffage à régulation numérique avec une vanne à 4 voies
- observations sur un échangeur de chaleur à plaques fonctionnant à contre-courant
- étude des pertes de pression aux robinetteries de différents types
- remplissage d'installations de chauffage
- mise en service d'installations de chauffage
- équilibrage de radiateurs
- détermination des caractéristiques de pompes
- détermination de caractéristiques de réseaux de conduites
- comportement de l'installation en présence d'air dans les conduites
Les grandes lignes
- installation de chauffage moderne avec un régulateur numérique
- circuit d'eau fermé avec vase d'expansion
Caractéristiques techniques
Chaudière électrique, 4 étages
- puissances de chauffe: 6-9-12-15kW
- max. température de départ de chaudiére: 95°C
- capacité du réservoir d'eau: 16L
Pompe
- puissance absorbée: 70W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Pompe à eau sanitaire
- puissance absorbée: 20W
- débit de refoulement max.: 640L/min
- hauteur de refoulement max.: 1,4m
Echangeur de chaleur à plaques
- capacité: 3kW
- 10 plaques
Compteur d'eau: 2,5m^3^/h
Plages de mesure
- température: 3x 20...120°C / 2x 0...120°C / 2x 0...100°C / 4x 0...80°C
- pression: 8x 0...2,5bar
- débit: 100...1000L/h
400V, 50Hz, 3 phases
Chaudière électrique, 4 étages
- puissances de chauffe: 6-9-12-15kW
- max. température de départ de chaudiére: 95°C
- capacité du réservoir d'eau: 16L
Pompe
- puissance absorbée: 70W
- débit de refoulement max.: 60L/min
- hauteur de refoulement max.: 4m
Pompe à eau sanitaire
- puissance absorbée: 20W
- débit de refoulement max.: 640L/min
- hauteur de refoulement max.: 1,4m
Echangeur de chaleur à plaques
- capacité: 3kW
- 10 plaques
Compteur d'eau: 2,5m^3^/h
Plages de mesure
- température: 3x 20...120°C / 2x 0...120°C / 2x 0...100°C / 4x 0...80°C
- pression: 8x 0...2,5bar
- débit: 100...1000L/h
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 1800x780x2000mm
Poids: env. 280kg
Necessaire au fonctionnement
raccord deau
Liste de livraison
1 banc d'essai
1 mode d'emploi
Lxlxh: 1800x780x2000mm
Poids: env. 280kg
Necessaire au fonctionnement
raccord deau
Liste de livraison
1 banc d'essai
1 mode d'emploi
Poids: 280 Kg
