Cet appareil sert surtout à une introduction aux fondements du génie frigorifique par le biais dessais simples et clairs.
Le mode opératoire ainsi que la manipulation dune installation frigorifique sont faciles à découvrir avec le ET 900.

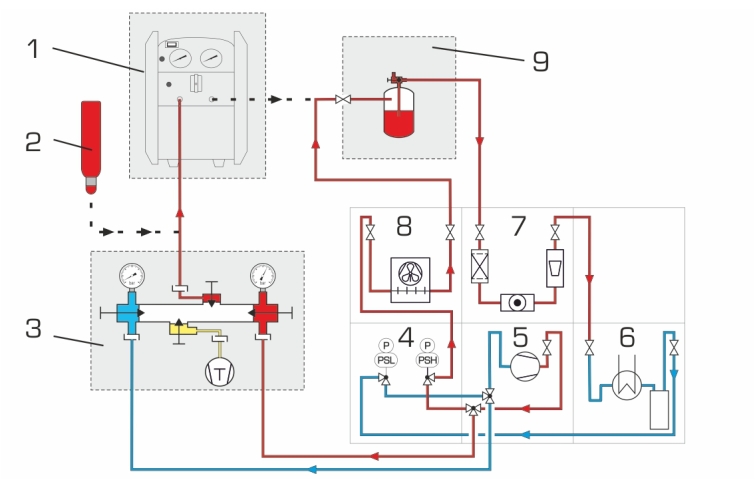

Lappareil dessai comporte tous les composants nécessaires pour un circuit frigorifique entièrement fonctionnel comme le compresseur, le condenseur, lévaporateur et le tube capillaire en guise délément dexpansion.
Des composants supplémentaires complètent létendue de lappareil: champ daffichage et de commande, pressostat et affichage de pression pour protéger le compresseur des hautes pressions ainsi quun débitmètre et un voyant avec filtre/sécheur.
Le condenseur et lévaporateur sont respectivement disponibles deux fois: comme échangeur de chaleur air-agent réfrigérant et échangeur de chaleur eau-agent réfrigérant.
De ce fait, des combinaisons différentes des composants sont possibles.

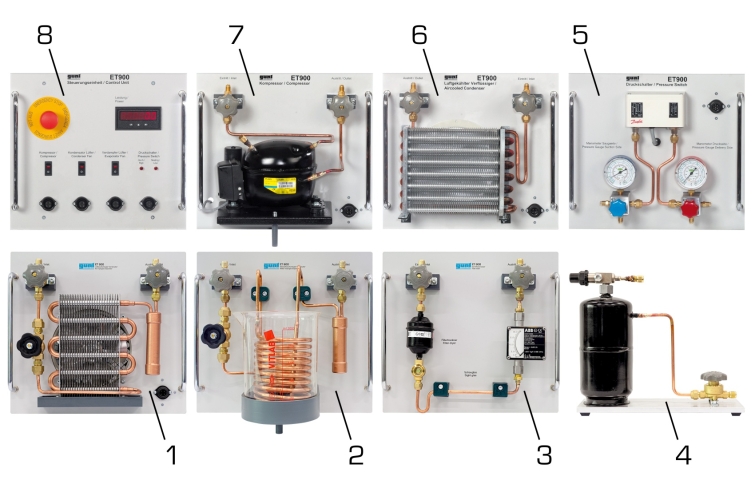

Les composants sont montés sur des plaques et forment un module fini.

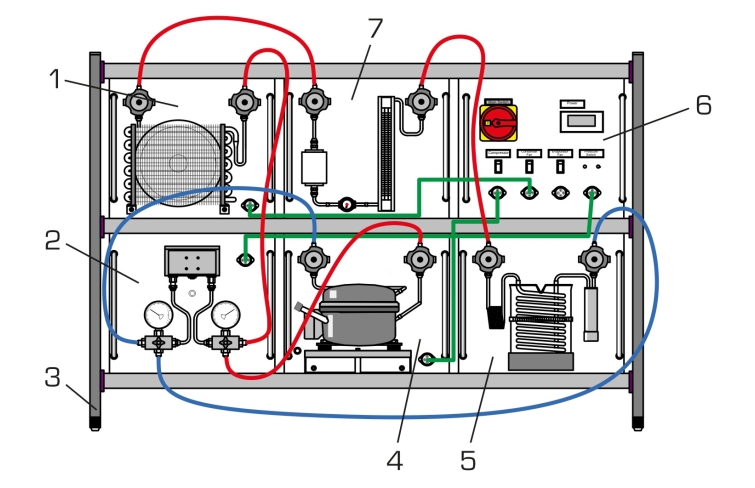

Respectivement 6 des 8 modules sont positionnés dans le bâti et reliés entre eux par des tuyaux et des câbles dalimentation.
Différentes installations frigorifiques simples peuvent être construites de cette manière.
Un appareil de remplissage et dévacuation ET 150.01 est recommandé pour le remplissage de linstallation.
Au cours des essais, ce sont tout dabord les procédures qui sont explicitées dans lappareil ainsi que les changements détat de lagent réfrigérant.
Des expérimentations complémentaires permettent lutilisation de lappareil comme installation frigorifique et comme pompe à chaleur.
Les pressions, le débit et la puissance absorbée du compresseur, comme grandeurs caractéristiques importantes des circuits frigorifiques, sont affichés. La mesure de température se produit avec des thermomètres propres au laboratoire.

Techniques > Thermique > Génie frigorifique et climatique > Génie frigorifique - systèmes d'exercices modulaires
Formations > BAC PRO TISEC > Guide des équipements pour le BAC PRO TISEC

Poids: 30 Kg
Delai de livraison estimé : 16 semaines
