ET 852 Générateur de vapeur électrique pour vapeur surchauffée, avec condenseur (Réf. 061.85200)

Avec interface PC USB et logiciel inclus

Les générateurs de vapeur sont un élément essentiel des centrales thermiques à vapeur.

La vapeur produite est utilisée pour actionner une turbine à vapeur. L´énergie mécanique de la turbine est convertie en énergie électrique par un générateur.

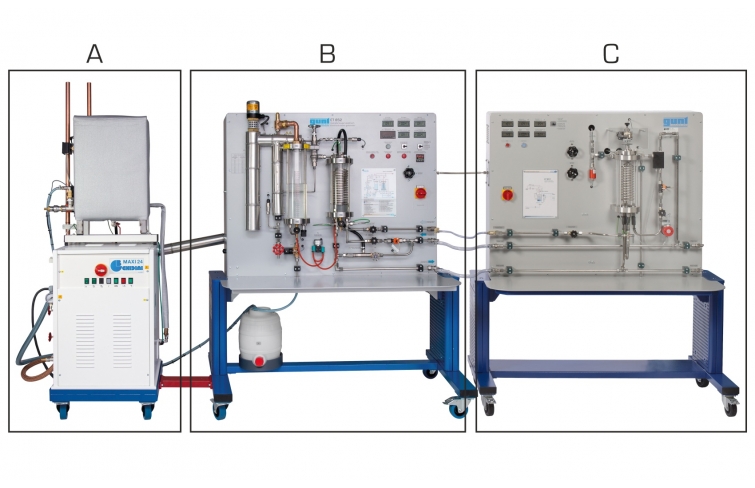

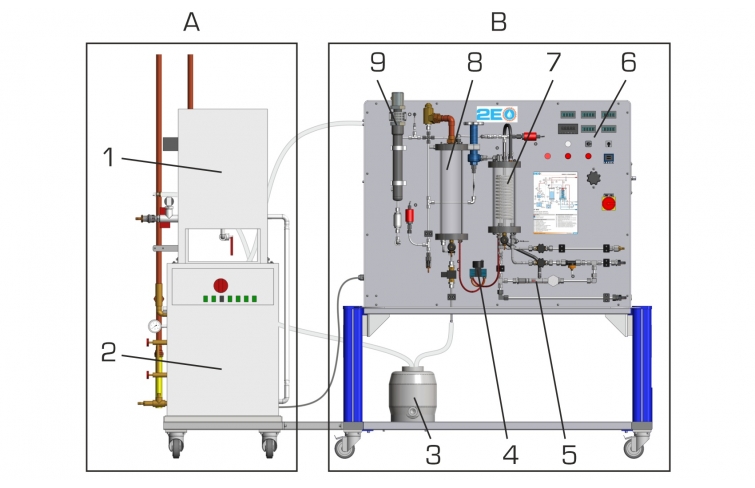

Associé à la turbine à vapeur axiale ET 851, le générateur à vapeur ET 852 forme une centrale thermique à vapeur complète à l´échelle du laboratoire.

L´ ET 852 fonctionne à l´électricité et est donc indépendant de l´ alimentation en combustible et de l´évacuation des gaz d´échappement.

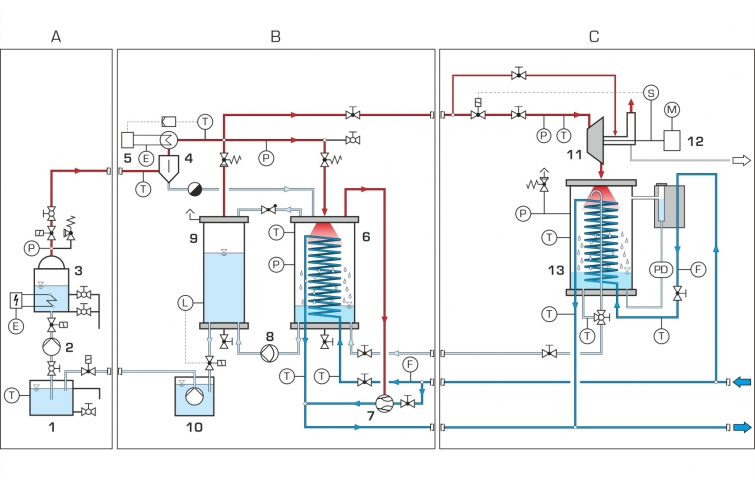

Ses principaux composants sont une chaudière avec un surchauffeur en aval et un condenseur.

L´ eau est pompée dans un réservoir d´ eau d´ alimentation en direction de la chaudière via une régulation de niveau.

Le dispositif de chauffage est commandé par une régulation de pression dans la chaudière.

La vapeur produite est conduite dans le surchauffeur.

La vapeur surchauffée est soit utilisée pour actionner la turbine à vapeur ET 851, soit directement condensée par le condenseur.

Une pompe à condensat achemine l´ eau dans un réservoir de collecte du condensat.

Ce dernier est vidé dans un réservoir de stockage avec une pompe submersible qui ferme le circuit d´ eau en direction du réservoir d´ eau d´ alimentation.

Des capteurs enregistrent la température, la pression et le débit à tous les points pertinents.

Les valeurs mesurées peuvent être lues sur des affichages numériques.

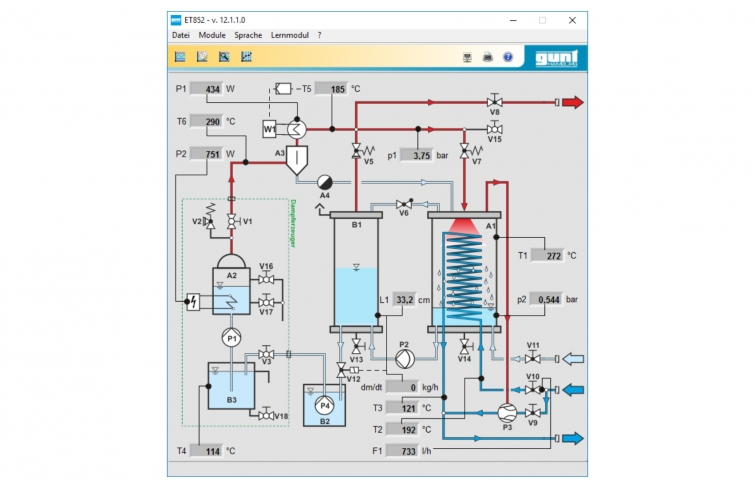

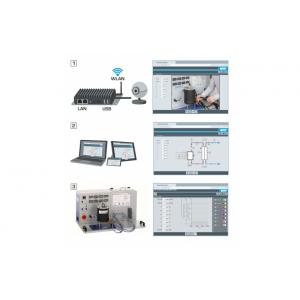

Les valeurs sont transmises à un PC afin d´ y être évaluées à l´ aide du logiciel fourni.

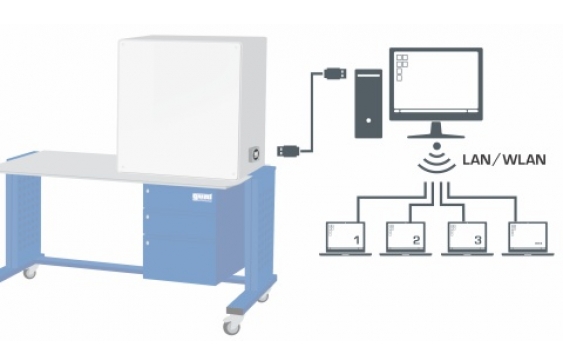

La transmission des données au PC se fait par une interface USB.

Le générateur de vapeur a été soumis à des essais de type et n´ a pas besoin d´être homologué.

Il contient un équipement de sécurité très complet.

Le générateur de vapeur électrique ET 852 est utilisé comme alternative au générateur de vapeur chauffé au gaz ET 850 pour alimenter en vapeur la turbine à vapeur ET 851.



Contenu didactique / Essais


- découverte et étude des caractéristiques spécifiques d´ une chaudière

- rendement d´ un générateur de vapeur

- température et pression de saturation de la vapeur

- enthalpie de la vapeur

- détermination de la densité de flux de chaleur et du coefficient de transfert de chaleur



Les grandes lignes

- production de vapeur surchauffée pour alimenter la turbine à vapeur ET 851

- alternative au générateur de vapeur chauffé au gaz ET 850

- production de vapeur indépendante de l´ alimentation en combustible et de l´évacuation des gaz d´échappement



Caractéristiques techniques


Chaudière

- volume: 24L

- pression max.: 7bar

- puissance de chauffe: 6kW

- production de vapeur max.: 8,1kg/h

Réservoir d´ alimentation en eau: 45L

Surchauffeur

- puissance: 750W

- température max.: 250ºC

Pompe à condensat

- débit max.: 0,6L/min

Pompe submersible

- débit max.: 10L/min

Réservoir de stockage: 15L



Plages de mesure

- température: 6x 0...400ºC

- pression: 0...1,6bar abs. (condenseur),

- 0...16 bar abs. (vapeur fraîche)

- débit: 0...720L/h (eau de refroidissement)



Unité d´ alimentation en vapeur

230V, 60Hz, 3 phases, 400V, 60Hz, 3 phases



Traitement ultérieur de vapeur

230V, 60Hz, 1 phase, 230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh: 2540x790x1990mm

Poids: env. 402kg



Necessaire au fonctionnement

raccord d´ eau: 720L/h, 2bar, drain

PC avec Windows recommandé



Liste de livraison

1 banc d´ essai

1 logiciel GUNT + câble USB

1 jeu d´ accessoires

1 emballage de eau distillée (20L)

1 documentation didactique



Poids: 402 Kg
