Ref: EWTGUET300
ET 300 Échangeur de chaleur eau / air (Réf. 061.30000)
Avec interface PC USB et logiciel inclus

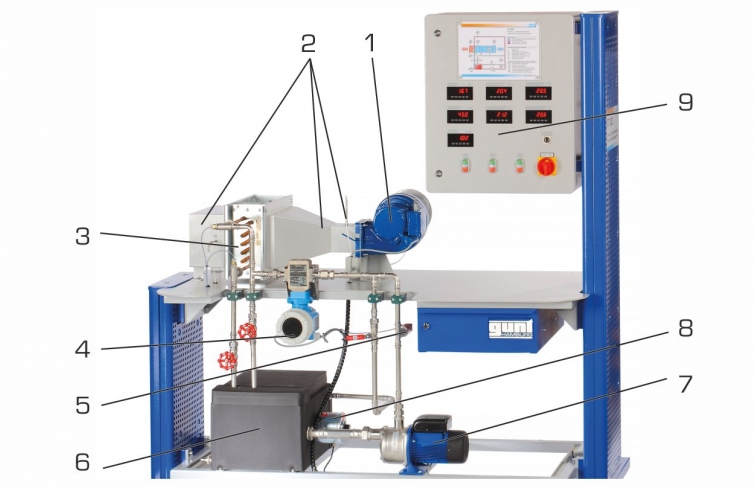

Ce banc d'essai permet d'effectuer des essais quantitatifs sur un échangeur de chaleur eau / air.

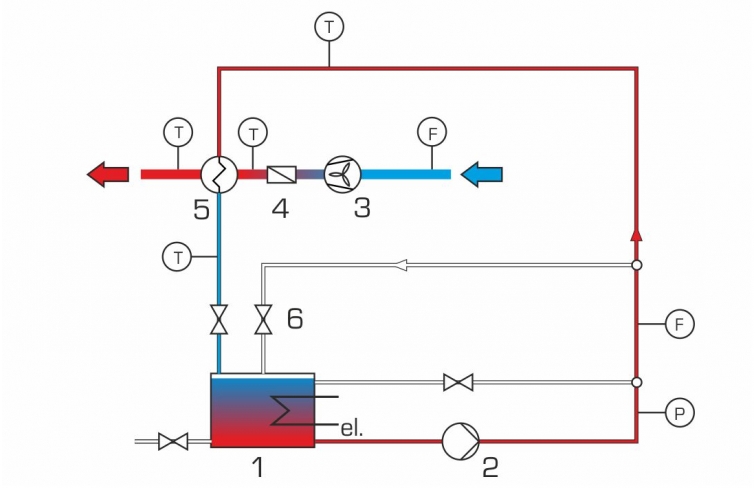

Le banc d'essai possède un circuit d'eau chaude fermé avec dispositif de chauffage, réservoir, pompe et débitmètre.
Un ventilateur radial force l'air à travers l'échangeur de chaleur.
Les écoulements d'eau et d'air sont ajustables.
L'écoulement d'eau est mesuré à l'aide d'un débitmètre électromagnétique; un orifice de mesure sert à la mesure du débit volumétrique d'air.
La mesure des températures d'entrée et de sortie permet d'établir des bilans énergétiques.
Un capteur de pression dans le circuit d'eau permet l'enregistrement de la courbe caractéristique de la pompe.

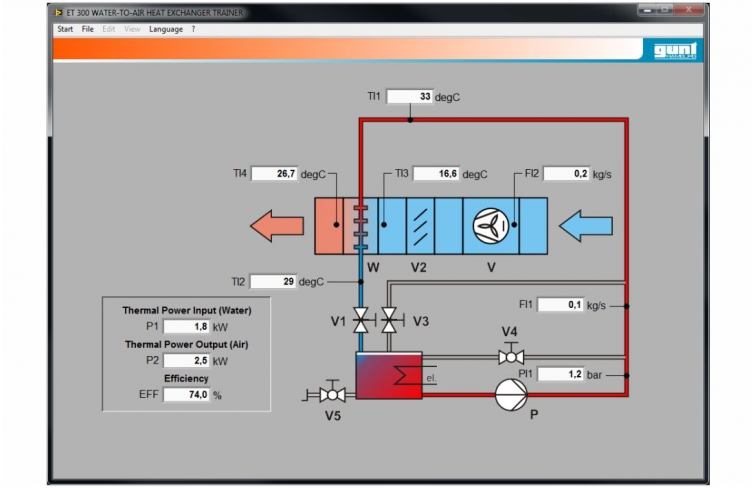

Les valeurs mesurées peuvent être lues sur des affichages numériques. Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le banc d'essai possède un circuit d'eau chaude fermé avec dispositif de chauffage, réservoir, pompe et débitmètre.
Un ventilateur radial force l'air à travers l'échangeur de chaleur.
Les écoulements d'eau et d'air sont ajustables.
L'écoulement d'eau est mesuré à l'aide d'un débitmètre électromagnétique; un orifice de mesure sert à la mesure du débit volumétrique d'air.
La mesure des températures d'entrée et de sortie permet d'établir des bilans énergétiques.
Un capteur de pression dans le circuit d'eau permet l'enregistrement de la courbe caractéristique de la pompe.
Les valeurs mesurées peuvent être lues sur des affichages numériques. Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais
- détermination des flux de chaleur dans l'eau et dans l'air
- détermination du rendement et des pertes
- enregistrement de la courbe caractéristique de la pompe
- mesures de températures et de pressions
- bilans énergétiques
Les grandes lignes
- montage expérimental clair
- circuit fermé d'eau chaude
Les caractéristiques techniques
Pompe
- puissance absorbée: 470W
- débit de refoulement max.: 4,2m^3^/h
- hauteur de refoulement max.: 20,5m
Refroidisseur
- matière: Cu/Al
- surface de transfert moyenne: 2,80m^2^
- capacité: 2kW
- température d'eau: 70°C
Dispositif de chauffage: 2kW
Ventilateur
- puissance absorbée: 0,25kW
- pression différentielle max.: 430Pa
- débit de refoulement max.: 13m^3^/min
Réservoir: 28L
Plages de mesure
- température: 4x 0...100°C
- débit eau: 0...6m^3^/h
- pression de refoulement eau: 0...4bar abs.
- débit massique d'air: 0...250g/s
230V, 50Hz, 1 phase
230V, 60Hz, 1 phase
- détermination des flux de chaleur dans l'eau et dans l'air
- détermination du rendement et des pertes
- enregistrement de la courbe caractéristique de la pompe
- mesures de températures et de pressions
- bilans énergétiques
Les grandes lignes
- montage expérimental clair
- circuit fermé d'eau chaude
Les caractéristiques techniques
Pompe
- puissance absorbée: 470W
- débit de refoulement max.: 4,2m^3^/h
- hauteur de refoulement max.: 20,5m
Refroidisseur
- matière: Cu/Al
- surface de transfert moyenne: 2,80m^2^
- capacité: 2kW
- température d'eau: 70°C
Dispositif de chauffage: 2kW
Ventilateur
- puissance absorbée: 0,25kW
- pression différentielle max.: 430Pa
- débit de refoulement max.: 13m^3^/min
Réservoir: 28L
Plages de mesure
- température: 4x 0...100°C
- débit eau: 0...6m^3^/h
- pression de refoulement eau: 0...4bar abs.
- débit massique d'air: 0...250g/s
230V, 50Hz, 1 phase
230V, 60Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1730x800x1900mm
Poids: env. 220kg
Nécessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 CD avec logiciel GUNT + câble USB
1 notice
Lxlxh: 1730x800x1900mm
Poids: env. 220kg
Nécessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 banc dessai
1 CD avec logiciel GUNT + câble USB
1 notice
Poids: 220 Kg
