Ref: EWTGUET255
ET 255 Exploitation de l'énergie photovoltaïque avec couplage réseau ou site isolé (061.25500)
Composants électriques d'une installation photovoltaïque réelle, simulateur photovoltaïque
Dans les systèmes d'électricité solaire modernes, une utilisation contrôlée en fonction de la demande et de la disponibilité implique la combinaison des deux options d'opération.
Pour ce faire, des systèmes de stockage et des systèmes dits de management de l'énergie sont utilisés pour contrôler les flux d'énergie.

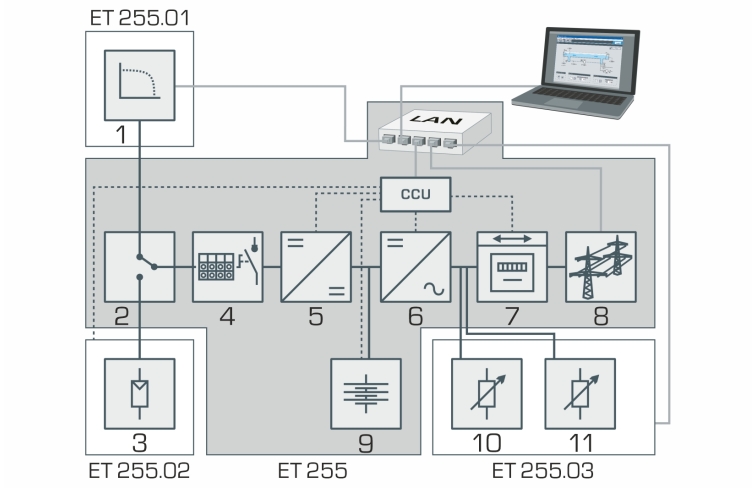

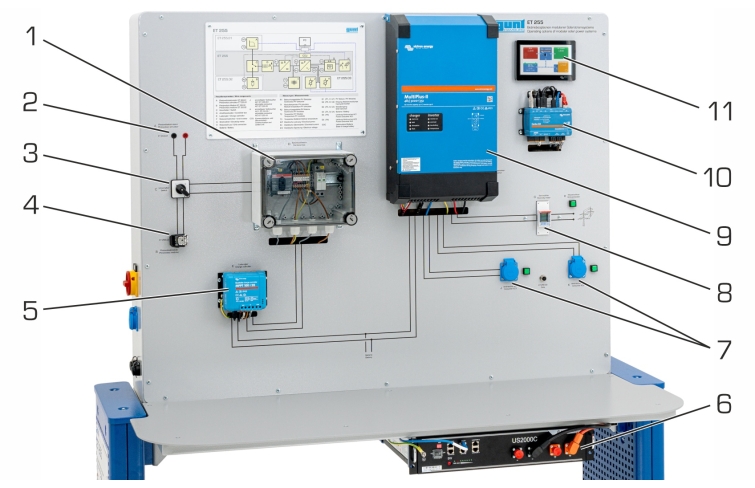

L'ET 255 comprend des éléments en réseau d'un système d'énergie solaire tels que de régulateur de charge, un onduleur de réseau, un accumulateur comme moyen de stockage de l'électricité, un compteur de courant bidirectionnel ainsi un système pour la gestion de l'énergie.
Différents consommateurs contrôlables peuvent être intégrés dans le système d'électricité solaire. Dans
l'unité centrale de communication et de commande (CCU), les données des éléments en réseau sont saisies.
Le simulateur photovoltaïque ET 255.01 ou des modules photovoltaïques réels, comme l'ET 255.02, servent de source d'énergie solaire.
L'accessoire optionnel ET 255.03 contient deux consommateurs électriques contrôlables qui ont une priorité différente lorsqu'ils sont alimentés par ET 255.
Le comportement d'un système d'énergie solaire peut être étudié avec les accessoires dans différentes conditions de fonctionnement.
Pour obtenir un éclairement suffisant, le banc d'essai devrait être exploité avec la lumière du soleil ou la source d'éclairage artificielle HL 313.01, disponible en option.
Les données de fonctionnement du système d'énergie solaire sont affichées sur un écran tactile.
Il est également possible de consulter les données de fonctionnement sur un portail web du fabricant.
L'ET 255 est commandé par le logiciel GUNT sur un PC externe (non fourni) connecté via une interface réseau.

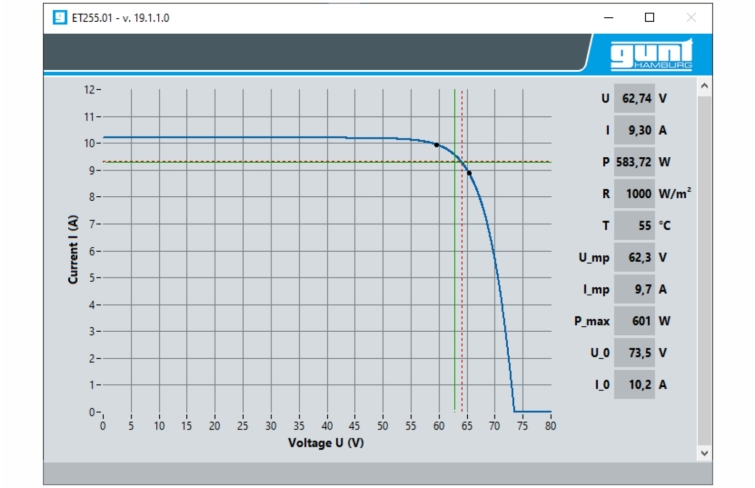

Par ailleurs, le logiciel GUNT permet le pilotage et le paramétrage du simulateur photovoltaïque ET 255.01 disponible en option.
Des profils de production et de consommation typiques peuvent être prédéfinis par le biais de séquences programmées.

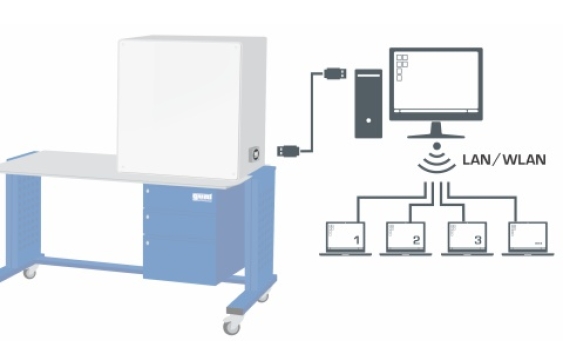

Le logiciel compatible réseau permet de suivre et d'évaluer les essais sur un nombre illimité de postes de travail via connexion LAN/WLAN et le réseau local.
Contenu didactique/essais
- analyse des éléments des systèmes modernes d'utilisation de l'énergie photovoltaïque,
- fonctionnement des modules d'optimisation de la puissance (tracker MPP),
- fonctionnement des onduleurs et des régulateurs de charge,
- comportement en service en cas de variation de l'éclairement et de la température,
- rendement et comportement dynamique des éléments de l'installation,
- systèmes de gestion de l'énergie pour l'optimisation de la consommation propre dans le cadre du fonctionnement en réseau,
- systèmes de gestion de batterie pour une utilisation optimisée des systèmes de stockage,
- cas d'application lors d'une disponibilité variable du réseau,
- essais en cas de profils de production et de consommation prédéfinis.
