ET 250.02 Photovoltaïque en îlotage (Réf. 061.25002)

Module d'extension pour ET 250 avec des composants pour un site isolée

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 En îlotage, il n'existe aucune liaison entre l'installation photovoltaïque et le réseau électrique public.

Les installations photovoltaïques en îlotage sont utilisées par exemple pour l'alimentation en électricité des zones reculées.

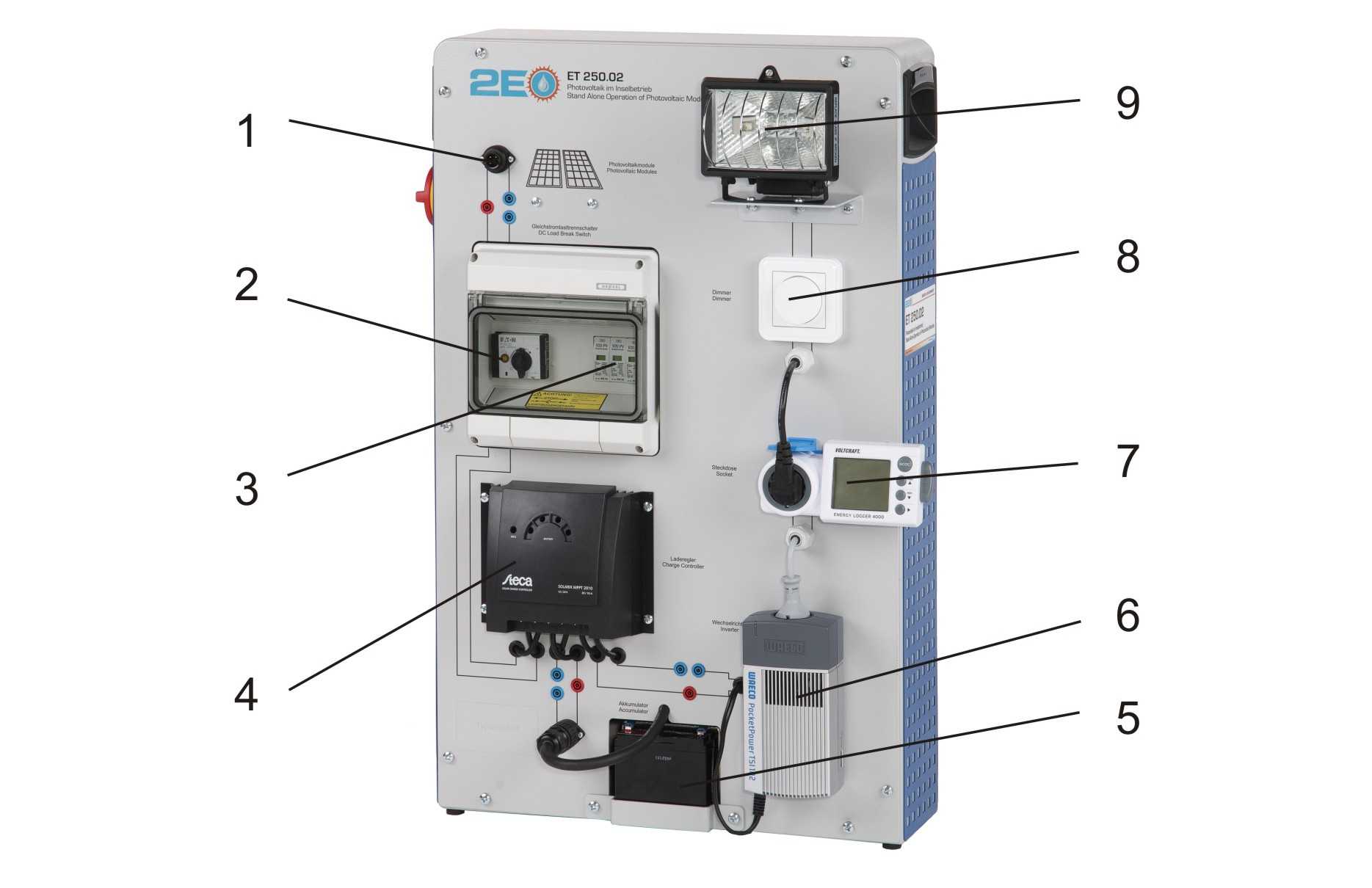

ET 250.02 est destiné à compléter le banc d´ essai ET 250 et intègre des composants d'installation typiques de la pratique photovoltaïque.

Parmi eux, un régulateur de charge, un convertisseur de tension et un accumulateur.

Les composants permettent la conversion et la mise à disposition de l'électricité solaire en fonction des besoins et dans le respect de normes de sécurité certifiées.

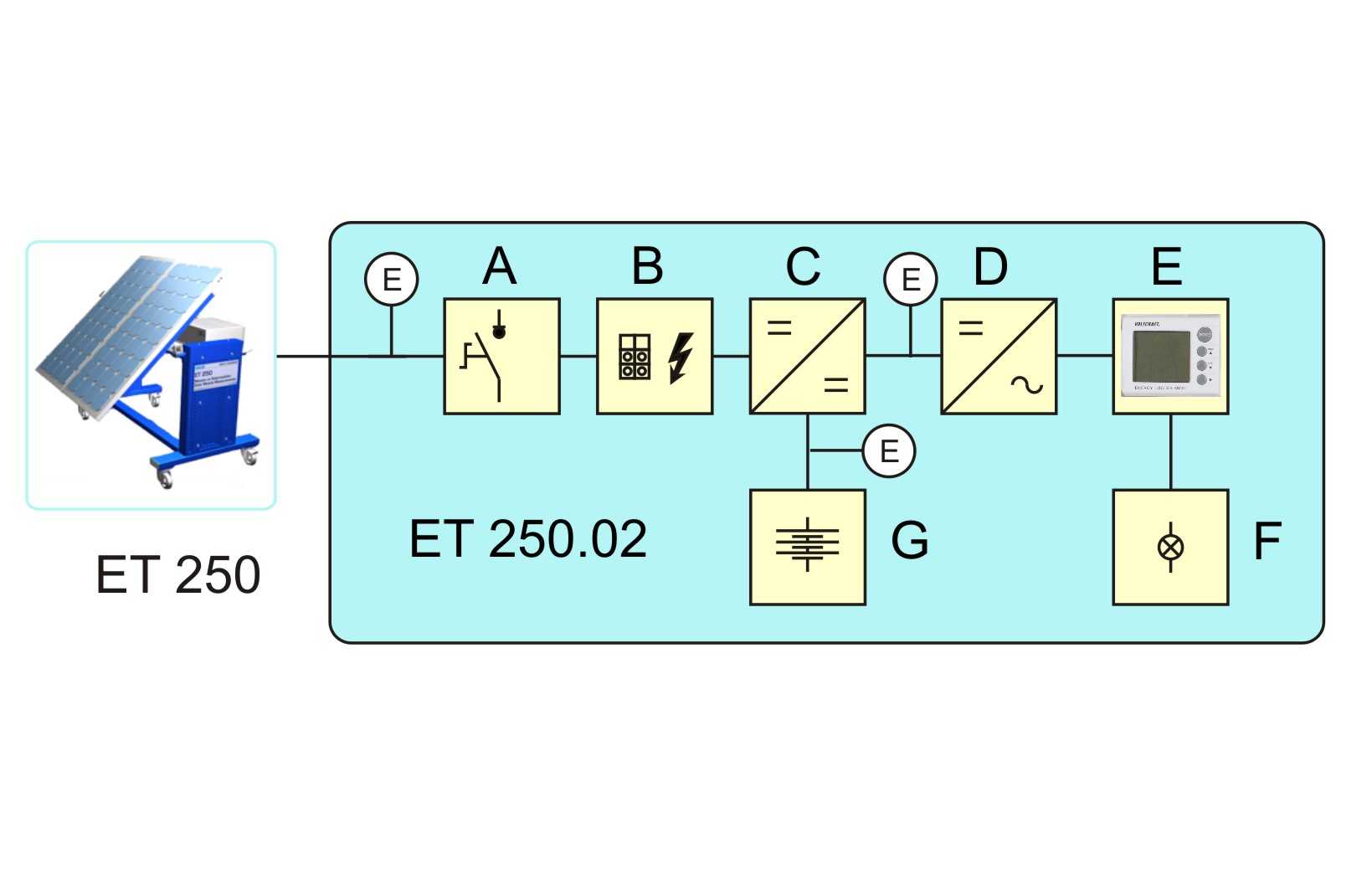

Le courant continu produit est transféré des modules solaires photovoltaïques jusqu'à la fiche de raccordement de l'ET 250.02 par l'intermédiaire d'une liaison électrique à l'ET 250.

Le courant continu circule jusqu'au régulateur de charge en passant par les dispositifs de protection de l'ET 250.02.

L'adaptation de la tension en vue du chargement de l'accumulateur ou pour une consommation directe a lieu dans le régulateur de charge.

Un onduleur permet l'utilisation de consommateurs de courant alternatif typiques.

La comparaison des résultats de mesure à différents points de mesure permet par exemple d'étudier le comportement en service des composants en cas de modification de l'offre et des besoins en électricité.



Contenu didactique / Essais


- composants empruntés à la pratique de l'exploitation de l'électricité solaire en îlotage

- fonction du disjoncteur à courant continu et de la protection contre les surtensions

- fonction d'un régulateur de charge avec optimisation de la puissance (MPPT)

- influence de la charge sur le rendement des composants

- influence des variations de l'offre d'énergie solaire et de la consommation d'électricité sur le rendement du système



Les grandes lignes

- composants conformes à la pratique pour l'exploitation de l'électricité solaire en îlotage

- régulateur de charge avec optimisation de la puissance et fonctions de protection de l'accumulateur

- onduleur pour le fonctionnement de consommateurs de courant alternatif

- lampe halogène à intensité variable pour essais avec charge électrique variable



Les caracté ristiques techniques

Disjoncteur à courant continu

- courant: max. 30A

- tension nominale: 1000V



Parasurtenseur

- courant de décharge nominal: 20kA



Régulateur de charge

- courant de charge: 20A

- tension de fin de charge: env. 14V



Onduleur

- tension d'entrée: 12V

- puissance de sortie: 150W



Accumulateur

- tension nominale: 12V

- capacité nominale: 12Ah



Informations logistiques
Dimensions et poids

Lxlxh: 560x420x820mm

Poids: env. 30kg



Liste de livraison

1 appareil d´ essai

1 documentation didactique



Poids: 30 Kg
Delai de livraison estimé : 16 semaines
