ET 224 Energie Eolienne transmission mécanique et convertion électrique (Réf. 061.22200)

Avec interface PC USB et logiciel inclus

Nouveau

Les performances d´ une éolienne dépendent de ses composants mécaniques et électriques ainsi que de l´ efficacité de système de commande de l´ installation.

L´ influence des paramètres effectifs dans toutes les conditions de fonctionnement pertinentes doit donc être connue.

L´ ET 224 permet d´ observer les composants du train d´ entraînement d´ une éolienne.

Pour faciliter la compréhension, des paramètres importants de l´ installation sont étudiés dans le cadre d´ essais avec des réseaux de caractéristiques simulés.

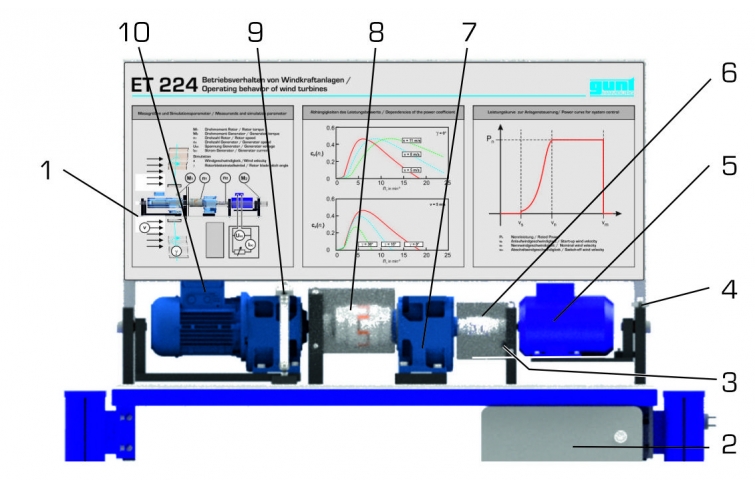

Un moto-réducteur à vitesse de rotation ajustable reproduit le fonctionnement d´ un rotor éolien typique à rotation lente et couple élevé.

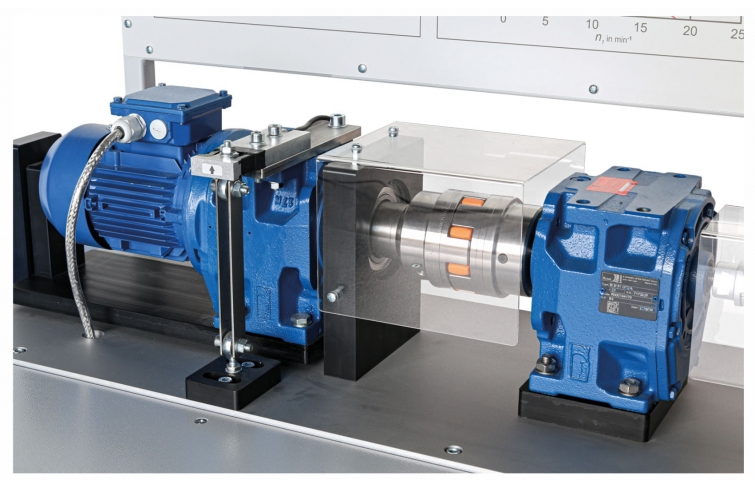

Un engrenage droit à trois étages se trouve entre le côté entraînement à rotation lente et le côté générateur à rotation rapide.

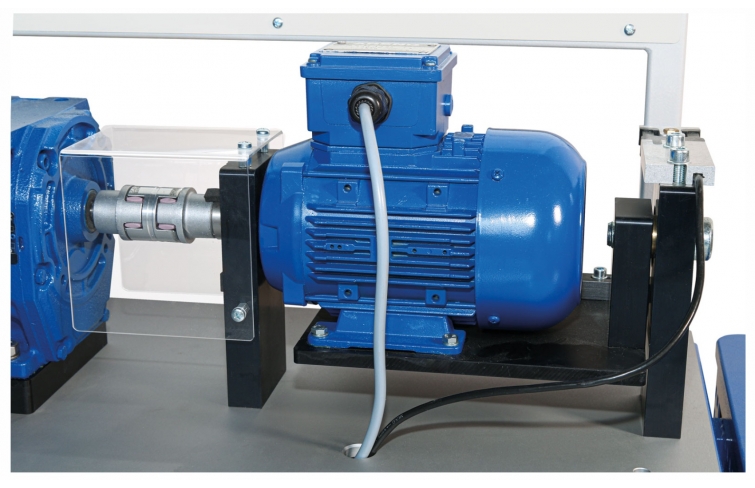

Un générateur synchrone triphasé avec redresseur convertit l´énergie mécanique en énergie électrique.

L´énergie électrique est transférée à une charge électronique.

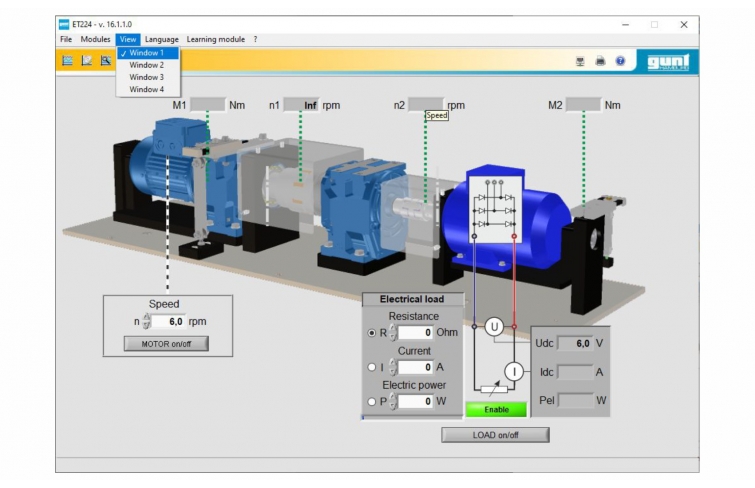

Cette charge électronique peut être commandée soit directement, soit par le module de simulation du logiciel fourni.

La commande et l´ utilisation s´ effectuent par l´ intermédiaire d´ un PC (non compris dans la livraison) connecté par une interface USB.

Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour l´ observation et l´évaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.

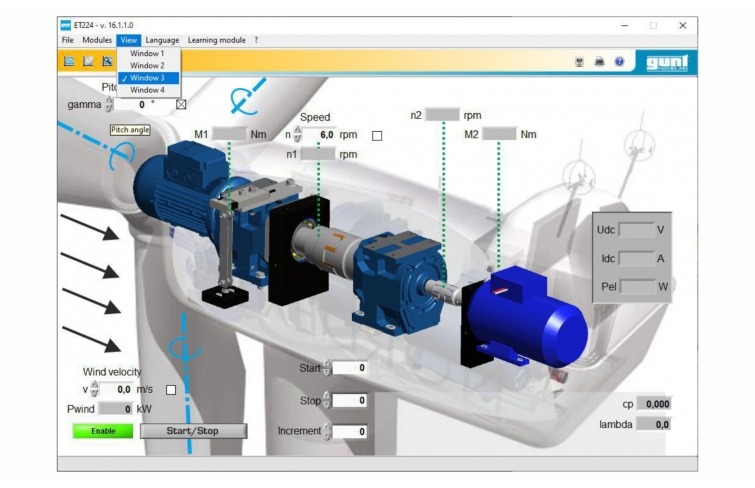

A l´ aide du logiciel, on étudie les réseaux de caractéristiques simulés du rotor éolien en fonction de la vitesse du vent et de l´ angle des pales du rotor.

La puissance disponible au niveau du générateur ainsi que les couples au niveau du train d´ entraînement peuvent être mesurés sous les paramètres de fonctionnement ou de simulation sélectionnés.

La vitesse de rotation du générateur ainsi que les couples côté entraînement et côté générateur sont mesurés par des capteurs et affichés numériquement dans le logiciel.

Différentes fenêtres de commande du logiciel sont disponibles pour la réalisation des essais.

Il est possible d´ effectuer des mesures individuelles, des enregistrements automatisés de caractéristiques et de réseaux de caractéristiques, ainsi que des mesures en mode autonome de l´ installation guidée par le vent.



Contenu didactique / Essais


- conversion de l´énergie cinétique en énergie électrique

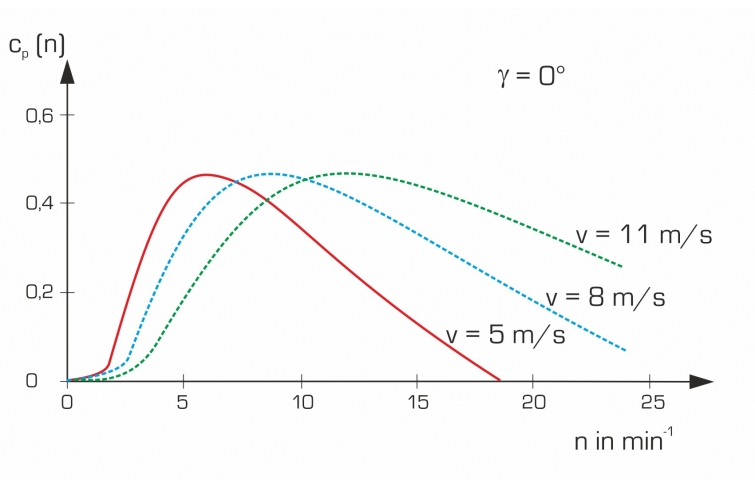

- coefficient de puissance et vitesse spécifique

- comportement en service des éoliennes étude de l´ influence du couple et de la vitesse de rotation sur le rendement de l´ engrenage et du générateur

- étude de l´ influence de la vitesse du vent et de l´ angle des pales du rotor sur la caractéristique de couple typique d´ un rotor éolien

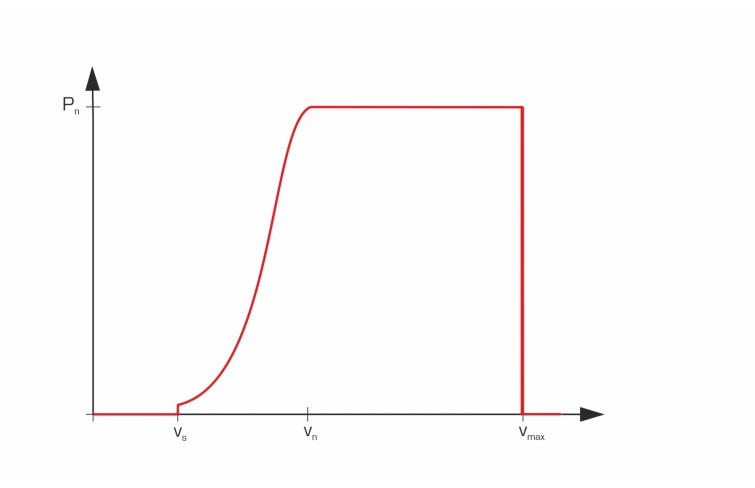

- limitation de la puissance par le biais de la commande de la vitesse et de l´ angle des pales du rotor

-familiarisation avec la commande des éoliennes guidées par le vent en mode autonome

- GUNT-E-Learning

cours multimédia en ligne sur les principes de base de l´énergie éolienne

apprentissage indépendant du temps et du lieu

accès via un navigateur Internet

contrôle par un examen ciblé du contenu didactique



Les grandes lignes

- l´ unité d´ entraînement à basse vitesse simule le rotor éolien

- logiciel de mesure et de simulation avec fonction de contrôle de la charge électronique

- enregistrement automatisé des réseaux de caractéristiques en fonction de la vitesse du vent, de l´ angle des pales et de la vitesse du rotor

- capacité de mise en réseau: l´ accès en réseau aux essais en cours par un nombre quelconque de postes de travail externes



Caractéristiques techniques


Générateur synchrone triphasé

- vitesse nominale: 1800min-1

- puissance max.: 250W

- courant max.: 4A

-tension max.: 280V

Engrenage droit

- rapport de transmission: 1:53

- charge admissible nominale: 335Nm

- rendement nominal: 94%

Moteur d´ entraînement

- vitesse de rotation nominale: 22Min-1

- plage de vitesse de rotation: 3...22Min-1

- puissance nominale: 0,37kW

- couple max.: 153Nm



Plages de mesure

- vitesse de rotation: 0...2800min-1

- couple: 0...200Nm (entraînement)

- couple: 0...10Nm (générateur)

- courant: 0,005...25A

- tension: 0...300V



230V, 50Hz, 1 phase



Informations logistiques
Dimensions et poids Lxlxh: 1480x780x1500mm Poids: env. 105kg



Nécessaire pour le fonctionnement

PC avec Windows



Liste de livraison

appareil d´ essai + 1 logiciel GUNT + câble USB + 1 documentation didactique



Poids: 105 Kg
Delai de livraison estimé : 16 semaines
