Les capteurs cylindro-paraboliques sont constitués de surfaces miroirs de forme parabolique dans lesquelles le rayonnement solaire est collecté et concentré dans un absorbeur.
Un liquide caloporteur circule dans le tube absorbeur, transportant la chaleur vers sa destination.
Avec lET 203, les aspects essentiels de lexploitation de lénergie solaire thermique sont étudiés sur un capteur cylindro-parabolique.
À cet effet, le rayonnement solaire est concentré par un miroir parabolique sur un tube absorbeur.
Lénergie de rayonnement est absorbée et transformée en chaleur.
Pour réduire les pertes de chaleur, le tube absorbeur est équipé dune enveloppe en verre à double paroi.
La chaleur est transmise à un liquide caloporteur dans le circuit solaire via une conduite se trouvant dans labsorbeur.
La chaleur est transférée au circuit deau chaude et au réservoir de stockage via un échangeur de chaleur à plaques.
Le capteur cylindro-parabolique peut être orienté en fonction de la position du soleil grâce à deux motoréducteurs.
On a ici deux possibilités de commande: soit en fonction de données astronomiques calculées, soit par lintermédiaire de capteurs.
Le circuit solaire est protégé par un vase dexpansion et une soupape de sécurité.
Les températures dans le réservoir, à la sortie et à lentrée du capteur ainsi que le débit dans le circuit solaire sont enregistrés.
Lutilisation et la commande se font par lAPI et lécran tactile.
Grâce à un routeur intégré, le banc dessai peut être alternativement commandé et exploité par un dispositif terminal.
Linterface utilisateur peut également être affichée sur des terminaux supplémentaires (screen mirroring).
Via lAPI, les valeurs de mesure peuvent être enregistrées en interne.
Laccès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC afin dy être exploitées à laide du logiciel GUNT.

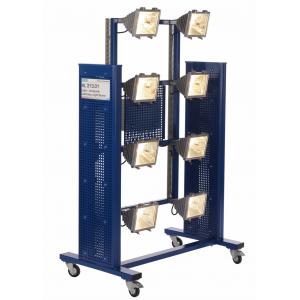

Le capteur est suspendu de manière à pouvoir pivoter et peut être orienté à la verticale pour les essais avec la source de lumière artificielle HL 313.01.
Des roulettes et supports mobiles permettent de positionner le banc dessai à un endroit approprié à lextérieur.
