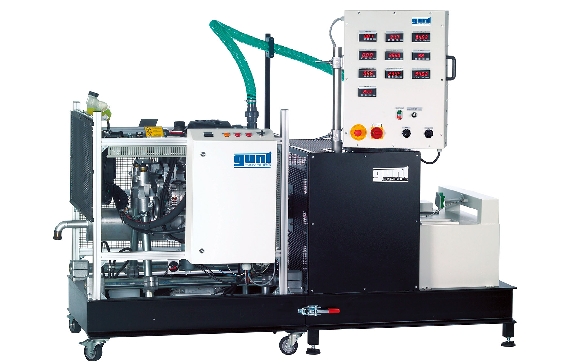

Ce banc dessai permet de mesurer la puissance des moteurs à combustion interne jusquà une puissance de 75kW.

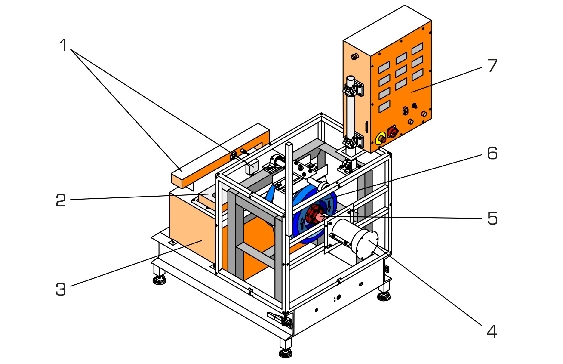

Le banc dessai complet se compose de deux éléments principaux:
CT 400 comme unité de commande et de charge et un moteur au choix: moteur essence CT 400.01 ou moteur diesel CT 400.02.
Le moteur devant faire lobjet de létude est raccordé au CT 400 au moyen dun accouplement avec arbre de transmission.
La fonction principale du CT 400 est la mise à disposition de la puissance de freinage nécessaire.

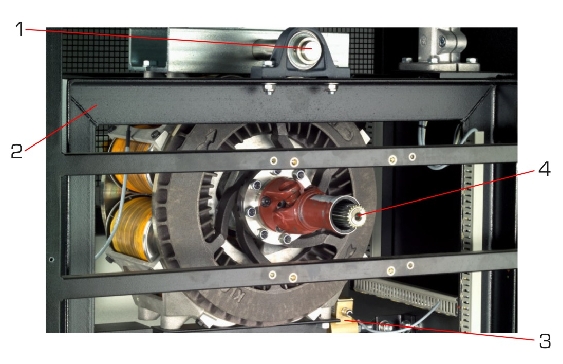

Un ralentisseur électromagnétique refroidi par air sert densemble de freinage.
Le couple de freinage peut être réglé avec précision à laide du courant dexcitation.
La mesure du couple de freinage seffectue à laide de lensemble de freinage monté de manière flottante et du capteur de force.
Grâce au refroidissement par air du frein, le banc dessai pour moteurs ne nécessite aucune amenée ni aucune évacuation de lair de refroidissement.
Un réservoir de stabilisation avec un canal dadmission pour lair de combustion se trouve sur le châssis. La quantité dair aspirée est mesurée dans le canal.
Le coffret de commande contient des affichages numériques pour la vitesse de rotation, le couple, le débit de lair dadmission et les températures (gaz déchappement, huile moteur, eau de refroidissement du moteur (entrée et sortie), carburant et air dadmission).
Le coffret de commande est orientable de sorte quun angle dobservation optimal puisse être réglé pour lutilisateur.

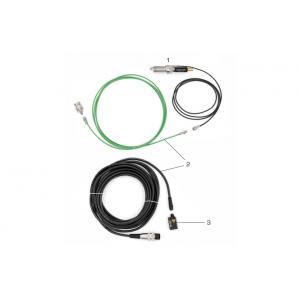

La transmission des données entre lunité de charge CT 400 et le moteur seffectue par un câble de transmission des données reliant les armoires de commande des deux appareils.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

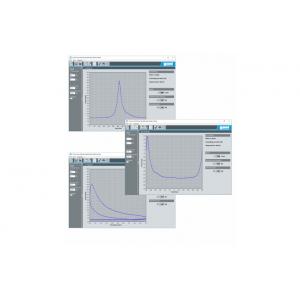

Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB
Outre les dispositifs de sécurité usuels (par ex. pression dhuile, limiteur de température), lunité de charge comprend un interrupteur de fin de course pour contrôler si le frein et le moteur sont correctement reliés entre eux.

Techniques > Thermique > Moteurs a combustion interne > Bancs d'essai pour moteurs supérieurs à 12 kW

Poids: 250 Kg
Delai de livraison estimé : 16 semaines
