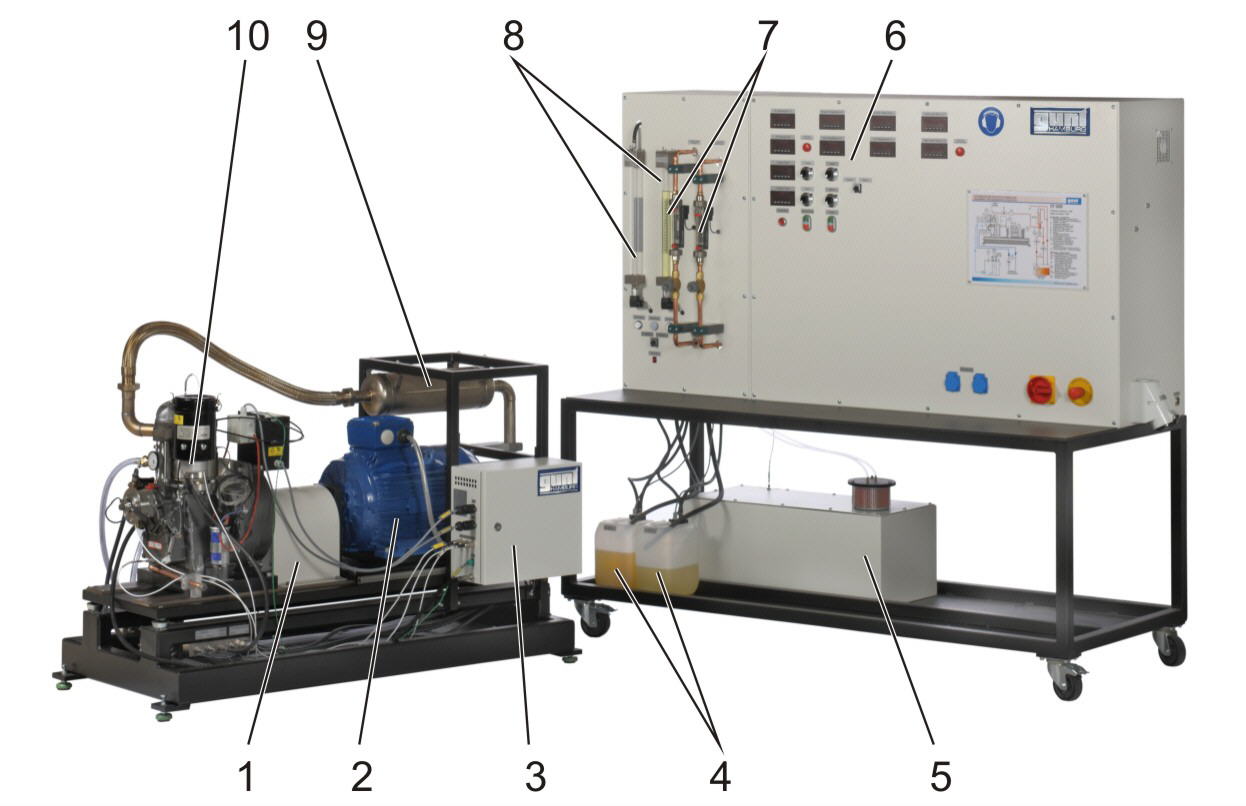

CT 300 Banc d'essai pour moteurs, 11kW (Réf. 063.30000)
Avec interface PC USB et logiciel inclus
Ce banc dessai permet de mesurer la puissance des moteurs à combustion interne jusquà une puissance de 11kW.
Le banc dessai complet se compose de deux éléments principaux:
CT 300 comme unité de commande et de charge et un moteur au choix:
moteur dessai monocylindre (CT 300.03, refroidi par eau)

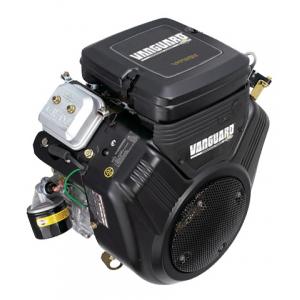

moteur essence 2 cylindres (CT 300.04, refr. par air)
moteur diesel à 2 cylindres (CT 300.05, refr. par eau).
La fonction principale du CT 300 est la mise à disposition de la puissance de freinage nécessaire.
Un moteur asynchrone refroidi par air avec unité de récuération dénergie sert densemble de freinage.
La vitesse de rotation du frein peut être ajustée avec précision à laide dun convertisseur de fréquence.
Grâce à la récuération de lénergie de freinage dans le réseau, on obtient un fonctionnement à haut rendement énergétique du banc dessai.
La mesure du couple seffectue à laide de lensemble de freinage monté de manière flottante et du capteur de force.
Le moteur est monté sur une fondation et raccordé au moteur asynchrone.
La fondation est isolée des vibrations de manière à ce que de vibrations ne soient pas transmises à lenvironnement.
Le moteur asynchrone est utilisé dans un 1 ^er^ temps pour démarrer le moteur.
Dès que le moteur fonctionne, le moteur asynchrone avec lunité de récuération dénergie sert de frein pour charger le moteur.
La puissance de freinage est alors réalimentée dans le réseau électrique.
Les réservoirs de carburant et un réservoir de stabilisation pour lair dadmission se trouvent dans la partie inférieure du châssis mobile. Deux
systèmes de mesure de carburant séparés permettent le changement vite entre le fonctionnement à diesel et à essence.

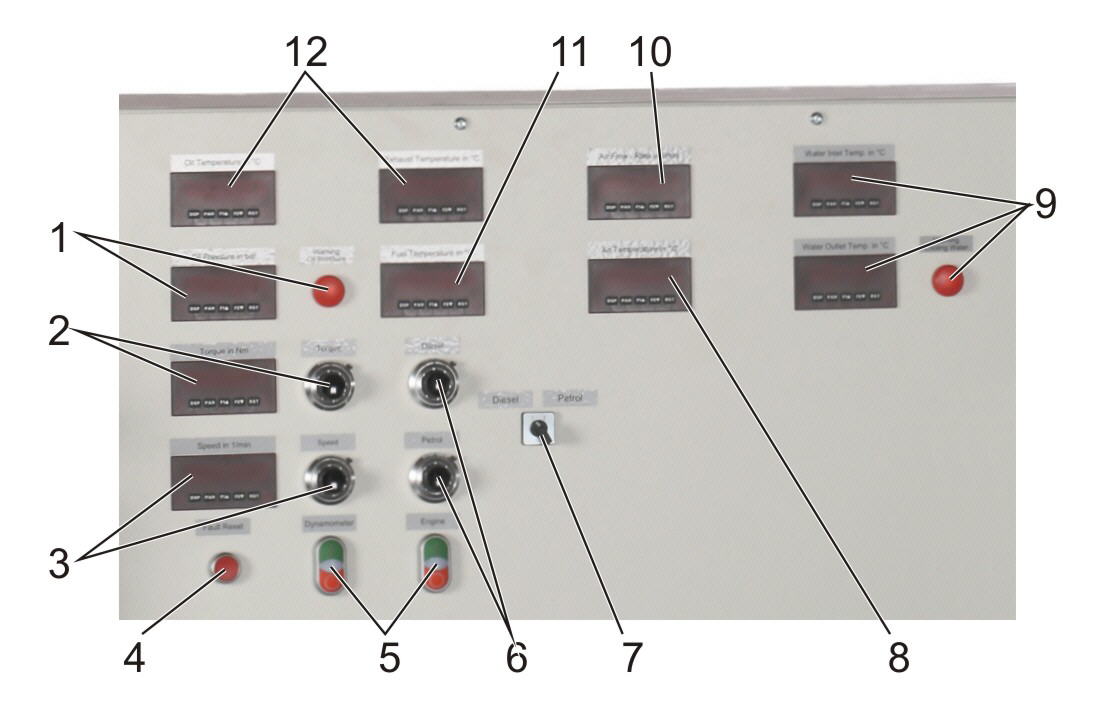

Le coffret de commande contient des affichages numériques pour la vitesse de rotation, le couple, la consommation dair et les températures (entrée et sortie d'eau de refroidissement du moteur, gaz déchappement, carburant et air dadmission).

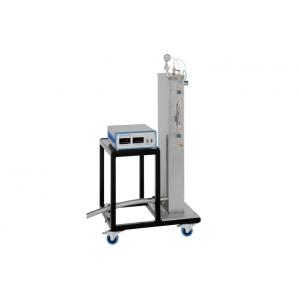

La consommation de carburant, le débit deau de refroidissement du moteur et du calorimètre CT 300.01 disponible en option sont affichés en analogique.

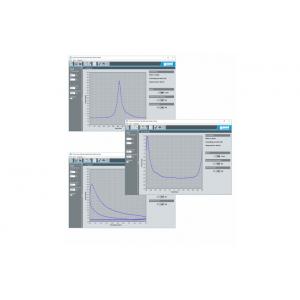

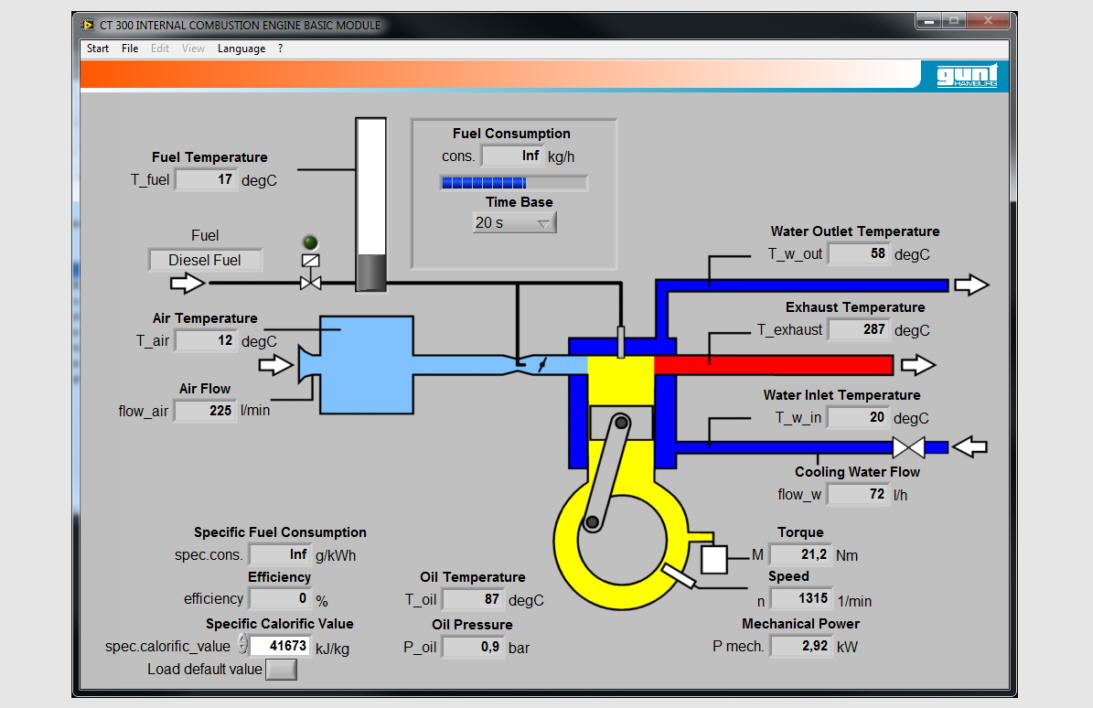

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Un dispositif de levage est nécessaire pour remplacer les moteurs.
Le banc dessai complet se compose de deux éléments principaux:
CT 300 comme unité de commande et de charge et un moteur au choix:
moteur dessai monocylindre (CT 300.03, refroidi par eau)
moteur essence 2 cylindres (CT 300.04, refr. par air)
moteur diesel à 2 cylindres (CT 300.05, refr. par eau).
La fonction principale du CT 300 est la mise à disposition de la puissance de freinage nécessaire.
Un moteur asynchrone refroidi par air avec unité de récuération dénergie sert densemble de freinage.
La vitesse de rotation du frein peut être ajustée avec précision à laide dun convertisseur de fréquence.
Grâce à la récuération de lénergie de freinage dans le réseau, on obtient un fonctionnement à haut rendement énergétique du banc dessai.
La mesure du couple seffectue à laide de lensemble de freinage monté de manière flottante et du capteur de force.
Le moteur est monté sur une fondation et raccordé au moteur asynchrone.
La fondation est isolée des vibrations de manière à ce que de vibrations ne soient pas transmises à lenvironnement.
Le moteur asynchrone est utilisé dans un 1 ^er^ temps pour démarrer le moteur.
Dès que le moteur fonctionne, le moteur asynchrone avec lunité de récuération dénergie sert de frein pour charger le moteur.
La puissance de freinage est alors réalimentée dans le réseau électrique.
Les réservoirs de carburant et un réservoir de stabilisation pour lair dadmission se trouvent dans la partie inférieure du châssis mobile. Deux
systèmes de mesure de carburant séparés permettent le changement vite entre le fonctionnement à diesel et à essence.
Le coffret de commande contient des affichages numériques pour la vitesse de rotation, le couple, la consommation dair et les températures (entrée et sortie d'eau de refroidissement du moteur, gaz déchappement, carburant et air dadmission).
La consommation de carburant, le débit deau de refroidissement du moteur et du calorimètre CT 300.01 disponible en option sont affichés en analogique.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Un dispositif de levage est nécessaire pour remplacer les moteurs.
Contenu didactique / Essais
en combinaison avec un moteur (p. ex. CT 300.03)
- enregistrement des courbes de couple et de puissance
- détermination de la consommation de carburant spécifique, du coefficient de rendement, du coefficient dair » et de la perte par frottement (en mode entraîné)
- établissement de bilans énergétiques (pour les moteurs refroidis par eau)
Les grandes lignes
- Banc dessai pour moteur dessai monocylindre et moteurs deux cylindres jusquà 11kW
- Moteur asynchrone comme unité de charge, utilisable également comme démarreur
- enregistrement des courbes de couple et de puissance
- détermination de la consommation de carburant spécifique, du coefficient de rendement, du coefficient dair » et de la perte par frottement (en mode entraîné)
- établissement de bilans énergétiques (pour les moteurs refroidis par eau)
Les grandes lignes
- Banc dessai pour moteur dessai monocylindre et moteurs deux cylindres jusquà 11kW
- Moteur asynchrone comme unité de charge, utilisable également comme démarreur
Caractéristiques techniques
Moteur asynchrone comme frein
- puissance nominale: 11kW à 3000min ^-1^
- unité de récuération dénergie: 13kW
Plages de mesure
- couple: -200...200Nm
- vitesse de rotation: 0...5000min ^-1^
- air dadmission via la pression différentielle: 0...938L/min
- températures: 4x 0...120°C, huile: 1x 0...150°C, gaz déchappement: 1x 0...900°C
- débit deau de refroidissement: moteur: 0...250L/h
- pression dhuile: 0...6bar
400V, 50Hz, 3 phases
Moteur asynchrone comme frein
- puissance nominale: 11kW à 3000min ^-1^
- unité de récuération dénergie: 13kW
Plages de mesure
- couple: -200...200Nm
- vitesse de rotation: 0...5000min ^-1^
- air dadmission via la pression différentielle: 0...938L/min
- températures: 4x 0...120°C, huile: 1x 0...150°C, gaz déchappement: 1x 0...900°C
- débit deau de refroidissement: moteur: 0...250L/h
- pression dhuile: 0...6bar
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 2100x790x1800mm (coffret de commande)
Lxlxh: 1550x800x910mm (fondation)
Poids: env. 350kg
Necessaire au fonctionnement
raccord deau: 500L/h
ventilation, évacuation des gaz déchappement
Liste de livraison
1 banc dessai (sans moteur)
1 CD avec logiciel GUNT + câble USB
1 jeu de flexibles de raccordement, câbles et outils
1 documentation didactique
Lxlxh: 2100x790x1800mm (coffret de commande)
Lxlxh: 1550x800x910mm (fondation)
Poids: env. 350kg
Necessaire au fonctionnement
raccord deau: 500L/h
ventilation, évacuation des gaz déchappement
Liste de livraison
1 banc dessai (sans moteur)
1 CD avec logiciel GUNT + câble USB
1 jeu de flexibles de raccordement, câbles et outils
1 documentation didactique
Poids: 350 Kg Delai de livraison estimé : 24 semaines
