Les poutres sont des éléments de la construction de machine et du bâtiment.
Une poutre est un composant en forme de barre pour lequel les dimensions de section sont sensiblement inférieures à la longueur et qui est chargée en longueur et transversalement par rapport à son axe longitudinal.
La charge appliquée transversalement par rapport à laxe longitudinal génère une déformation de la poutre, appelée flexion.
De par ses dimensions, la poutre est considérée comme un modèle unidimensionnel.
La résistance des matériaux permet de traiter les contraintes et les déformations consécutives aux charges exercées sur un composant.
Lutilisation de la poutre droite permet de dispenser de manière appropriée les bases de la résistance des matériaux.

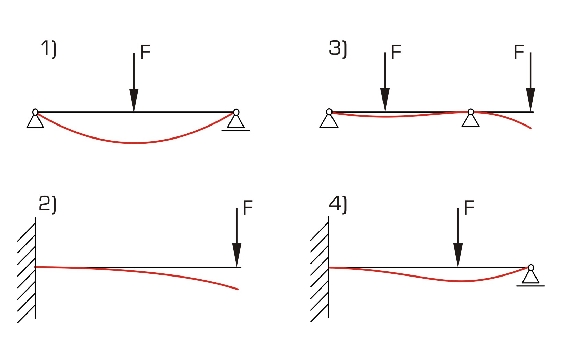

La poutre étudiée dans le WP 950 peut être montée de différentes manières.

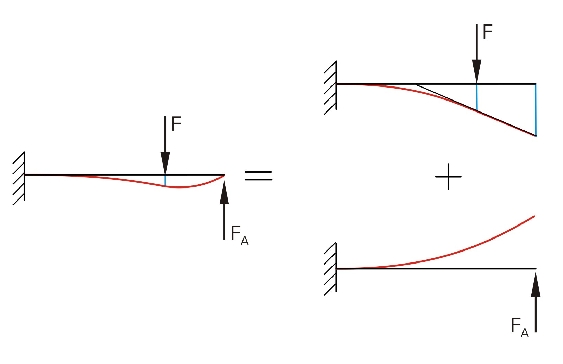

Cela permet de générer des systèmes isostatiques et hyperstatiques pouvant être chargés de différentes poids.
Les points d'application de la charge peuvent être déplacés.

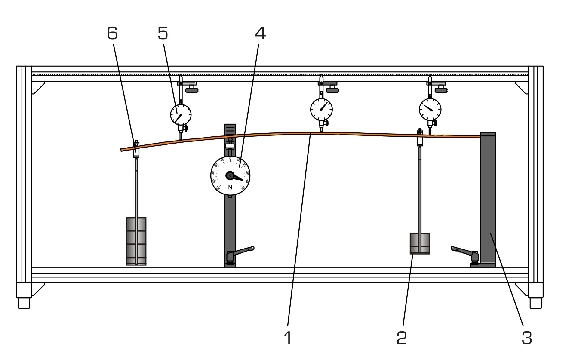

Les déformations qui en résultent sont enregistrées par trois comparateurs à cadran.
Trois appuis articulés avec dynamomètres à cadran intégrés indiquent directement les réactions des paliers.
Les appuis articulés sont réglables en hauteur afin de compenser linfluence du propre poids de la poutre étudiée.
Un 4^ème^ appui sert à lencastrement de la poutre.
Cinq poutres de différentes épaisseurs ou composées de différents matériaux illustrent linfluence de la géométrie et du module d'élasticité sur la déformation de la poutre soumise à une charge.
Les pièces dessai sont logées de manière claire et protégées dans un système de rangement.
Lensemble du montage expérimental est monté dans un bâti.

Techniques > Mécanique > Résistance des matériaux > Déformations élastiques
Formations > STI2D > Architecture & Construction
Formations > STI2D > Innovation Technologique & Eco Conception
Formations > STI2D > Tronc Commun

Poids: 49 Kg
Delai de livraison estimé : 5 semaines
