Ref: EWTGUWP500
WP 500 Essai de torsion, 30Nm (Réf. 020.50000)
Contient : appareil d'essai de torsion complet, 6 échantillons, documentation didactique

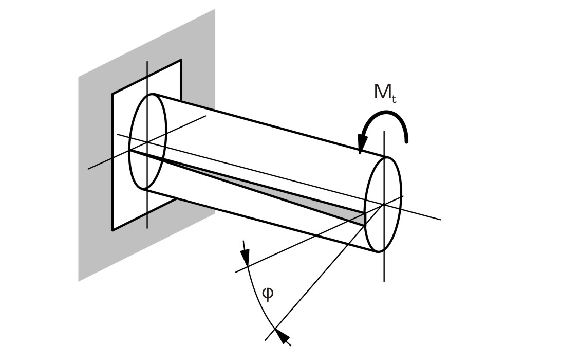

Lessai de torsion fait partie des méthodes dessai destructif, et étudie le comportement plastique des matériaux.
Dans la pratique, on se sert de cette méthode dessai pour tester des composants qui sont tordus pendant leur utilisation, comme par exemple les vis, arbres, axes, fils et ressorts.

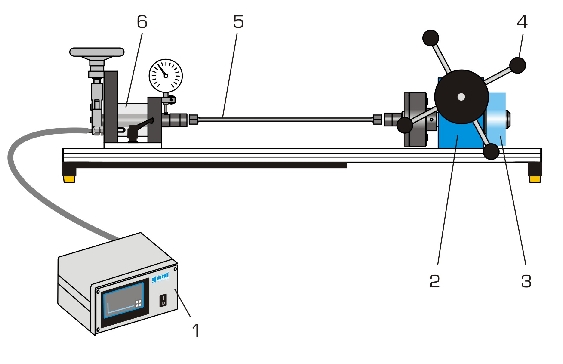

Lappareil dessai WP 500 permet de réaliser des essais de torsion, durant lesquels des éprouvettes sont tordues jusquà la rupture.
Grâce à la clarté du montage et à la facilité dutilisation, on peut observer tous les détails et les phases de lessai.
Lors de lessai, des éprouvettes métalliques sont tordues jusquà leur destruction, suite à une rupture de cisaillement typique.
Le moment de torsion est appliqué manuellement par le biais dune roue à main et dun engrenage à vis sans fin.
La plaque de base est renforcée contre la torsion. Un capot de protection transparent protège des éclats.
Le moment de torsion efficace est mesuré au moyen dun couplemètre équipé de jauges de contrainte, et peut être lu directement sur un affichage.

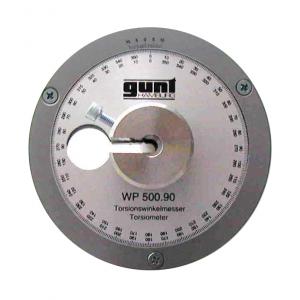

Langle de torsion est enregistré par un codeur incrémental et peut lui aussi être lu directement.
Les valeurs de mesure sont transmises vers un PC, afin dy être évaluées à laide du logiciel.
Des éprouvettes constituées de divers matériaux, et de longueurs différentes, sont comprises dans la liste de livraison.
Pour sadapter aux différentes longueurs des éprouvettes, le dispositif de mesure peut être déplacé sur le bâti rigide.
Dans la pratique, on se sert de cette méthode dessai pour tester des composants qui sont tordus pendant leur utilisation, comme par exemple les vis, arbres, axes, fils et ressorts.
Lappareil dessai WP 500 permet de réaliser des essais de torsion, durant lesquels des éprouvettes sont tordues jusquà la rupture.
Grâce à la clarté du montage et à la facilité dutilisation, on peut observer tous les détails et les phases de lessai.
Lors de lessai, des éprouvettes métalliques sont tordues jusquà leur destruction, suite à une rupture de cisaillement typique.
Le moment de torsion est appliqué manuellement par le biais dune roue à main et dun engrenage à vis sans fin.
La plaque de base est renforcée contre la torsion. Un capot de protection transparent protège des éclats.
Le moment de torsion efficace est mesuré au moyen dun couplemètre équipé de jauges de contrainte, et peut être lu directement sur un affichage.
Langle de torsion est enregistré par un codeur incrémental et peut lui aussi être lu directement.
Les valeurs de mesure sont transmises vers un PC, afin dy être évaluées à laide du logiciel.
Des éprouvettes constituées de divers matériaux, et de longueurs différentes, sont comprises dans la liste de livraison.
Pour sadapter aux différentes longueurs des éprouvettes, le dispositif de mesure peut être déplacé sur le bâti rigide.
Contenu didactique / Essais
- essais de torsion avec différents matériaux et jusquà la rupture de léprouvette
- détermination de la résistance à la torsion

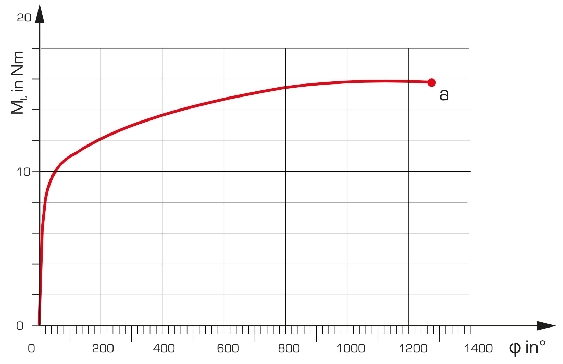

- enregistrement du diagramme moment de torsion-angle de torsion
- influence
-- du matériau de léprouvette
-- de la section de léprouvette
-- de la longueur de léprouvette
Les grandes lignes
- génération du moment de torsion par un engrenage à vis sans fin
- mesure du moment de torsion avec un couplemètre
- codeur incrémental pour lenregistrement de langle de torsion
- essais de torsion avec différents matériaux et jusquà la rupture de léprouvette
- détermination de la résistance à la torsion
- enregistrement du diagramme moment de torsion-angle de torsion
- influence
-- du matériau de léprouvette
-- de la section de léprouvette
-- de la longueur de léprouvette
Les grandes lignes
- génération du moment de torsion par un engrenage à vis sans fin
- mesure du moment de torsion avec un couplemètre
- codeur incrémental pour lenregistrement de langle de torsion
Caractéristiques techniques
Moment de torsion max.: 30Nm
Dispositif de charge, engrenage à vis sans fin
- rapport de transmission: 1:63
Logement des éprouvettes: 2x17mm, hexagonal

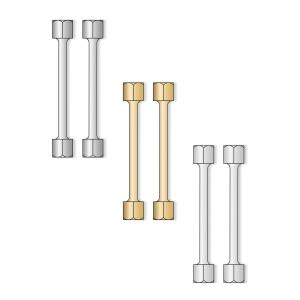

Éprouvettes
- diamètre: 6mm
- 4x 75mm, acier
- 4x 75mm, aluminium
- 4x 75mm, laiton
- 2x 175mm, acier
- 2x 350mm, acier
- 2x 700mm, acier
Measuring ranges
- couple: 0...30,0Nm
- angle de torsion: 0...±3200°, résolution: 0,1°
230V, 50Hz, 1 phase
Moment de torsion max.: 30Nm
Dispositif de charge, engrenage à vis sans fin
- rapport de transmission: 1:63
Logement des éprouvettes: 2x17mm, hexagonal
Éprouvettes
- diamètre: 6mm
- 4x 75mm, acier
- 4x 75mm, aluminium
- 4x 75mm, laiton
- 2x 175mm, acier
- 2x 350mm, acier
- 2x 700mm, acier
Measuring ranges
- couple: 0...30,0Nm
- angle de torsion: 0...±3200°, résolution: 0,1°
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1400x700x500mm (appareil dessai)
Lxlxh: 230x210x120mm (amplificateur de mesure)
Poids: env. 43kg (total)
Necessaire au fonctionnement Liste de livraison.
Pour sadapter aux différentes longueurs des éprouvettes, le dispositif de mesure peut être déplacé sur le bâti rigide.
Contenu didactique / Essais
- essais de torsion avec différents matériaux et jusquà la rupture de léprouvette
- détermination de la résistance à la torsion
- enregistrement du diagramme moment de torsion-angle de torsion
- influence
-- du matériau de léprouvette
-- de la section de léprouvette
-- de la longueur de léprouvette
Les grandes lignes
- génération du moment de torsion par un engrenage à vis sans fin
- mesure du moment de torsion avec un couplemètre
- codeur incrémental pour lenregistrement de langle de torsion
Les caracteristiques techniques
Moment de torsion max.: 30Nm
Dispositif de charge, engrenage à vis sans fin
- rapport de transmission: 1:63
Logement des éprouvettes: 2x17mm, hexagonal
Éprouvettes
- diamètre: 6mm
- 4x 75mm, acier
- 4x 75mm, aluminium
- 4x 75mm, laiton
- 2x 175mm, acier
- 2x 350mm, acier
- 2x 700mm, acier
Measuring ranges
- couple: 0...30,0Nm
- angle de torsion: 0...±3200°, résolution: 0,1°
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 1400x700x500mm (appareil dessai)
Lxlxh: 230x210x120mm (amplificateur de mesure)
Poids: env. 43kg (total)
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 appareil dessai
1 amplificateur de mesure
1 jeu déprouvettes de torsion
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Dimensions et poids
Lxlxh: 1400x700x500mm (appareil dessai)
Lxlxh: 230x210x120mm (amplificateur de mesure)
Poids: env. 43kg (total)
Necessaire au fonctionnement Liste de livraison.
Pour sadapter aux différentes longueurs des éprouvettes, le dispositif de mesure peut être déplacé sur le bâti rigide.
Contenu didactique / Essais
- essais de torsion avec différents matériaux et jusquà la rupture de léprouvette
- détermination de la résistance à la torsion
- enregistrement du diagramme moment de torsion-angle de torsion
- influence
-- du matériau de léprouvette
-- de la section de léprouvette
-- de la longueur de léprouvette
Les grandes lignes
- génération du moment de torsion par un engrenage à vis sans fin
- mesure du moment de torsion avec un couplemètre
- codeur incrémental pour lenregistrement de langle de torsion
Les caracteristiques techniques
Moment de torsion max.: 30Nm
Dispositif de charge, engrenage à vis sans fin
- rapport de transmission: 1:63
Logement des éprouvettes: 2x17mm, hexagonal
Éprouvettes
- diamètre: 6mm
- 4x 75mm, acier
- 4x 75mm, aluminium
- 4x 75mm, laiton
- 2x 175mm, acier
- 2x 350mm, acier
- 2x 700mm, acier
Measuring ranges
- couple: 0...30,0Nm
- angle de torsion: 0...±3200°, résolution: 0,1°
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 1400x700x500mm (appareil dessai)
Lxlxh: 230x210x120mm (amplificateur de mesure)
Poids: env. 43kg (total)
Necessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 appareil dessai
1 amplificateur de mesure
1 jeu déprouvettes de torsion
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
Poids: 43 Kg
Delai de livraison estimé : 5 semaines
Delai de livraison estimé : 5 semaines
