Ref: EWTGUWL460
WL 460 Transfert de chaleur par rayonnement (Réf. 060.46000)
Avec interface PC USB et logiciel inclus
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le rayonnement thermique fait partie des trois formes principales du transfert de chaleur.
Dans le cas du rayonnement, le transfert de chaleur se fait par le biais d´ ondes électromagnétiques.
À la différence de la conduction thermique et de la convection, le rayonnement thermique peut aussi se propager dans le vide.
Le rayonnement thermique n´ est pas lié à la matière.
Le WL 460 offre des essais de base permettant un enseignement ciblé sur le thème du transfert de chaleur par rayonnement.

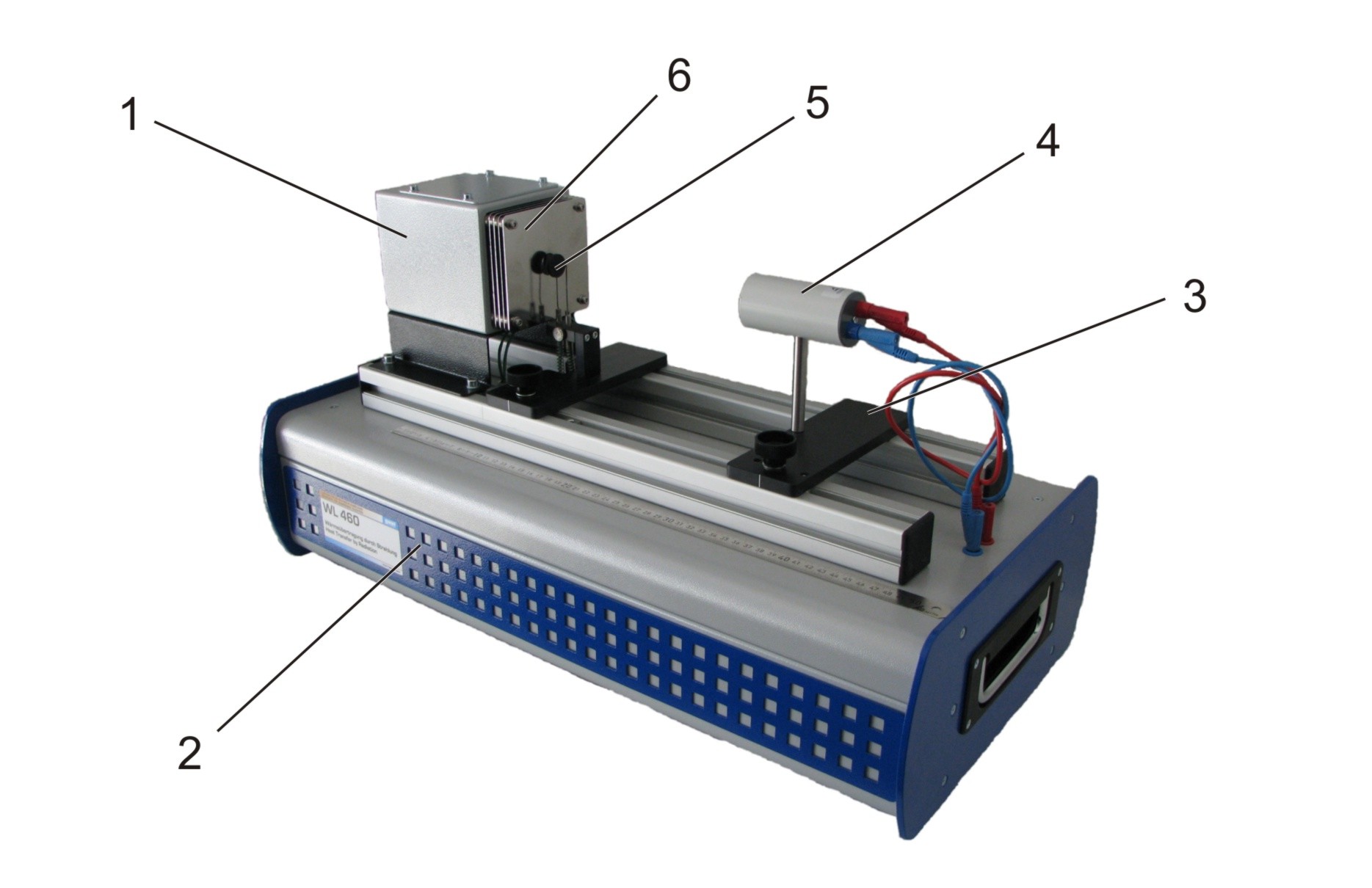

Une éprouvette en métal chauffée par un faisceau de lumière concentré constitue le c\f2\u339?ur de l´ appareil d´ essai.
Le faisceau de lumière concentré est généré par une lampe halogène réglable en continu et un réflecteur parabolique.
Le réflecteur concentre le faisceau de lumière dans un foyer.
L´é prouvette est positionnée sur un thermocouple placé dans le foyer.
Le rayonnement thermique dissipé par l´éprouvette est mesuré par une thermopile.
Afin de pouvoir mesurer le rayonnement à différentes distances, la thermopile est montée sur un rail mobile.
Des éprouvettes avec des surfaces différentes sont à disposition.
Des composants adaptés de manière optimale assurent le chauffage rapide et des mesures de faible niveau de perturbation.
La technique de mesure assistée par microprocesseur est bien protégée à l´ intérieur du boîtier.

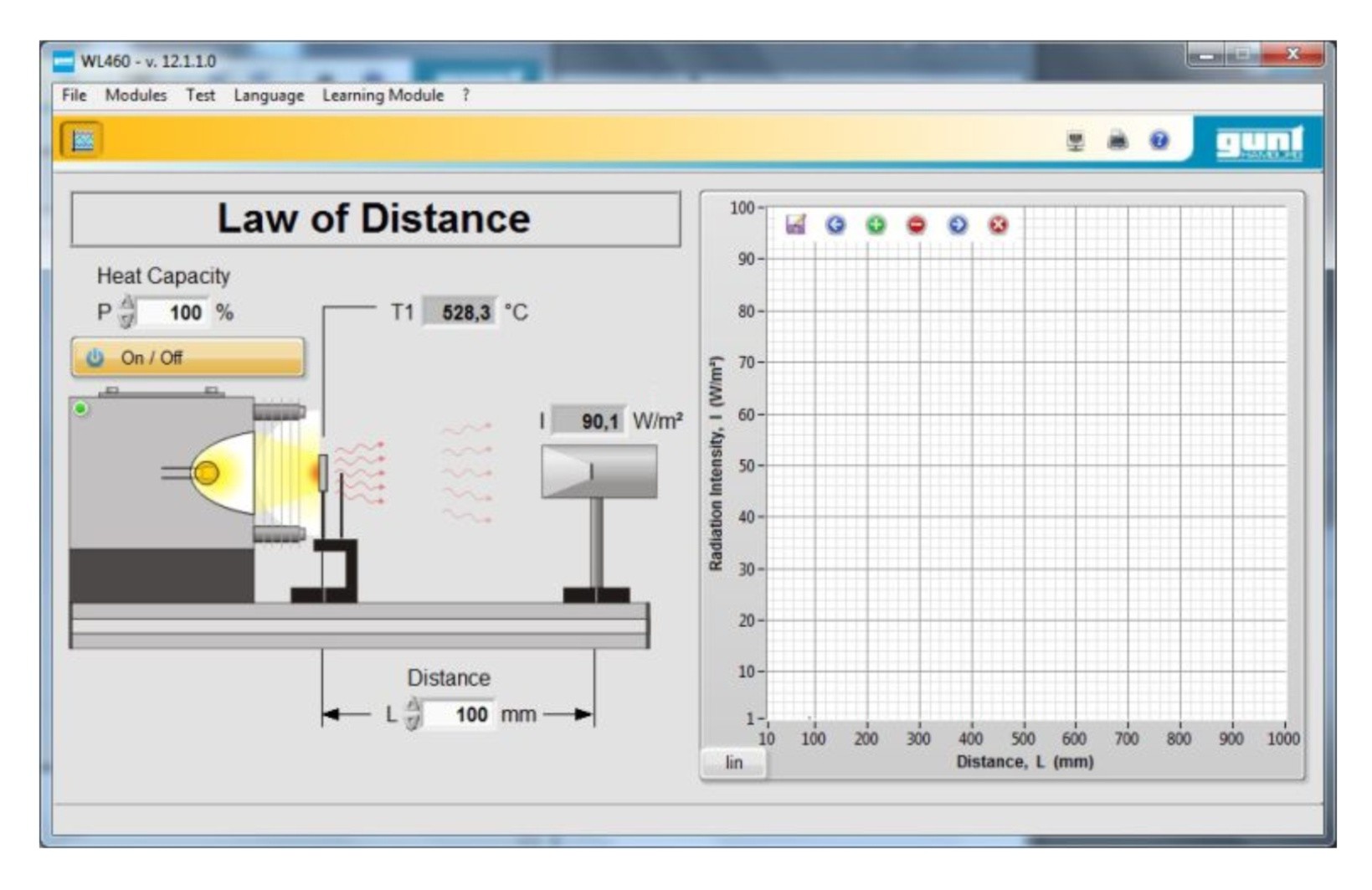

Le logiciel GUNT se compose d´ un logiciel pour la commande de l´ installation et l´ acquisition de données, et d´ un logiciel d´ apprentissage.
Le logiciel d´ apprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec l´ aide d´ un système auteur, le professeur peut créer d´ autres exercices.
La commande et l´ utilisation de l´ appareil d´ essai s´ effectuent par l´ intermédiaire d´ un PC (non inclus) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour l´ observation et l´évaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
d\fs16\lang1036 Le rayonnement thermique fait partie des trois formes principales du transfert de chaleur.
Dans le cas du rayonnement, le transfert de chaleur se fait par le biais d´ ondes électromagnétiques.
À la différence de la conduction thermique et de la convection, le rayonnement thermique peut aussi se propager dans le vide.
Le rayonnement thermique n´ est pas lié à la matière.
Le WL 460 offre des essais de base permettant un enseignement ciblé sur le thème du transfert de chaleur par rayonnement.
Une éprouvette en métal chauffée par un faisceau de lumière concentré constitue le c\f2\u339?ur de l´ appareil d´ essai.
Le faisceau de lumière concentré est généré par une lampe halogène réglable en continu et un réflecteur parabolique.
Le réflecteur concentre le faisceau de lumière dans un foyer.
L´é prouvette est positionnée sur un thermocouple placé dans le foyer.
Le rayonnement thermique dissipé par l´éprouvette est mesuré par une thermopile.
Afin de pouvoir mesurer le rayonnement à différentes distances, la thermopile est montée sur un rail mobile.
Des éprouvettes avec des surfaces différentes sont à disposition.
Des composants adaptés de manière optimale assurent le chauffage rapide et des mesures de faible niveau de perturbation.
La technique de mesure assistée par microprocesseur est bien protégée à l´ intérieur du boîtier.
Le logiciel GUNT se compose d´ un logiciel pour la commande de l´ installation et l´ acquisition de données, et d´ un logiciel d´ apprentissage.
Le logiciel d´ apprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec l´ aide d´ un système auteur, le professeur peut créer d´ autres exercices.
La commande et l´ utilisation de l´ appareil d´ essai s´ effectuent par l´ intermédiaire d´ un PC (non inclus) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour l´ observation et l´évaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
Contenu didactique / Essais

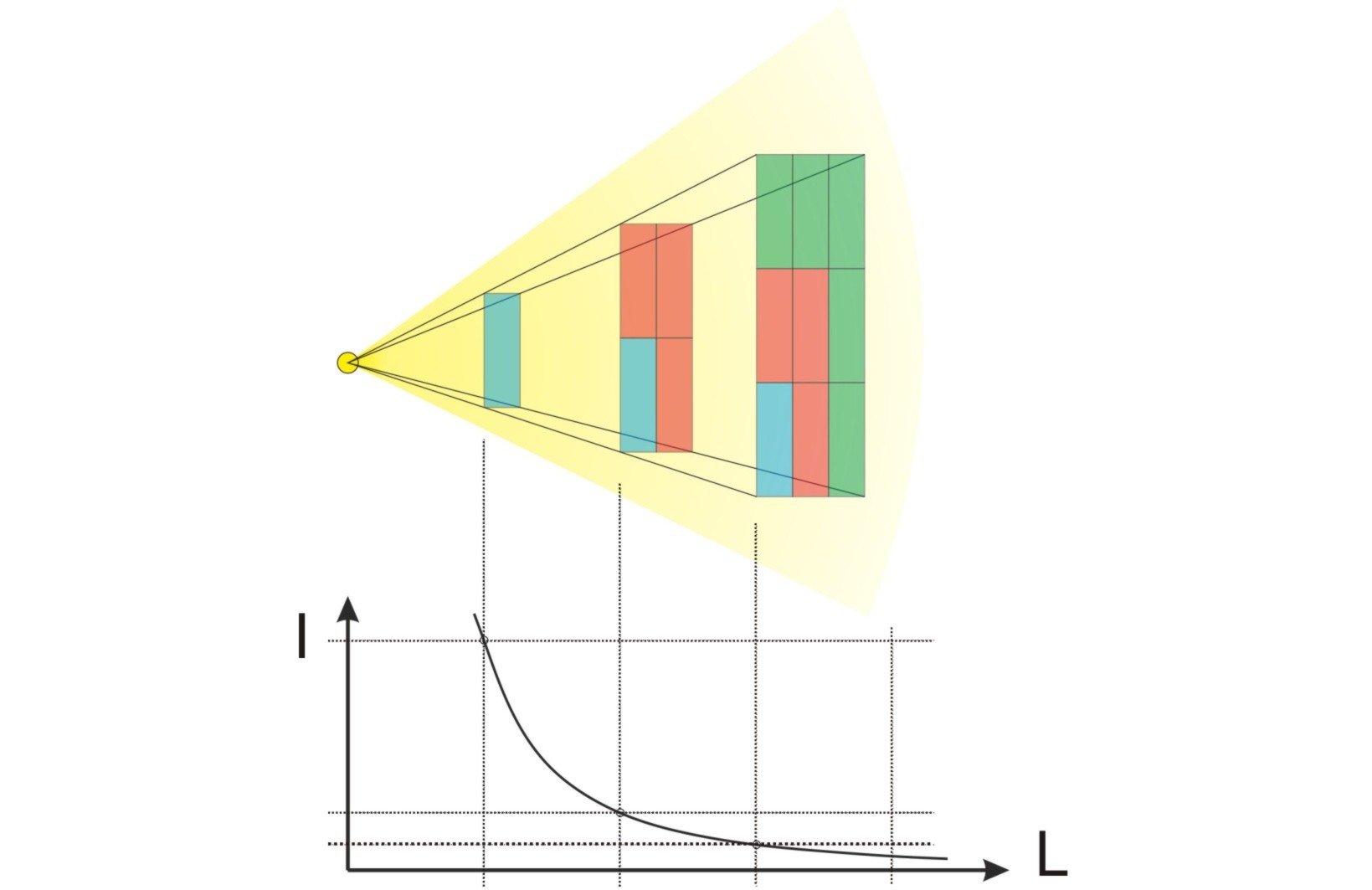

- démonstration de la loi de Lambert
- démonstration de la loi de Stefan-Boltzmann
- démonstration de la loi de Kirchhoff
- étude du comportement non stationnaire
- établissement de bilans de puissance
- génération de diagrammes logarithmiques pour l´évaluation
- GUNT-E-Learning
cours multimédia en ligne, qui permet un apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
logiciel d´ apprentissage avec différents modules d´ apprentissage
cours sur les principes de base
des cours thématiques détaillés
contrôle par un examen ciblé du contenu didactique
système auteur avec éditeur pour l´ intégration de son propre contenu local dans le logiciel d´ apprentissage
Les grandes lignes
- influence de surfaces différentes sur le transfert de chaleur par rayonnement
- capacité de mise en réseau: l´ accès en réseau aux essais en cours par un nombre quelconque de postes de travail externes
- logiciel GUNT: logiciel d´ apprentissage, acquisition de données et logiciel d´ apprentissage
- E-Learning: documentation didactique multimédia disponible en ligne
Caractéristiques techniques
Lampe halogène
- puissance électrique: 150W
- température max.: env. 460ºC
Éprouvettes en aluminium, Ø 20mm
- 1x anodisé mat des deux côtés
- 1x verni des deux côtés (vernis résistant aux hautes températures)
- 1x anodisé mat avec vernis sur un côté
Éprouvettes en cuivre, Ø 20mm
- 1x nickelé
- 1x brillant, oxydé au cours du temps
Éprouvette en acier inoxydable, Ø 20mm
- 1x brillant, oxydé au cours du temps en raison des températures
Plages de mesure
- température: 0...780ºC
- intensité de rayonnement: 0...1250W/m²
230V, 50Hz, 1 phase
- démonstration de la loi de Lambert
- démonstration de la loi de Stefan-Boltzmann
- démonstration de la loi de Kirchhoff
- étude du comportement non stationnaire
- établissement de bilans de puissance
- génération de diagrammes logarithmiques pour l´évaluation
- GUNT-E-Learning
cours multimédia en ligne, qui permet un apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
logiciel d´ apprentissage avec différents modules d´ apprentissage
cours sur les principes de base
des cours thématiques détaillés
contrôle par un examen ciblé du contenu didactique
système auteur avec éditeur pour l´ intégration de son propre contenu local dans le logiciel d´ apprentissage
Les grandes lignes
- influence de surfaces différentes sur le transfert de chaleur par rayonnement
- capacité de mise en réseau: l´ accès en réseau aux essais en cours par un nombre quelconque de postes de travail externes
- logiciel GUNT: logiciel d´ apprentissage, acquisition de données et logiciel d´ apprentissage
- E-Learning: documentation didactique multimédia disponible en ligne
Caractéristiques techniques
Lampe halogène
- puissance électrique: 150W
- température max.: env. 460ºC
Éprouvettes en aluminium, Ø 20mm
- 1x anodisé mat des deux côtés
- 1x verni des deux côtés (vernis résistant aux hautes températures)
- 1x anodisé mat avec vernis sur un côté
Éprouvettes en cuivre, Ø 20mm
- 1x nickelé
- 1x brillant, oxydé au cours du temps
Éprouvette en acier inoxydable, Ø 20mm
- 1x brillant, oxydé au cours du temps en raison des températures
Plages de mesure
- température: 0...780ºC
- intensité de rayonnement: 0...1250W/m²
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh:LxBxH: 670x350x370mm
Poids: env. 18kg
Nécessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 appareil d´ essai
1 jeu d´é prouvettes
1 système auteur du logiciel d´ apprentissage
1 logiciel GUNT + câble USB
1 documentation didactique
Lxlxh:LxBxH: 670x350x370mm
Poids: env. 18kg
Nécessaire au fonctionnement
PC avec Windows recommandé
Liste de livraison
1 appareil d´ essai
1 jeu d´é prouvettes
1 système auteur du logiciel d´ apprentissage
1 logiciel GUNT + câble USB
1 documentation didactique
Techniques > Thermique > Principes de base thermodynamique > Principes de la transmission de chaleur
Poids: 18 Kg Delai de livraison estimé : 5 semaines
