Ref: EWTGUWL420
WL 420 Conduction thermique dans des métaux (Réf. 060.42000)
Avec interface PC USB et logiciel inclus
La conduction thermique fait partie des trois formes principales du transfert de chaleur.
Suivant le deuxième principe de la thermodynamique, la conduction thermique se produit toujours du niveau dénergie le plus élevé vers le plus bas.
On parle de conduction thermique stationnaire lorsque, malgré un apport et une évacuation continus de chaleur, la température dun corps ne change pas.

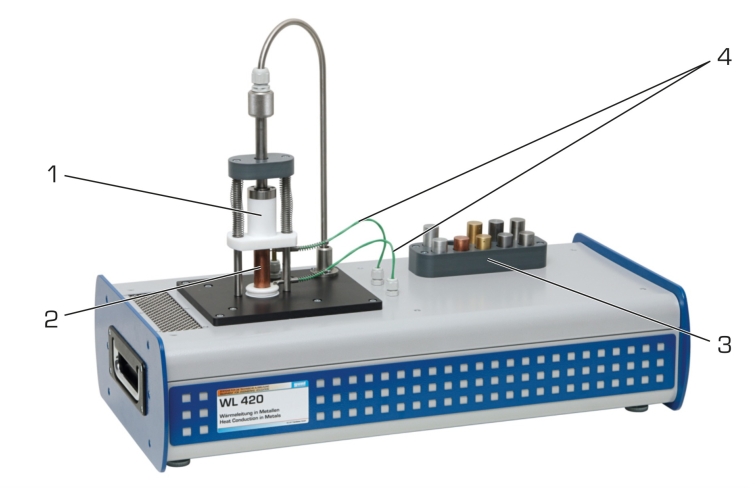

WL 420 offre des essais de base permettant un enseignement ciblé sur le thème de la conduction thermique à travers différents métaux.
On insère pour cela un donze éprouvettes.

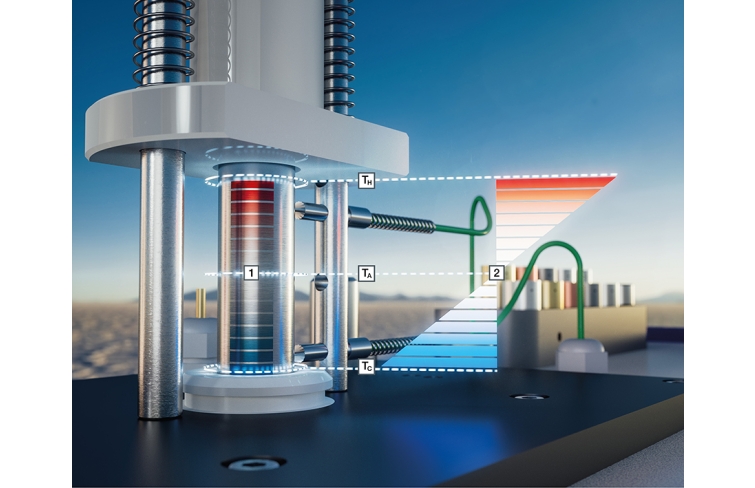

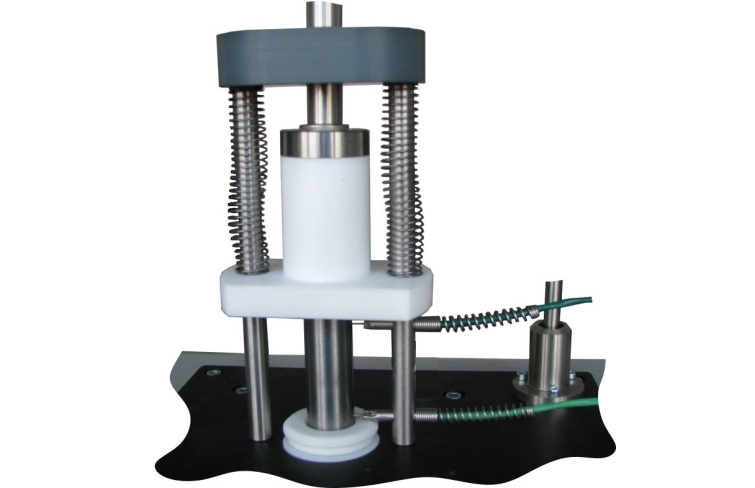

Léprouvette est chauffée dans la partie supérieure grâce à un dispositif de chauffage électrique, et elle est refroidie dans la partie inférieure par le biais dun élément Peltier.
La conduction thermique à travers chaque éprouvette se fait du haut vers le bas.
Pour étudier la conductivité thermique à travers des métaux multicouches, il est possible dinsérer deux éprouvettes en même temps dans lappareil dessai.
Des composants adaptés de manière optimale assurent le chauffage rapide et des mesures de faible niveau de pertubation.

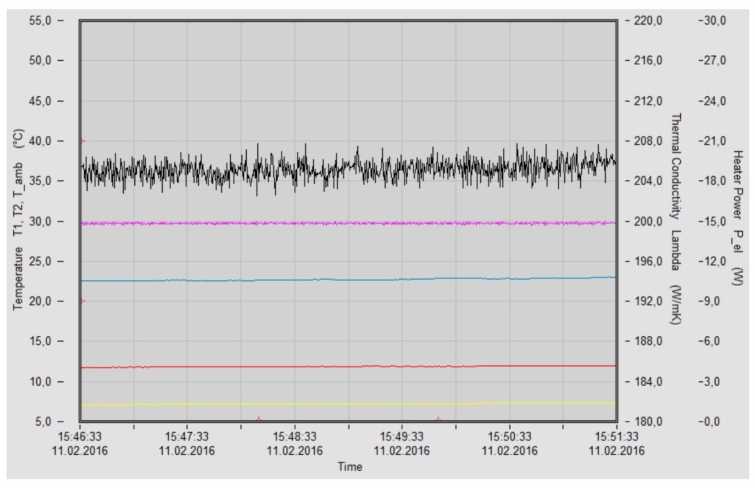

La température des éprouvettes de métal est enregistrée à laide de thermocouples au niveau des faces supérieure et inférieure.
La technique de mesure assistée par microprocesseur est bien protégée à lintérieur du boîtier.

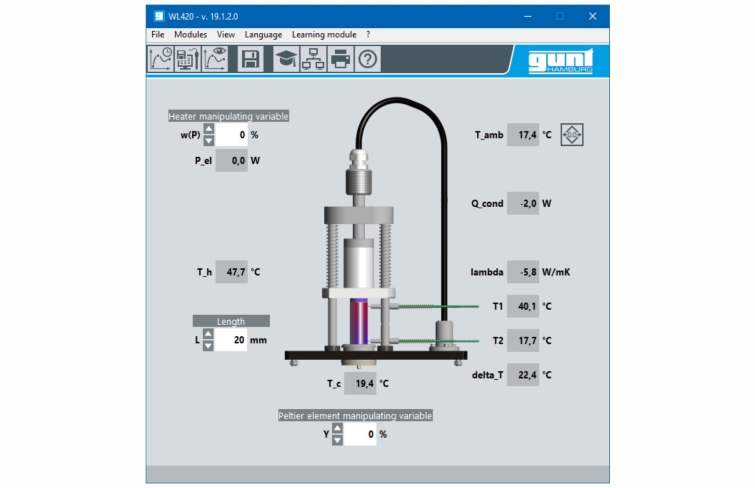

Le logiciel GUNT se compose dun logiciel pour la commande de linstallation et lacquisition de données, et dun logiciel dapprentissage.

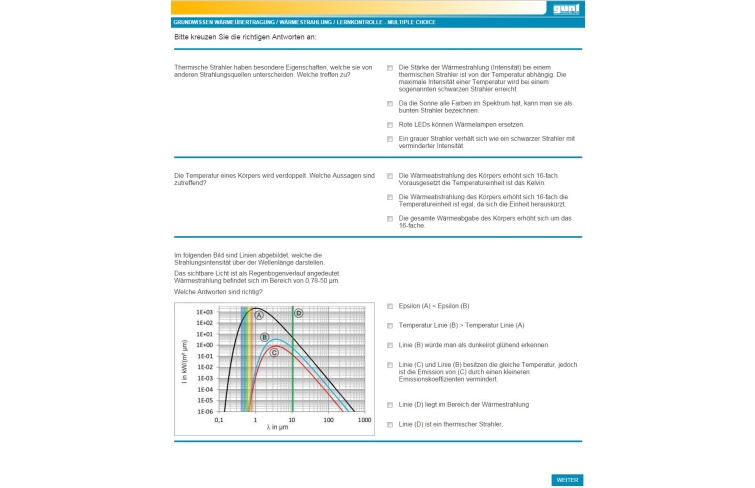

Le logiciel dapprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec laide dun système auteur, le professeur peut créer dautres exercices.
La commande et lutilisation de lappareil dessai seffectuent par lintermédiaire dun PC (non compris dans la livraison) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour lobservation et lévaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
Suivant le deuxième principe de la thermodynamique, la conduction thermique se produit toujours du niveau dénergie le plus élevé vers le plus bas.
On parle de conduction thermique stationnaire lorsque, malgré un apport et une évacuation continus de chaleur, la température dun corps ne change pas.
WL 420 offre des essais de base permettant un enseignement ciblé sur le thème de la conduction thermique à travers différents métaux.
On insère pour cela un donze éprouvettes.
Léprouvette est chauffée dans la partie supérieure grâce à un dispositif de chauffage électrique, et elle est refroidie dans la partie inférieure par le biais dun élément Peltier.
La conduction thermique à travers chaque éprouvette se fait du haut vers le bas.
Pour étudier la conductivité thermique à travers des métaux multicouches, il est possible dinsérer deux éprouvettes en même temps dans lappareil dessai.
Des composants adaptés de manière optimale assurent le chauffage rapide et des mesures de faible niveau de pertubation.
La température des éprouvettes de métal est enregistrée à laide de thermocouples au niveau des faces supérieure et inférieure.
La technique de mesure assistée par microprocesseur est bien protégée à lintérieur du boîtier.
Le logiciel GUNT se compose dun logiciel pour la commande de linstallation et lacquisition de données, et dun logiciel dapprentissage.
Le logiciel dapprentissage contribue dans une grande mesure à la compréhension des principes de base théoriques par des textes explicatifs et des illustrations.
Avec laide dun système auteur, le professeur peut créer dautres exercices.
La commande et lutilisation de lappareil dessai seffectuent par lintermédiaire dun PC (non compris dans la livraison) connecté par une interface USB.
Un nombre quelconque de postes de travail équipés du logiciel GUNT peut être utilisé pour lobservation et lévaluation des essais via une connexion LAN/WLAN en utilisant une seule licence.
Contenu didactique / Essais
- description de lévolution avant latteinte de létat stationnaire
- calcul de la conductivité thermique Lambda de différents métaux
- calcul de la résistance thermique de léprouvette
- transfert de chaleur avec différentes éprouvettes installés en série

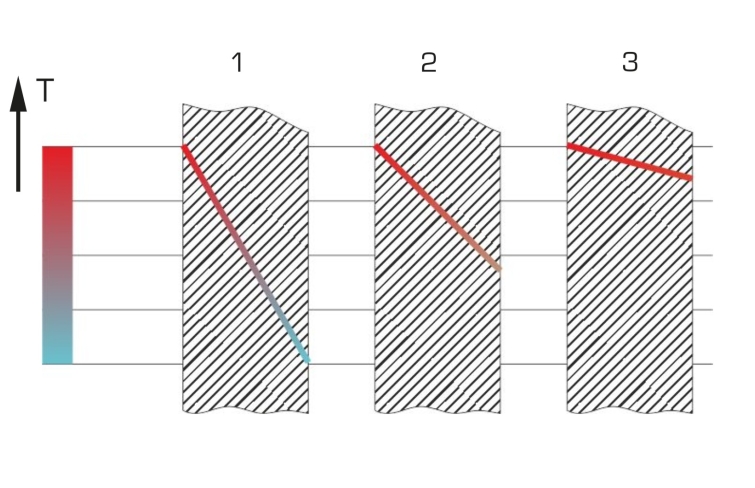

- influence de la longueur de léprouvette sur le transfert de chaleur
- GUNT-E-Learning
cours multimédia en ligne, qui permet un apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
logiciel dapprentissage avec différents modules dapprentissage
cours sur les principes de base
des cours thématiques détaillés
contrôle par un examen ciblé du contenu didactique
système auteur avec éditeur pour lintégration de son propre contenu local dans le logiciel dapprentissage
- description de lévolution avant latteinte de létat stationnaire
- calcul de la conductivité thermique Lambda de différents métaux
- calcul de la résistance thermique de léprouvette
- transfert de chaleur avec différentes éprouvettes installés en série
- influence de la longueur de léprouvette sur le transfert de chaleur
- GUNT-E-Learning
cours multimédia en ligne, qui permet un apprentissage indépendant du temps et du lieu
accès via un navigateur Internet
logiciel dapprentissage avec différents modules dapprentissage
cours sur les principes de base
des cours thématiques détaillés
contrôle par un examen ciblé du contenu didactique
système auteur avec éditeur pour lintégration de son propre contenu local dans le logiciel dapprentissage
Techniques > Thermique > Principes de base thermodynamique > Principes de la transmission de chaleur
Poids: 18 Kg Delai de livraison estimé : 5 semaines
