Ref: EWTGUWL210

WL 210 Procédé d'évaporation (Réf. 060.21000)

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Lors de la production de vapeur, le milieu à évaporer passe par différentes formes d'écoulement en fonction de la zone de transfert de chaleur.

Le milieu arrive sous forme de liquide monophasé dans un évaporateur tubulaire et en ressort sous forme de vapeur surchauffée monophasée.

Dans la pratique, la vapeur d'eau produite dans les grandes installations est utilisée par exemple pour alimenter des centrales de cogénération ou des entraînements de machine.

Dans le cadre du dimensionnement des générateurs de vapeur, et afin d'assurer leur fonctionnement sécurisé, il est important de connaître le procédé d'évaporation et les crises d'ébullition.

Les crises d'ébullition apparaissent suite à une dégradation soudaine du transfert de chaleur, au cours de laquelle la densité de flux de chaleur entraîne une augmentation dangereuse de la température de paroi.

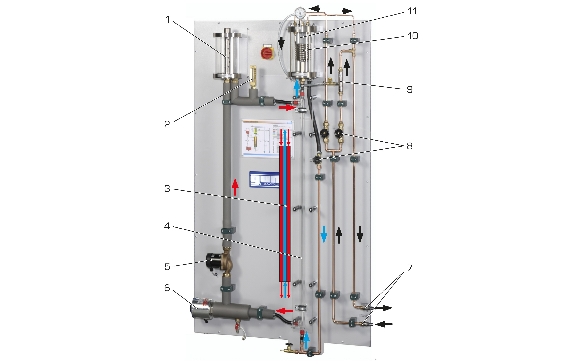

L'installation d'essai WL 210 permet d'étudier et de visualiser le procédé d'évaporation dans les différentes formes d'écoulement.

On chauffe à cet effet un liquide d'évaporation, le Solkatherm SES36, à l'intérieur d'un évaporateur tubulaire en verre.

À la différence de l'eau, ce liquide présente l'avantage d'avoir un point d'ébullition à 36,7ºC (1013hPa); le procédé d'évaporation se déroule ainsi dans son ensemble à des températures beaucoup plus basses et requiert une puissance de chauffe bien inférieure.

On peut faire varier la pression par le biais du circuit de refroidissement.

Il est possible de produire une dépression à l'aide d'une pompe à jet d'eau dans le circuit de refroidissement.

La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.



Contenu didactique / Essais

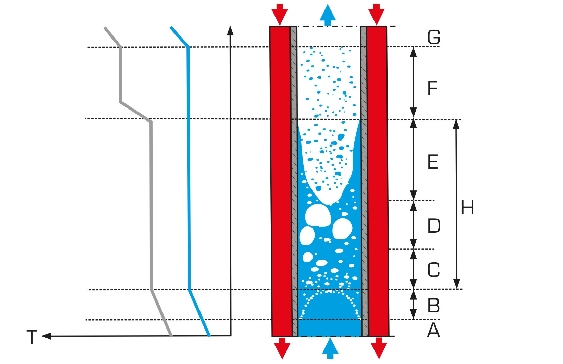

Observation des formes d'écoulement typiques en la évaporation

- écoulement monophasique liquide

- ébullition surrefroidi

- écoulement à bouchons

- écoulement annulaire

- ébullition pelliculaire

- écoulement vaporisé

- écoulement de vapeur monophasique

- vapeur humide

étude de l'influence sur le procédé d'évaporation

- débit

- température

- pression



Les grandes lignes

- Visualisation de l'évaporation dans un évaporateur tubulaire à double paroi en verre

- Utilisation d'un liquide spécial, non toxique, à bas point d'ébullition



Les caracté ristiques techniques

Élément chauffant

- puissance: 2kW

- plage de température: 5...80ºC



Fluide de chauffage et de refroidissement: eau

Pompe

- 3 étages

- débit de refoulement: 1,9m³/h

- hauteur de refoulement: 1,5m

- puissance absorbée: 58W



Évaporateur tubulaire

- longueur: 1050mm

- diamètre intérieur: 16mm

- diamètre extérieur: 24mm

- plage de pression: -1...1,5bar relatif



Condenseur: serpentin en cuivre



Plages de mesure

- pression: -1...1,5bar relatif

- température: 0...100ºC



Informations logistiques
Dimensions et poids

Lxlxh: 1250x790x1970mm

Poids: env. 170kg



Né cessaire au fonctionnement

230V, 50/60Hz, 1 phase

Raccord d'eau: 500mbar, min. 320L/h; drain



Liste de livraison

1 banc d'essai

1kg d'agent réfrigérant Solkatherm SES36

1 jeu de flexibles

1 documentation didactique



Poids: 170 Kg
Delai de livraison estimé : 16 semaines
