TZ 200.07 Montage d'une cisaille à levier, dessin industriel, mesures, assemblage (Réf. 050.20007)

Livré avec fichiers: DXF, STEP et PDF et accès Media Center

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 La capacité de lire et comprendre les dessins, graphiques et schémas, est essentiel dans l´ acquisition des compétences professionnelles, quelle que soit la spécialité technique étudiée.

Faire le lien entre la communication technique et les procédés techniques correspondants comme la structure du montage, les plans de travail et la production, est également important.



Le projet d´ apprentissage GUNT DigiSkills 1 comprend différents ensembles de modèles, du simple modèle géométrique aux modèles à fonction réelle.

Avec le modèle de la cisaille à levier dans TZ 200.07, les thématiques de planification et d´ exécution du montage ainsi que les exercices de mesure sont traités, en partant d´ un élément de construction concret et de fonctions réelles, en plus du champ d´ apprentissage primaire \ldblquote Dessin industriel\rdblquote .

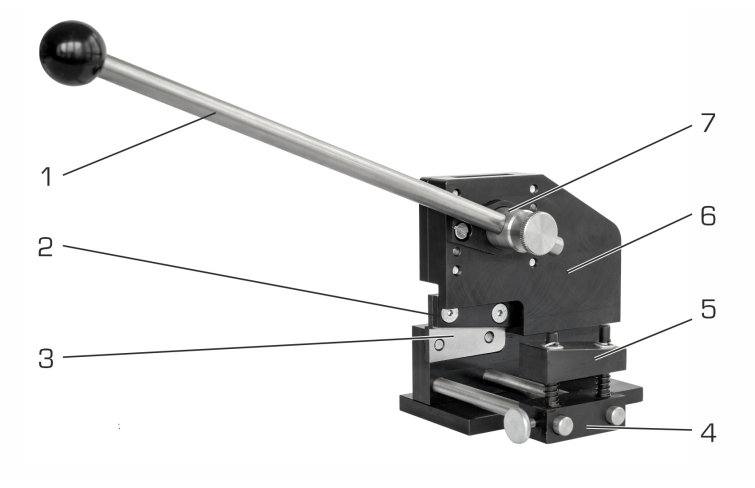

Le kit d´ assemblage comprend toutes les pièces permettant de monter une cisaille à levier fonctionnel.

Toutes les pièces sont usinées avec précision sur des machines-outils à commande numérique.

Les surfaces des pièces en acier ont subi un brunissage afin d´éviter la corrosion.

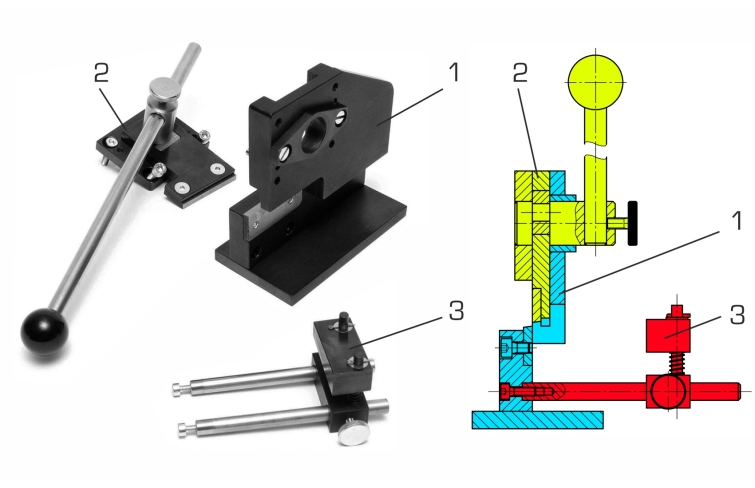

Les pièces sont groupées dans un système de rangement, de manière à montrer clairement les différentes séquences de montage.

Une plaque transparente représentant le réseau de structure avec des indications sur le déroulement du montage.

Le graphique symbolise les pièces normalisées et les pièces de fabrication et représente différemment les assemblages fixes et mobiles.



La documentation didactique multimédia de conception moderne est disponible en ligne dans le GUNT Media Center.

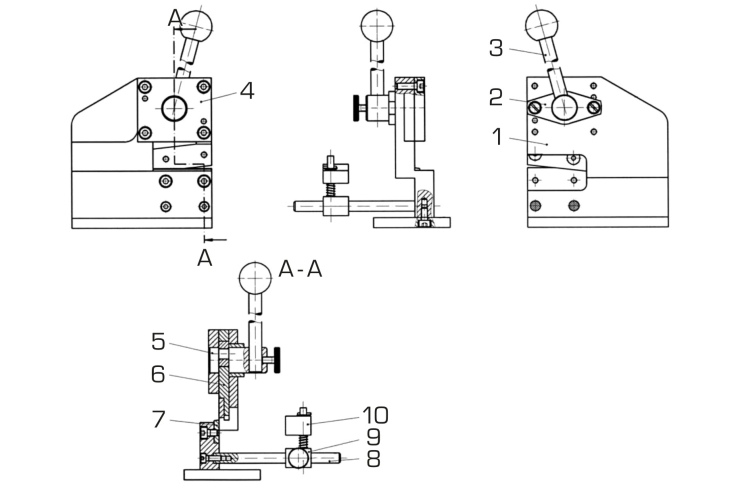

La pièce centrale est un ensemble complet de dessins sous forme de fichiers (DXF, STEP, PDF) avec une liste de pièces, dessins des pièces détachées, vues éclatées, dessin de montage et dessins en 3D.

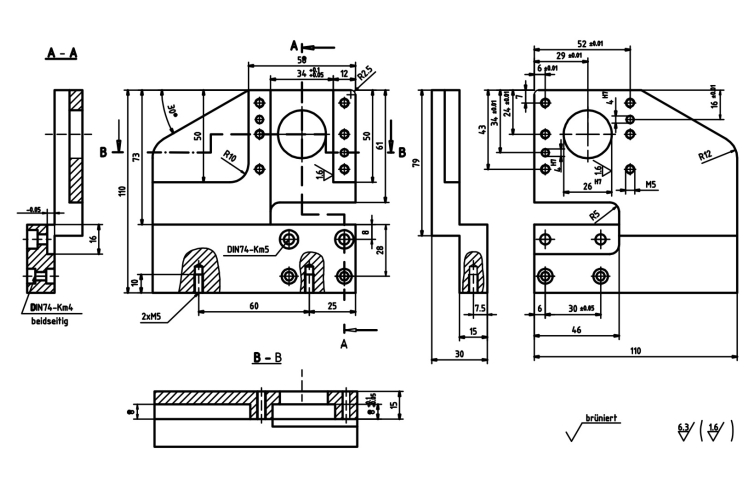

Tous les dessins techniques sont en conformité avec les normes, et cotés pour la fabrication.

Une sélection de différentes feuilles de travail avec solutions complète le matériel didactique.

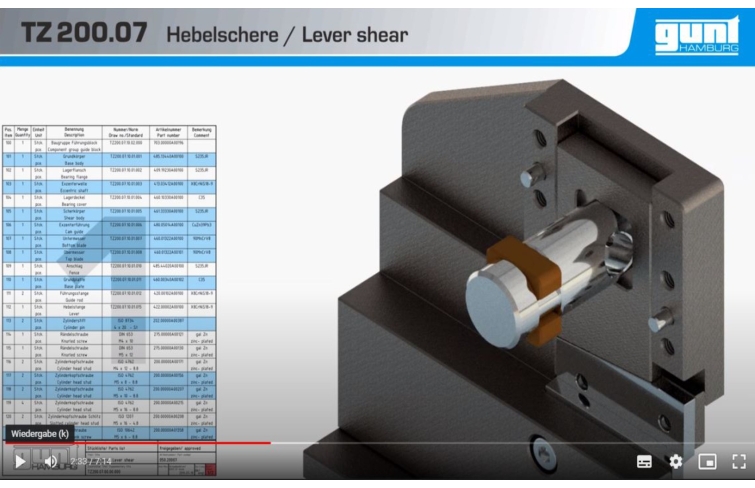

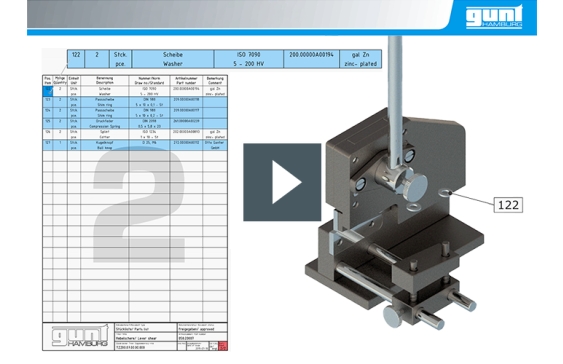

Très utile également: la vidéo de montage.



Contenu didactique / Essais


- dessin industriel



d\fi720 familiarisation avec la représentation à trois vues

représentation normalisée pour la fabrication de pièces détachées

indications d´é tats de surface et de tolérances

dessin d´ ensemble, liste de pièces

pièces normalisées, indications de matériaux

représentation 3D



d - technologie:



d\fi720 montage/démontage et planification d´ une séquence de montage/fonctions

sélection de matériaux, procédés de fabrication



d - exercices de mesure: dimensions

- développer des compétences numériques



d\fi720 acquisition d´ informations sur des réseaux numériques et se procurer des informations sur les réseaux numériques

utilisation de supports d´ apprentissage numériques, connaître et utiliser la formation basée sur le web (WBT)



d\li720 Systèmes d´ assistance, de simulation, de diagnostic ou de visualisation, tels que les codes QR, outil de visualisation CAO, vidéo



d

Les grandes lignes

- cisaille à levier fonctionnel comme modèle pratique

- introduction au dessin industriel

- séquences de montage simples

- partie intégrante des projets d´ apprentissage GUNT DigiSkills

- documentation didactique multimédia en ligne dans le GUNT Media Center: 3D-PDF, fichiers DXF/ STEP, vidéo



Informations logistiques
Dimensions et poids

Lxlxh: 600x400x100mm (système de rangement)

Poids: env. 3kg



Liste de livraison

1 cisaille à levier en tant que kit d´ assemblage

1 jeu d´ outils pour le montage et le démontage

1 accès en ligne au GUNT Media Center avec documentation didactique, jeu complet de dessins inclus

1 système de rangement avec mousse de protection



Poids: 3 Kg
Delai de livraison estimé : 5 semaines
