Sur les paliers hydrodynamiques, le palier et le coussinet de palier sont séparés lun de lautre par un film lubrifiant porteur pendant le fonctionnement.
Sur un palier lisse hydrodynamique, la pression dans le film lubrifiant est générée par le mouvement relatif entre le coussinet de palier et larbre.
Pour évaluer les processus tribologiques dans le coussinet dun palier lisse, la position de larbre en fonction de la vitesse de rotation et de la charge est importante.

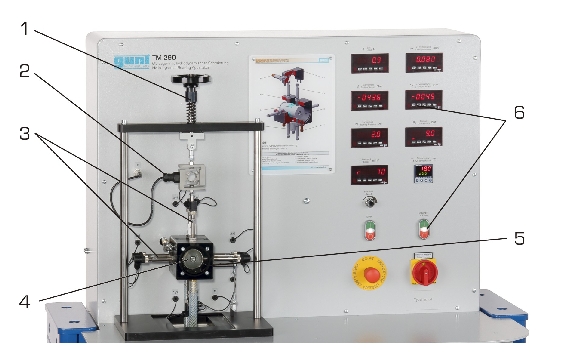

Le banc dessai TM 290 permet détudier le comportement dun palier lisse radial avec lubrification hydrodynamique.
Cinq arbres de différents diamètres permettent dévaluer le comportement en service en fonction du jeu de palier.
La charge radiale du palier lisse est appliquée par une roue à main et mesurée électroniquement.
De même, le couple de frottement est mesuré à laide dun capteur de force.
Lentraînement de larbre est assuré par un moteur triphasé.
La vitesse de rotation est ajustable en continu par un convertisseur de fréquence, et est affichée numériquement.
La température de l'huile est ajustée à l'aide d'un régulateur.

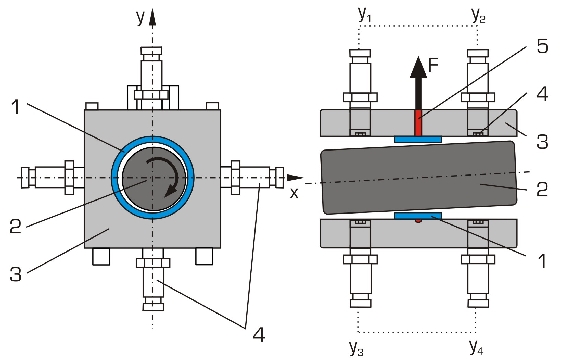

Des capteurs de déplacement inductifs mesurent le mouvement relatif de larbre dans le palier.

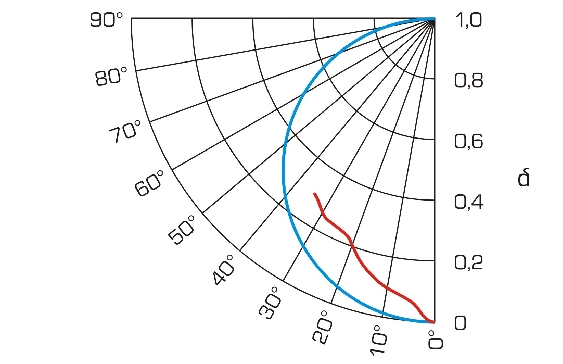

Cette mesure permet denregistrer le lieu géométrique de larbre, en fonction de la charge et de la vitesse de rotation.
La position est mesurée respectivement à quatre points de larbre dans les directions X et Y, puis la moyenne est affichée.
La température de lhuile, la pression de lhuile et le pic de pression de lhuile dans le palier sont enregistrés et affichés par dautres capteurs.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
