Ref: EWTGUST210
ST 210 Panneau pour analyse du comportement de robinets sanitaires (Réf. 066.21000)
Les robinets sanitaires pour la cuisine ou la salle de bains sont disponibles sous différentes formes et avec différentes fonctions.
Elles diffèrent par leurs propriétés, par exemple en termes de perte de charge ou de température de mélange.
Le ST 210 permet détudier la fonction et du comportement en fonctionnement des robinets sanitaires courantes comme les robinets mélangeur ou les robinets de chasse deau.

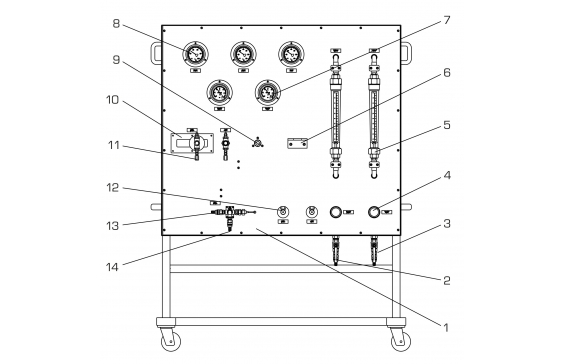

Le banc dessai dispose dun système ramifié de tuyaux avec un raccordement à leau chaude et froide.
La pression de leau est ajustée au moyen de soupapes de réduction de pression.

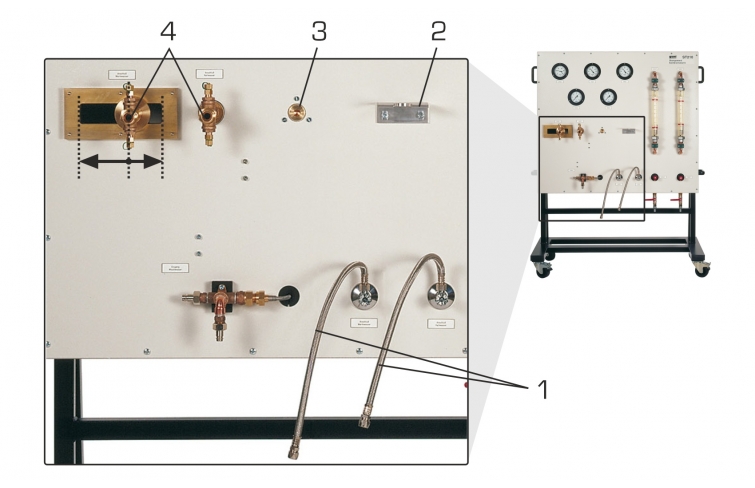

Pour le raccordement des robinets sanitaires, on dispose de tuyaux de raccordement flexibles, dun raccord mural mobile pour différentes tailles de robinets et dun raccord pour les robinets de chasse deau.
Un robinet mélangeur mural, un robinet mélangeur sur pied et un robinet de chasse deau sont compris dans la liste de livraison.
La flexibilité des possibilités de raccordement permet détudier également dautres produits.

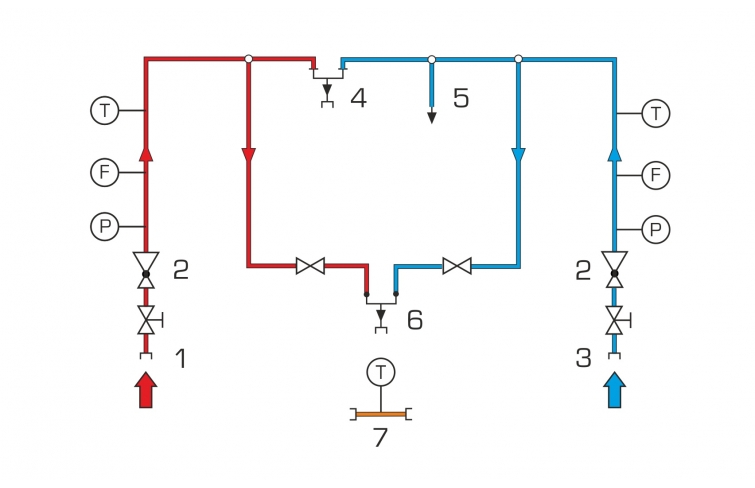

Des capteurs de pression, de température et de débit sont présents dans lalimentation en eau froide et chaude.
Pour mesurer la température de mélange, un capteur de température est compris dans une section de tuyau séparée, qui est relié à lévacuation de a robinetterie étudiée au moyen dun tuyau.
Elles diffèrent par leurs propriétés, par exemple en termes de perte de charge ou de température de mélange.
Le ST 210 permet détudier la fonction et du comportement en fonctionnement des robinets sanitaires courantes comme les robinets mélangeur ou les robinets de chasse deau.
Le banc dessai dispose dun système ramifié de tuyaux avec un raccordement à leau chaude et froide.
La pression de leau est ajustée au moyen de soupapes de réduction de pression.
Pour le raccordement des robinets sanitaires, on dispose de tuyaux de raccordement flexibles, dun raccord mural mobile pour différentes tailles de robinets et dun raccord pour les robinets de chasse deau.
Un robinet mélangeur mural, un robinet mélangeur sur pied et un robinet de chasse deau sont compris dans la liste de livraison.
La flexibilité des possibilités de raccordement permet détudier également dautres produits.
Des capteurs de pression, de température et de débit sont présents dans lalimentation en eau froide et chaude.
Pour mesurer la température de mélange, un capteur de température est compris dans une section de tuyau séparée, qui est relié à lévacuation de a robinetterie étudiée au moyen dun tuyau.
Contenu didactique / Essais
- familiarisation avec les robinets sanitaires
- robinets mélangeurs
robinet mural pour une douche
robinet sur pied comme robinet deau
- robinet de chasse deau
- étude de fonction et comportement en fonctionnement
- en combinaison avec des robinets sanitaires sanitaires additionnelles
comparaison de produits de différents fabricants
Les grandes lignes
- étude de la fonction et du comportement en fonctionnement des robinets sanitaires courantes
- robinet mélangeur mural, robinet mélangeur sur pied, robinet de chasse deau
- possibilités de raccordement flexibles pour robinetteries supplémentaires
- familiarisation avec les robinets sanitaires
- robinets mélangeurs
robinet mural pour une douche
robinet sur pied comme robinet deau
- robinet de chasse deau
- étude de fonction et comportement en fonctionnement
- en combinaison avec des robinets sanitaires sanitaires additionnelles
comparaison de produits de différents fabricants
Les grandes lignes
- étude de la fonction et du comportement en fonctionnement des robinets sanitaires courantes
- robinet mélangeur mural, robinet mélangeur sur pied, robinet de chasse deau
- possibilités de raccordement flexibles pour robinetteries supplémentaires
Caractéristiques techniques
Robinet de chasse deau
- DN 20
- 1,2…5bar
Robinet mélangeur mural
- DN 15
- débit à 3bar: env. 21L/min
Robinet mélangeur sur pied
- débit à 3bar: env. 18L/min
Soupape de réduction de pression
- pression dentrée max.: 25bar
- pression de sortie: 1,5…6bar, jusquà 70°C
Plages de mesure
- température: 2x 0…80°C, 1x 0…100°C
- pression: 2x 0…6bar
- débit: 2x 160…1600L/h
Robinet de chasse deau
- DN 20
- 1,2…5bar
Robinet mélangeur mural
- DN 15
- débit à 3bar: env. 21L/min
Robinet mélangeur sur pied
- débit à 3bar: env. 18L/min
Soupape de réduction de pression
- pression dentrée max.: 25bar
- pression de sortie: 1,5…6bar, jusquà 70°C
Plages de mesure
- température: 2x 0…80°C, 1x 0…100°C
- pression: 2x 0…6bar
- débit: 2x 160…1600L/h
Informations logistiques
Dimensions et poids
Lxlxh: 1300x700x1850mm
Poids: env. 120kg
Necessaire au fonctionnement Liste de livraison.
La flexibilité des possibilités de raccordement permet détudier également dautres produits.
Des capteurs de pression, de température et de débit sont présents dans lalimentation en eau froide et chaude.
Pour mesurer la température de mélange, un capteur de température est compris dans une section de tuyau séparée, qui est relié à lévacuation de a robinetterie étudiée au moyen dun tuyau.
Contenu didactique / Essais
- familiarisation avec les robinets sanitaires
- robinets mélangeurs
robinet mural pour une douche
robinet sur pied comme robinet deau
- robinet de chasse deau
- étude de fonction et comportement en fonctionnement
- en combinaison avec des robinets sanitaires sanitaires additionnelles
comparaison de produits de différents fabricants
Les grandes lignes
- étude de la fonction et du comportement en fonctionnement des robinets sanitaires courantes
- robinet mélangeur mural, robinet mélangeur sur pied, robinet de chasse deau
- possibilités de raccordement flexibles pour robinetteries supplémentaires
Les caracteristiques techniques
Robinet de chasse deau
- DN 20
- 1,2…5bar
Robinet mélangeur mural
- DN 15
- débit à 3bar: env. 21L/min
Robinet mélangeur sur pied
- débit à 3bar: env. 18L/min
Soupape de réduction de pression
- pression dentrée max.: 25bar
- pression de sortie: 1,5…6bar, jusquà 70°C
Plages de mesure
- température: 2x 0…80°C, 1x 0…100°C
- pression: 2x 0…6bar
- débit: 2x 160…1600L/h
Dimensions et poids
Lxlxh: 1300x700x1850mm
Poids: env. 120kg
Necessaire au fonctionnement
raccord deau chaude et froide
drain
Liste de livraison
1 banc dessai
1 jeu de flexibles
1 jeu daccessoires
1 notice
Lxlxh: 1300x700x1850mm
Poids: env. 120kg
Necessaire au fonctionnement Liste de livraison.
La flexibilité des possibilités de raccordement permet détudier également dautres produits.
Des capteurs de pression, de température et de débit sont présents dans lalimentation en eau froide et chaude.
Pour mesurer la température de mélange, un capteur de température est compris dans une section de tuyau séparée, qui est relié à lévacuation de a robinetterie étudiée au moyen dun tuyau.
Contenu didactique / Essais
- familiarisation avec les robinets sanitaires
- robinets mélangeurs
robinet mural pour une douche
robinet sur pied comme robinet deau
- robinet de chasse deau
- étude de fonction et comportement en fonctionnement
- en combinaison avec des robinets sanitaires sanitaires additionnelles
comparaison de produits de différents fabricants
Les grandes lignes
- étude de la fonction et du comportement en fonctionnement des robinets sanitaires courantes
- robinet mélangeur mural, robinet mélangeur sur pied, robinet de chasse deau
- possibilités de raccordement flexibles pour robinetteries supplémentaires
Les caracteristiques techniques
Robinet de chasse deau
- DN 20
- 1,2…5bar
Robinet mélangeur mural
- DN 15
- débit à 3bar: env. 21L/min
Robinet mélangeur sur pied
- débit à 3bar: env. 18L/min
Soupape de réduction de pression
- pression dentrée max.: 25bar
- pression de sortie: 1,5…6bar, jusquà 70°C
Plages de mesure
- température: 2x 0…80°C, 1x 0…100°C
- pression: 2x 0…6bar
- débit: 2x 160…1600L/h
Dimensions et poids
Lxlxh: 1300x700x1850mm
Poids: env. 120kg
Necessaire au fonctionnement
raccord deau chaude et froide
drain
Liste de livraison
1 banc dessai
1 jeu de flexibles
1 jeu daccessoires
1 notice
Poids: 120 Kg Delai de livraison estimé : 16 semaines
