Ref: EWTGUSE110.50

SE 110.50 Câble soumis au poids propre (Réf. 022.11050)

Ligne de chaînette d’un câble suspendu librement soumis au poids propre, Nécessite bâti SE 112

Les câbles suspendus librement, par ex. des haubans, sont souvent utilisés pour soutenir une structure.

Dans les ponts suspendus, ils constituent l´élément porteur de la construction.

L´ influence du poids propre du câble peut ne pas être prise en compte dans de nombreux calculs parce qu´ elle est minime par rapport aux autres charges.

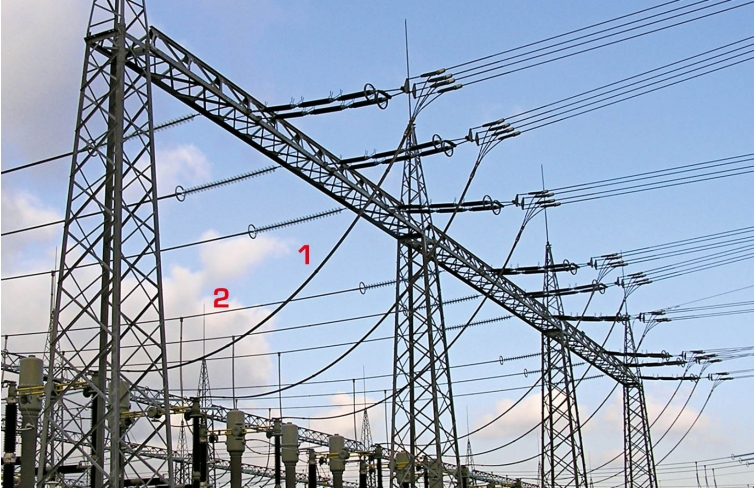

Par contre, dans le cas des lignes électriques aériennes, le poids propre du câble joue un rôle dans la conception des pylônes.

Le SE 110.50 étudie un câble suspendu librement sous l´ influence de son poids propre.

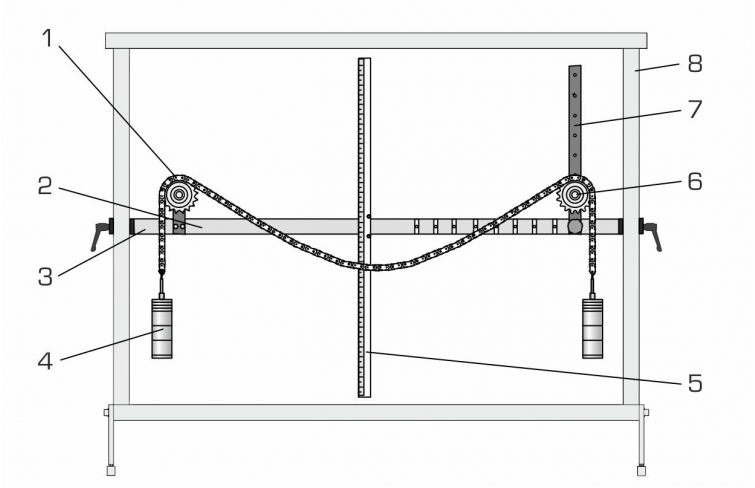

Une chaîne à rouleaux sert de câble et est posée sur deux roues à chaîne montées sur roulement à billes.

Les supports des roues à chaîne sont fixés à une traverse.

L´ entraxe entre les roues à chaîne peut être réglé horizontalement et verticalement.

Les deux extrémités de la chaîne peuvent être chargées de poids.

La courbure maximale est mesurée à l´ aide de règles graduées et peut être comparée aux valeurs calculées.

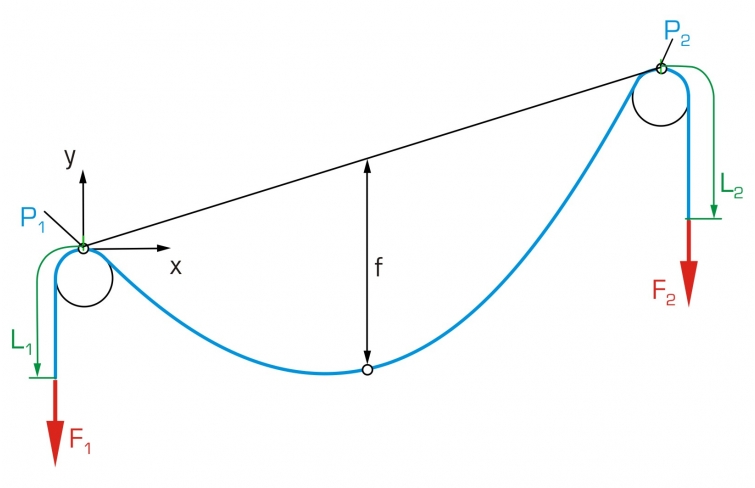

La courbure est la distance entre la ligne de jonction des appuis et la ligne de chaînette (voir aussi la figure "Forces portantes du câble agissant réellement" à la page suivante).

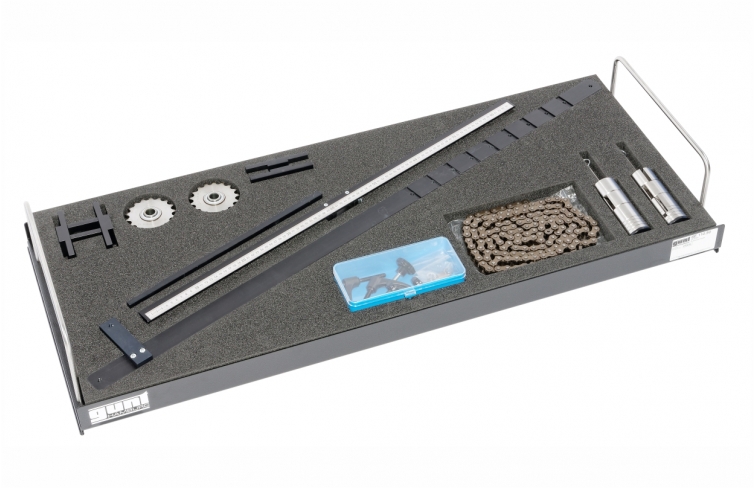

Les pièces d´ essai sont logées de manière claire et protégée dans un système de rangement. L´ ensemble du montage expérimental est monté dans le bâti SE 112.



Contenu didactique / Essais


- détermination de la ligne de chaînette d´ un câble suspendu librement

-- uniquement soumis au poids propre

-- avec des charges supplémentaires

-- pour montage symétrique (roues à chaîne à la même hauteur)

-- pour montage asymétrique

- mesure de la courbure

- comparaison des valeurs calculées et des valeurs mesurées



Les grandes lignes

- ligne de chaînette suspendu librement soumis au poids propre



Caractéristiques techniques


Chaîne à rouleaux

- DIN 8187

- longueur: 2400mm

- poids: 0,95kg/m



Roue à chaîne, nombre de dents: 17



Traverse

- entraxe: 600...1000mm

- écart entre les rainures: 50mm



Support

- hauteur réglable de la roue à chaîne: 0...300mm

- écart entre les orifices: 50mm



Poids

- 2x 1N (suspentes)

- 8x 1N

- 6x 5N

Measuring ranges

- horizontal: 0...1000mm

- vertical: 0...850mm

- graduation: 1mm



Informations logistiques
Dimensions et poids

Lxlxh: 1170x480x178mm (système de rangement)

Poids: env. 29kg (total)



Liste de livraison

1 chaîne à rouleaux

1 traverse avec éléments de serrage

2 roues à chaîne avec supports

1 règle graduée

1 jeu de poids

1 système de rangement avec mousse de protection

1 documentation didactique



Poids: 29 Kg
Delai de livraison estimé : 5 semaines
