Ref: EWTGUSE110.48
SE 110.48 Essai de flexion, déformation plastique (Réf. 022.11048)
Observation et détermination entre la déformation élastique et plastique, Nécessite bâti SE 112
Les sollicitations mécaniques, auxquelles sont soumis de manière générale les éléments de construction, génèrent des contraintes dans le composant ou matériau concerné.
Lorsque ces contraintes sont trop élevées, une déformation plastique se produit en plus de la déformation réversible élastique.
Le composant ne revient pas entièrement à sa forme initiale; cest pourquoi on parle ici de modification de forme.

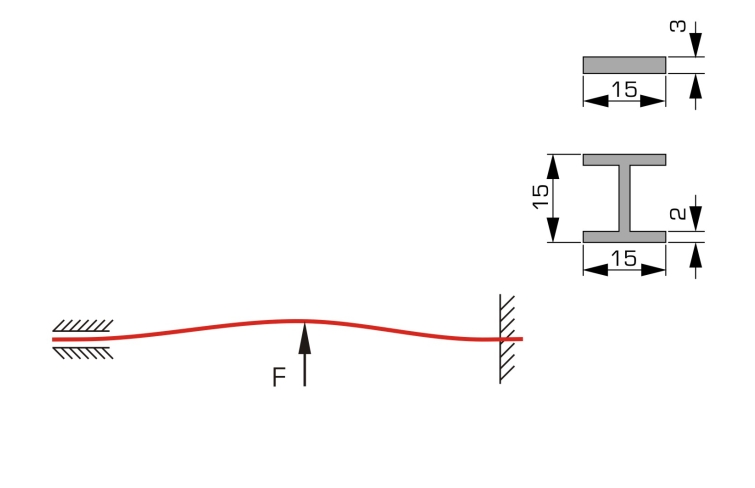

La poutre étudiée dans le SE 110.48 est maintenue à ses deux extrémités.
Pour la fixation de la poutre, un palier fixe et un palier libre sont compris dans la liste de livraison.
La poutre est soumise à une charge ponctuelle.

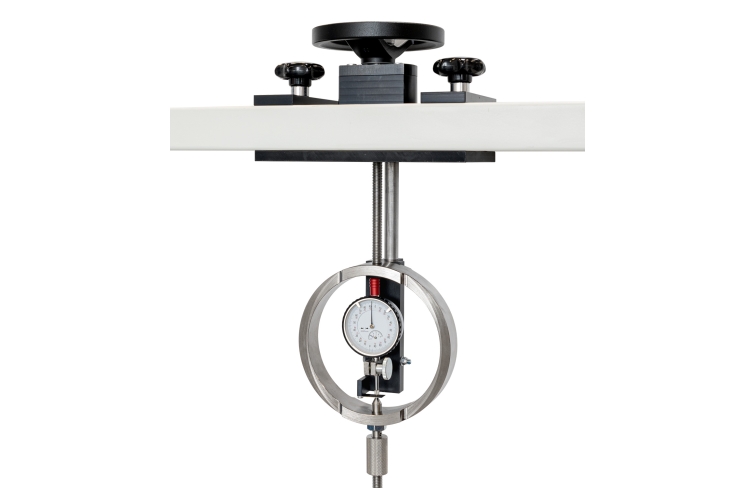

Le dispositif de charge peut être positionné à nimporte quel endroit du bâti.
Un comparateur à cadran mesure la déformation.
Des poutres constituées de matériaux et profils différents sont comprises dans la liste de livraison.
Lessai permet dobserver et déterminer avec précision le passage de la zone de déformation élastique à la zone de déformation plastique.

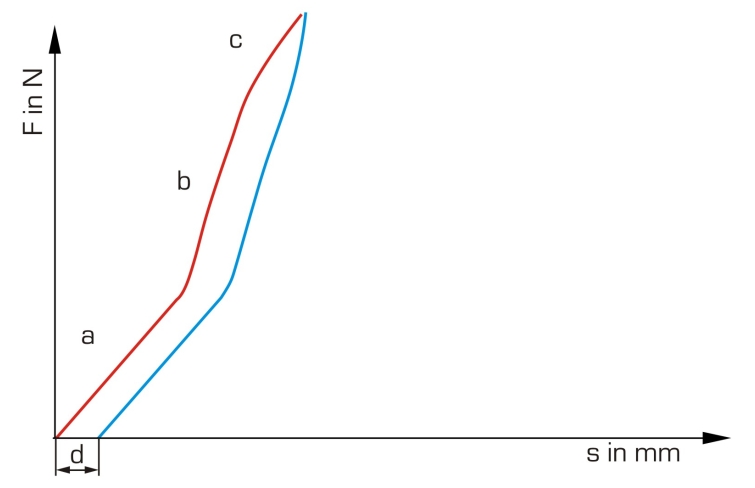

Un diagramme force-allongement est établi à partir des valeurs obtenues; il met en évidence le comportement non linéaire.

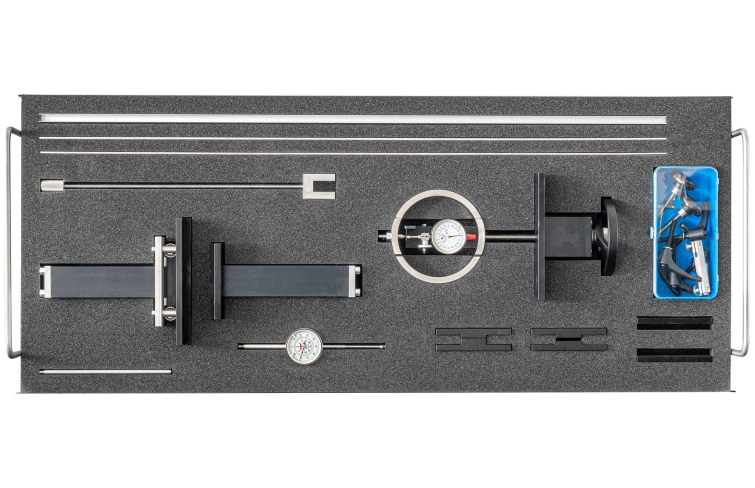

Les pièces de lessai sont disposées de manière claire, et bien protégées dans un système de rangement.

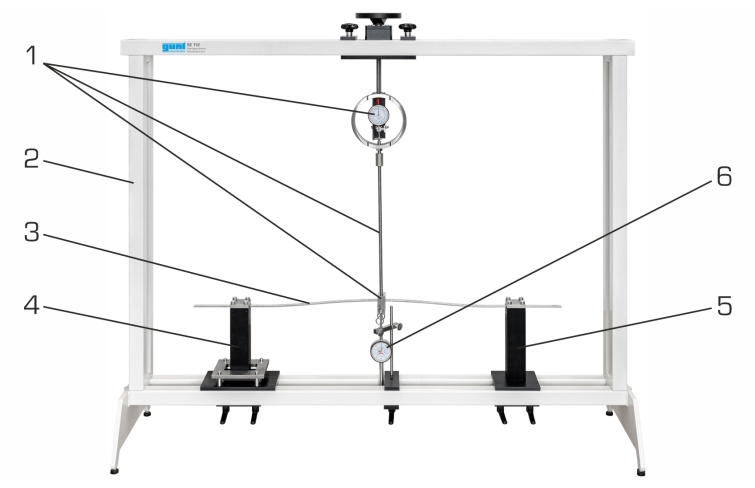

Lensemble du montage expérimental est monté dans le bâti SE 112.
Lorsque ces contraintes sont trop élevées, une déformation plastique se produit en plus de la déformation réversible élastique.
Le composant ne revient pas entièrement à sa forme initiale; cest pourquoi on parle ici de modification de forme.
La poutre étudiée dans le SE 110.48 est maintenue à ses deux extrémités.
Pour la fixation de la poutre, un palier fixe et un palier libre sont compris dans la liste de livraison.
La poutre est soumise à une charge ponctuelle.
Le dispositif de charge peut être positionné à nimporte quel endroit du bâti.
Un comparateur à cadran mesure la déformation.
Des poutres constituées de matériaux et profils différents sont comprises dans la liste de livraison.
Lessai permet dobserver et déterminer avec précision le passage de la zone de déformation élastique à la zone de déformation plastique.
Un diagramme force-allongement est établi à partir des valeurs obtenues; il met en évidence le comportement non linéaire.
Les pièces de lessai sont disposées de manière claire, et bien protégées dans un système de rangement.
Lensemble du montage expérimental est monté dans le bâti SE 112.
Contenu didactique / Essais
- poutre soumise à une charge élastique
- enregistrement dun diagramme force-allongement et détermination du comportement non linéaire
- comparaison entre courbe de charge et courbe de décharge
- démonstration de la non-validité du principe de superposition dans la zone plastique
Les grandes lignes
- observation et détermination du passage de la déformation élastique à la déformation plastique
- enregistrement du diagramme force-allongement
- poutre soumise à une charge élastique
- enregistrement dun diagramme force-allongement et détermination du comportement non linéaire
- comparaison entre courbe de charge et courbe de décharge
- démonstration de la non-validité du principe de superposition dans la zone plastique
Les grandes lignes
- observation et détermination du passage de la déformation élastique à la déformation plastique
- enregistrement du diagramme force-allongement
Caractéristiques techniques
Poutres
- 1x 1000x15x3mm, acier
- 1x 1000x15x3mm, aluminium
- 1x profil en H, 1000x15x15x2mm, aluminium
Dispositif de charge
- charge max.: ±5000N
- longueur max. du déplacement: 100mm
Measuring ranges
- déplacement: 0...50mm
Poutres
- 1x 1000x15x3mm, acier
- 1x 1000x15x3mm, aluminium
- 1x profil en H, 1000x15x15x2mm, aluminium
Dispositif de charge
- charge max.: ±5000N
- longueur max. du déplacement: 100mm
Measuring ranges
- déplacement: 0...50mm
Informations logistiques
Dimensions et poids Liste de livraison.
La poutre est soumise à une charge ponctuelle.
Le dispositif de charge peut être positionné à nimporte quel endroit du bâti.
Un comparateur à cadran mesure la déformation.
Des poutres constituées de matériaux et profils différents sont comprises dans la liste de livraison.
Lessai permet dobserver et déterminer avec précision le passage de la zone de déformation élastique à la zone de déformation plastique.
Un diagramme force-allongement est établi à partir des valeurs obtenues; il met en évidence le comportement non linéaire.
Les pièces de lessai sont disposées de manière claire, et bien protégées dans un système de rangement.
Lensemble du montage expérimental est monté dans le bâti SE 112.
Contenu didactique / Essais
- poutre soumise à une charge élastique
- enregistrement dun diagramme force-allongement et détermination du comportement non linéaire
- comparaison entre courbe de charge et courbe de décharge
- démonstration de la non-validité du principe de superposition dans la zone plastique
Les grandes lignes
- observation et détermination du passage de la déformation élastique à la déformation plastique
- enregistrement du diagramme force-allongement
Les caracteristiques techniques
Poutres
- 1x 1000x15x3mm, acier
- 1x 1000x15x3mm, aluminium
- 1x profil en H, 1000x15x15x2mm, aluminium
Dispositif de charge
- charge max.: ±5000N
- longueur max. du déplacement: 100mm
Measuring ranges
- déplacement: 0...50mm
Dimensions et poids
Lxlxh: 1170x480x178mm
Poids: env. 30kg
Liste de livraison
1 jeu de poutres
1 dispositif de charge
2 appuis
1 comparateur à cadran
1 dispositif de traction
1 système de rangement avec mousse de protection
1 documentation didactique
La poutre est soumise à une charge ponctuelle.
Le dispositif de charge peut être positionné à nimporte quel endroit du bâti.
Un comparateur à cadran mesure la déformation.
Des poutres constituées de matériaux et profils différents sont comprises dans la liste de livraison.
Lessai permet dobserver et déterminer avec précision le passage de la zone de déformation élastique à la zone de déformation plastique.
Un diagramme force-allongement est établi à partir des valeurs obtenues; il met en évidence le comportement non linéaire.
Les pièces de lessai sont disposées de manière claire, et bien protégées dans un système de rangement.
Lensemble du montage expérimental est monté dans le bâti SE 112.
Contenu didactique / Essais
- poutre soumise à une charge élastique
- enregistrement dun diagramme force-allongement et détermination du comportement non linéaire
- comparaison entre courbe de charge et courbe de décharge
- démonstration de la non-validité du principe de superposition dans la zone plastique
Les grandes lignes
- observation et détermination du passage de la déformation élastique à la déformation plastique
- enregistrement du diagramme force-allongement
Les caracteristiques techniques
Poutres
- 1x 1000x15x3mm, acier
- 1x 1000x15x3mm, aluminium
- 1x profil en H, 1000x15x15x2mm, aluminium
Dispositif de charge
- charge max.: ±5000N
- longueur max. du déplacement: 100mm
Measuring ranges
- déplacement: 0...50mm
Dimensions et poids
Lxlxh: 1170x480x178mm
Poids: env. 30kg
Liste de livraison
1 jeu de poutres
1 dispositif de charge
2 appuis
1 comparateur à cadran
1 dispositif de traction
1 système de rangement avec mousse de protection
1 documentation didactique
Poids: 30 Kg Delai de livraison estimé : 5 semaines
