RT 682 Régulation à variables multiples (Niveau, Température) dans réservoir agitateur (Réf.0806820)
réservoir agitateur chauffé avec récupération de la chaleur, régulation couplée de niveau et de temp
Le RT 682 permet détudier les situations complexes de la régulation à variables multiples en se fondant sur la pratique.
Le modèle utilisé est une application typique issue du génie des procédés: une réaction chimique déroule dans un réservoir agitateur chauffé.
Les réactifs entrant dans le réservoir agitateur sont préchauffés afin daugmenter le rendement énergétique avec les produits sortants.
Leau est utilisée comme produit et réactif pour le RT 682.

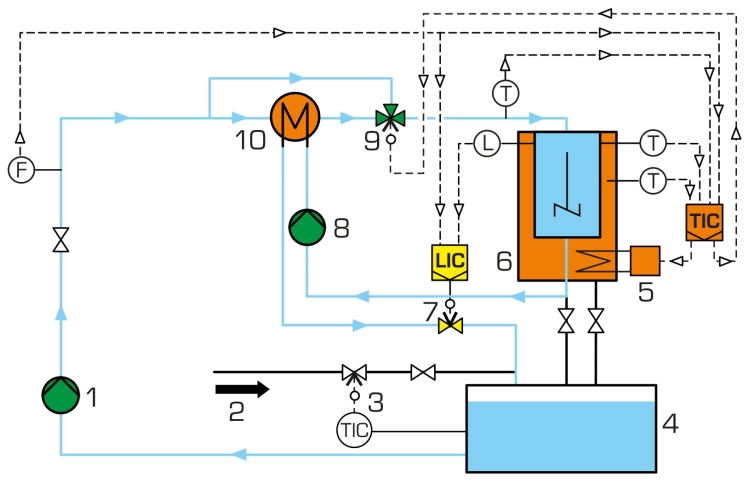

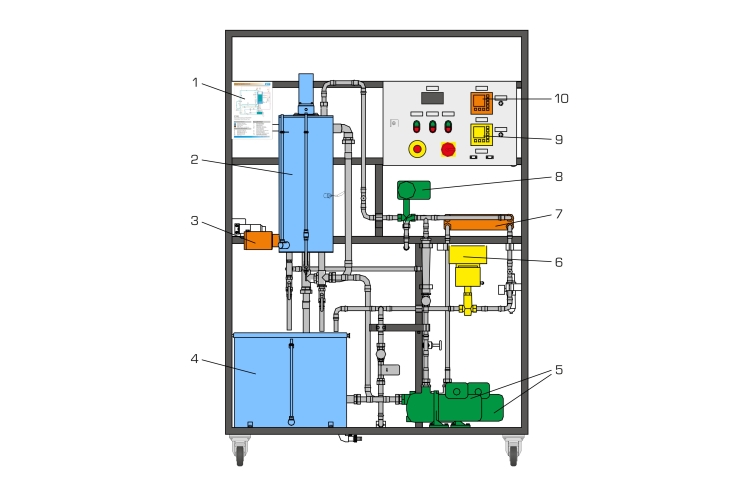

Une pompe refoule le réactif dun réservoir collecteur vers le réservoir agitateur via un échangeur de chaleur.
Le réactif est préchauffé à laide dun échangeur de chaleur.
Un dispositif de chauffage placé dans le double paroi permet de régler la température du réservoir agitateur.
Une autre pompe refoule le produit chauffé du réservoir agitateur vers le réservoir collecteur via léchangeur de chaleur.
Léchangeur de chaleur est ponté par une dérivation dans larrivée.
Une vanne motorisée à 3 voies ajuste le rapport entre le débit chauffé dans léchangeur de chaleur et le débit dans la dérivation.
Il sagit dun autre moyen de régler la température dans le réservoir agitateur.
Une vanne de régulation modifie le débit dans de lécoulement et donc le niveau dans le réservoir agitateur.
La température et le niveau sont des grandeurs qui dépendent lune de lautre, ce qui rend cette régulation à variables multiples complexe.
Deux régulateurs industriels sont disponibles en tant que régulateur de température et régulateur de niveau.
Ils peuvent être configurés et paramétrés à laide du logiciel fourni.
Les régulateurs disposent dune interface DP Profibus.

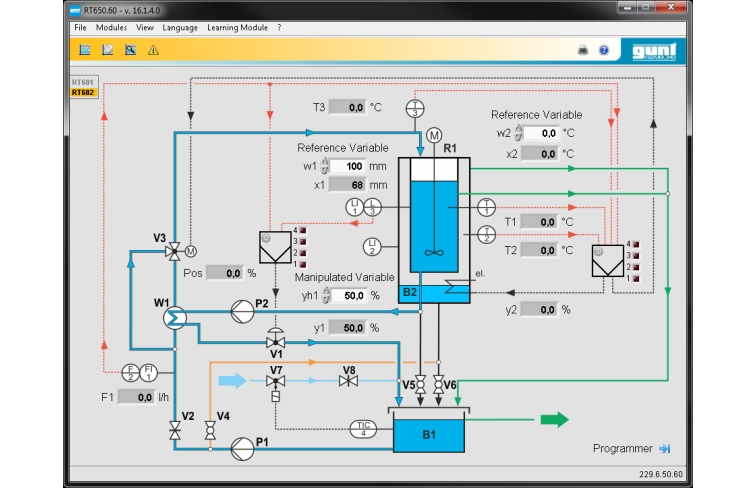

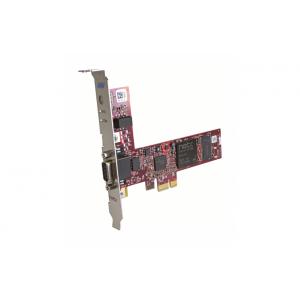

Ces interfaces permettent de contrôler le banc dessai via le logiciel disponible en option RT 650.60.

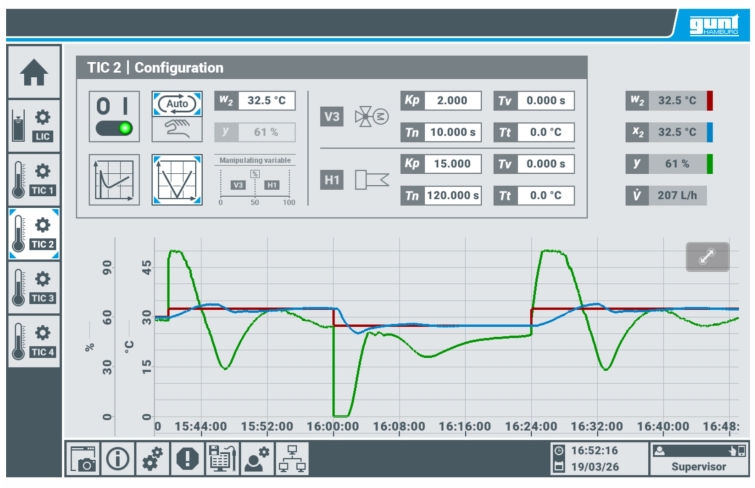

Le logiciel RT 650.60 permet également denregistrer les grandeurs de processus et de paramétrer les régulateurs à partir du PC.
Linterface DP Profibus permet, en outre, de mettre en réseau plusieurs bancs dessai de cette série.
Le modèle utilisé est une application typique issue du génie des procédés: une réaction chimique déroule dans un réservoir agitateur chauffé.
Les réactifs entrant dans le réservoir agitateur sont préchauffés afin daugmenter le rendement énergétique avec les produits sortants.
Leau est utilisée comme produit et réactif pour le RT 682.
Une pompe refoule le réactif dun réservoir collecteur vers le réservoir agitateur via un échangeur de chaleur.
Le réactif est préchauffé à laide dun échangeur de chaleur.
Un dispositif de chauffage placé dans le double paroi permet de régler la température du réservoir agitateur.
Une autre pompe refoule le produit chauffé du réservoir agitateur vers le réservoir collecteur via léchangeur de chaleur.
Léchangeur de chaleur est ponté par une dérivation dans larrivée.
Une vanne motorisée à 3 voies ajuste le rapport entre le débit chauffé dans léchangeur de chaleur et le débit dans la dérivation.
Il sagit dun autre moyen de régler la température dans le réservoir agitateur.
Une vanne de régulation modifie le débit dans de lécoulement et donc le niveau dans le réservoir agitateur.
La température et le niveau sont des grandeurs qui dépendent lune de lautre, ce qui rend cette régulation à variables multiples complexe.
Deux régulateurs industriels sont disponibles en tant que régulateur de température et régulateur de niveau.
Ils peuvent être configurés et paramétrés à laide du logiciel fourni.
Les régulateurs disposent dune interface DP Profibus.
Ces interfaces permettent de contrôler le banc dessai via le logiciel disponible en option RT 650.60.
Le logiciel RT 650.60 permet également denregistrer les grandeurs de processus et de paramétrer les régulateurs à partir du PC.
Linterface DP Profibus permet, en outre, de mettre en réseau plusieurs bancs dessai de cette série.
Contenu didactique / Essais
- régulation couplée de niveau et de température
- régulation de niveau avec
-- régulateur PI
-- génération de grandeurs perturbatrices
- régulation de température
-- avec régulateur deux points
-- avec régulateur trois points (split range)
-- avec régulation-limitation (override control)
-- via une vanne motorisée avec signal de retour de position
- enregistrement des réponses à un échelon
Les grandes lignes
- régulation à variables multiples conforme à la pratique: de la régulation de température et de niveau dans un réservoir agitateur
- application typique issue du génie des procédés avec récupération de la chaleur
- 2 régulateurs industriels configurables
- logiciel de conduite de procédés RT 650.60 disponible en option
- régulation couplée de niveau et de température
- régulation de niveau avec
-- régulateur PI
-- génération de grandeurs perturbatrices
- régulation de température
-- avec régulateur deux points
-- avec régulateur trois points (split range)
-- avec régulation-limitation (override control)
-- via une vanne motorisée avec signal de retour de position
- enregistrement des réponses à un échelon
Les grandes lignes
- régulation à variables multiples conforme à la pratique: de la régulation de température et de niveau dans un réservoir agitateur
- application typique issue du génie des procédés avec récupération de la chaleur
- 2 régulateurs industriels configurables
- logiciel de conduite de procédés RT 650.60 disponible en option
Caractéristiques techniques
Réservoirs
- réservoir agitateur: 15L
- réservoir collecteur: 70L
2 pompes
- débit de refoulement max.: env. 60L/min
- hauteur de refoulement max.: env. 20m
Surface de léchangeur de chaleur: env. 0,8m^2^
Puissance du dispositif de chauffage: env. 2kW
Régulateur de température et régulateur de niveau paramétrables comme
- régulateur P, PI ou PID
- régulateur tout ou rien
Plages de mesure:
- débit: 60...640L/h
- température: 0...100°C
- niveau: 0...1000mm
- degré douverture de la vanne à 3 voies: 0...100%
Réservoirs
- réservoir agitateur: 15L
- réservoir collecteur: 70L
2 pompes
- débit de refoulement max.: env. 60L/min
- hauteur de refoulement max.: env. 20m
Surface de léchangeur de chaleur: env. 0,8m^2^
Puissance du dispositif de chauffage: env. 2kW
Régulateur de température et régulateur de niveau paramétrables comme
- régulateur P, PI ou PID
- régulateur tout ou rien
Plages de mesure:
- débit: 60...640L/h
- température: 0...100°C
- niveau: 0...1000mm
- degré douverture de la vanne à 3 voies: 0...100%
Informations logistiques
Dimensions et poids
Lxlxh: 1360x610x1940mm
Poids: env. 162kg
Nécessaire au fonctionnement
230V, 50Hz, 1 phase
Raccord deau: min. 60L/h
Raccord dair comprimé pour la vanne de régulation: 3...10bar
Liste de livraison
1 banc dessai
1 jeu de câbles
1 jeu de flexibles
1 CD avec logiciel de paramétrage et de configuration des régulateurs
1 documentation didactique
Lxlxh: 1360x610x1940mm
Poids: env. 162kg
Nécessaire au fonctionnement
230V, 50Hz, 1 phase
Raccord deau: min. 60L/h
Raccord dair comprimé pour la vanne de régulation: 3...10bar
Liste de livraison
1 banc dessai
1 jeu de câbles
1 jeu de flexibles
1 CD avec logiciel de paramétrage et de configuration des régulateurs
1 documentation didactique
Techniques > Génie des Procédés > Pilotes complexes en génie des procédés > Systèmes multivariables couplés
Techniques > Génie des Procédés > Principes de base du génie des procédés > Systèmes industriels de régulation
Techniques > Régulation > Systèmes industriels
Poids: 162 Kg Delai de livraison estimé : 16 semaines
