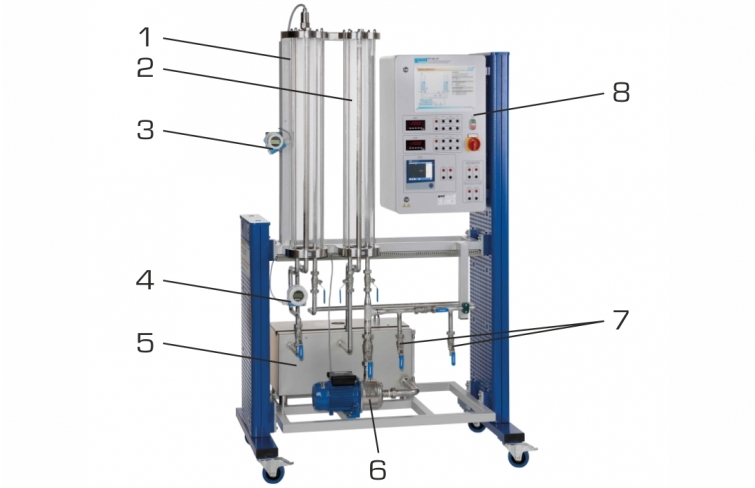

RT 306 Banc d'étude des capteurs de niveau, capacitifs, piezorésistif (Réf. 080.30600)
avec différents composants standard de l'industrie avec une interface de boucle de courant 4-20mA
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le banc d´ essai permet de s´ exercer à manipuler et utiliser les composants industriels qui sont connectés à ce que l´ on appelle une boucle de courant.
Différents principes de mesure sont présentés à l´ aide du RT 306, en prenant l´ exemple de la mesure du niveau.

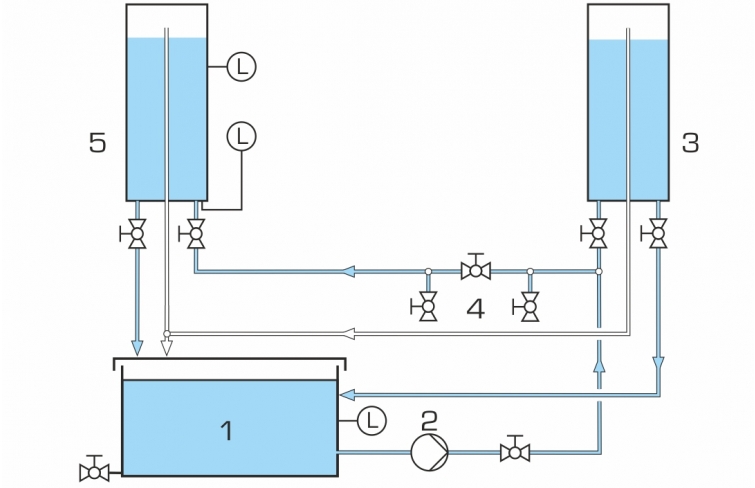

À cet effet, deux capteurs 4-20mA différents placés dans un réservoir en verre permettent de détecter le niveau.
L´ un des capteurs, un capteur de niveau capacitif, mesure directement le niveau.
Un capteur de pression piézorésistif est utilisé pour la mesure indirecte du niveau.
Les deux capteurs sont connectés à ce que l´ on appelle une boucle de courant.
Comme la consommation de courant du capteur de niveau est inférieure à 4mA, le capteur correspondant peut être connecté avec la technique à 2 fils.
Tous les raccordements nécessaires au câblage des boucles de courant sont sortis sur la face avant de l´ armoire de commande avec des connecteurs de laboratoire et étiquetés.
En plus de l´ interface analogique 4-20mA, les capteurs disposent d´ une interface HART.

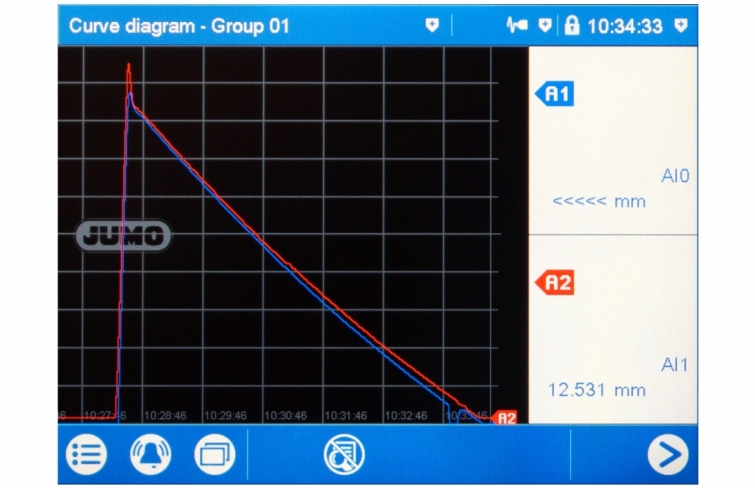

Les données de mesure sont affichées directement sur l´ enregistreur à tracé continu à 2 voies.
Les données de mesure peuvent être lues via une interface USB et évaluées sur un PC (non compris dans la liste de livraison).
d\fs16\lang1036 Le banc d´ essai permet de s´ exercer à manipuler et utiliser les composants industriels qui sont connectés à ce que l´ on appelle une boucle de courant.
Différents principes de mesure sont présentés à l´ aide du RT 306, en prenant l´ exemple de la mesure du niveau.
À cet effet, deux capteurs 4-20mA différents placés dans un réservoir en verre permettent de détecter le niveau.
L´ un des capteurs, un capteur de niveau capacitif, mesure directement le niveau.
Un capteur de pression piézorésistif est utilisé pour la mesure indirecte du niveau.
Les deux capteurs sont connectés à ce que l´ on appelle une boucle de courant.
Comme la consommation de courant du capteur de niveau est inférieure à 4mA, le capteur correspondant peut être connecté avec la technique à 2 fils.
Tous les raccordements nécessaires au câblage des boucles de courant sont sortis sur la face avant de l´ armoire de commande avec des connecteurs de laboratoire et étiquetés.
En plus de l´ interface analogique 4-20mA, les capteurs disposent d´ une interface HART.
Les données de mesure sont affichées directement sur l´ enregistreur à tracé continu à 2 voies.
Les données de mesure peuvent être lues via une interface USB et évaluées sur un PC (non compris dans la liste de livraison).
Contenu didactique / Essais
- se familiariser avec les capteurs de niveau
- se familiariser avec différents composants industriels connectés à une boucle de courant 4-20mA
- raccordement et manipulation pratique des composants avec une interface 4-20mA à 2 fils dans une boucle de courant
Les grandes lignes
- différents principes de mesure pour la mesure du niveau
- technique de mesure industrielle 4-20mA
- acquisition des données assistée par ordinateur via une interface USB
Les caracté ristiques techniques
Pompe
- hauteur de refoulement max.: 20,9m
- débit de refoulement max.: 4,8m3/h
- puissance absorbée: 0,73kW
- vitesse de rotation: 2850min-1
Capteur de niveau (capacitif)
- étalonné: 40mm, 800mm
- longueur: 1016mm
- tension de service: 24VCC
- sortie HART: 4-20mA
capteur de pression (piézorésistif)
- étalonné: 0mm CE, 800mm CE
- surcharge: 10bar
- tension de service: 24VCC
- sortie HART: 4-20mA
- résistance de charge max. à 24VCC 543 \f2\lang1032\'d9\f3\lang1036
Plages de mesure
- \f3 pression: 0...1bar
- \f3 niveau: 40...80mm
Alimentation: \f3 230V, 50Hz, 1 phase
