MT 142 Efficacité énergétique des compresseurs à piston
Complément à l'équipement MT 141
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le dispositif d´ essai MT 142 est utilisé avec l´ exercice de montage du compresseur à piston MT 141.
Le compresseur à piston entièrement assemblé est posé dans le dispositif d´ essai.
Là, le montage conforme de l´ ensemble du système, y compris l´ alignement du moteur d´ entraînement et du compresseur à piston, est effectué.
Un projet de montage réalisé avec succès peut alors être terminé par un contrôle final formel.

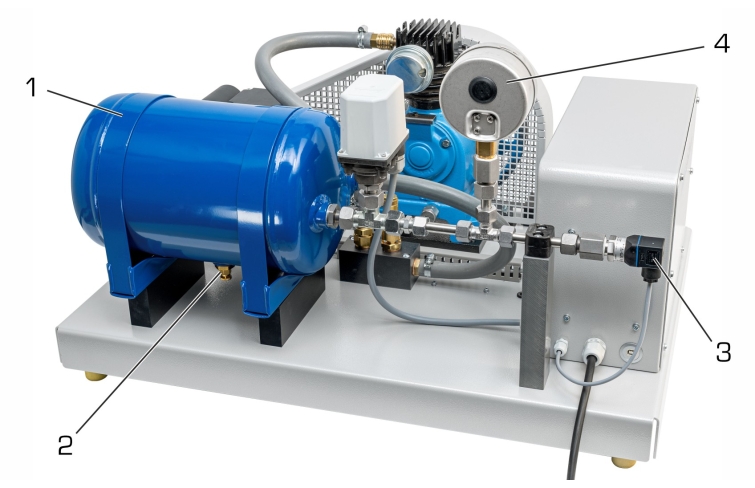

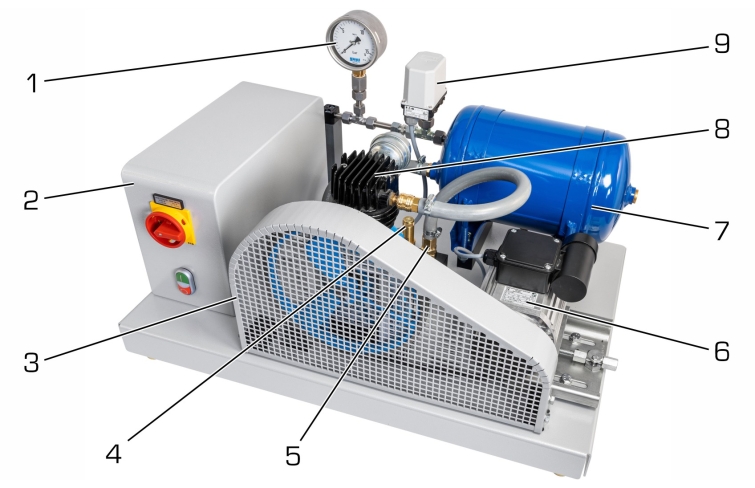

Le dispositif d´ essai comprend comme entraînement un moteur électrique avec poulie à courroie, un réservoir d´ air comprimé avec indication manométrique ainsi qu´ une soupape de sécurité et un pressostat.
Le compresseur à piston (MT 141) entièrement assemblé est installé dans le dispositif d´ essai et relié au moteur d´ entraînement par une courroie trapézoïdale.
Une grille de protection évite tout contact involontaire avec les pièces en rotation.
Pendant le test fonctionnel, l´ augmentation de pression dans le réservoir d´ air comprimé et la puissance du moteur électrique sont enregistrées sur une période de temps.
Un test fonctionnel pur peut être effectué sans l´ aide d´ un logiciel.

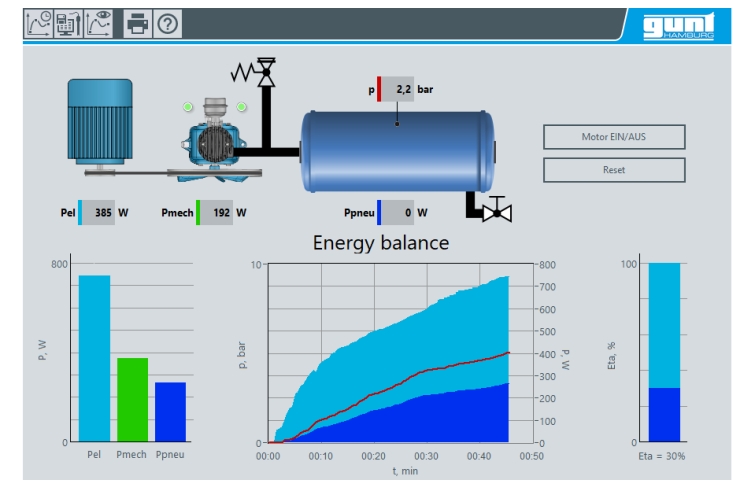

Avec le logiciel GUNT, il est possible de réaliser en plus un bilan de performance.
Pour ce faire, la puissance électrique, la puissance mécanique et la puissance pneumatique sont enregistrées pendant le fonctionnement sur une période de temps.
Le rendement est ensuite calculé à partir de l´énergie absorbée.
Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées au niveau graphique à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique/essais
avec le compresseur à piston du MT 141
- test fonctionnel d´ un compresseur à piston
- augmentation de la pression dans le réservoir d´ air comprimé en fonction du temps
- puissance absorbée du moteur d´ entraînement en fonction de la pression
- bilan énergétique
- se familiariser avec l´ installation de génération de pression et ses composants

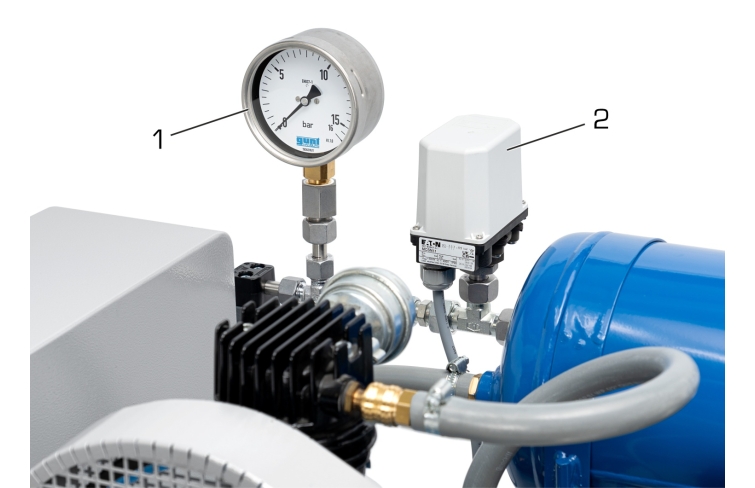

- fonctionnement et principe des éléments de sécurité: pressostat, soupape de retenue, soupape de sécurité

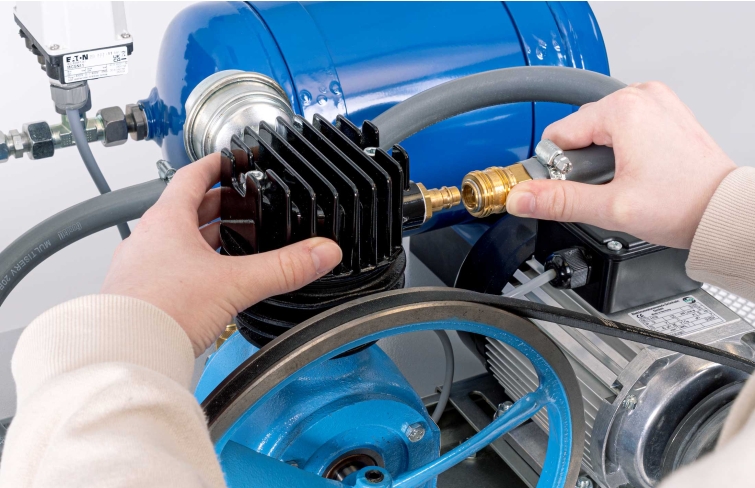

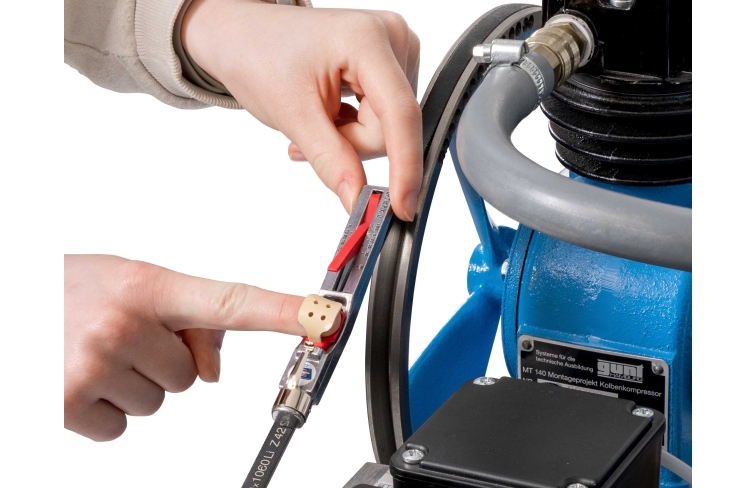

- installation conforme du compresseur à piston dans le dispositif d´ essai, y compris processus d´ ajustage et d´ alignement
d\fs16\lang1036 Le dispositif d´ essai MT 142 est utilisé avec l´ exercice de montage du compresseur à piston MT 141.
Le compresseur à piston entièrement assemblé est posé dans le dispositif d´ essai.
Là, le montage conforme de l´ ensemble du système, y compris l´ alignement du moteur d´ entraînement et du compresseur à piston, est effectué.
Un projet de montage réalisé avec succès peut alors être terminé par un contrôle final formel.
Le dispositif d´ essai comprend comme entraînement un moteur électrique avec poulie à courroie, un réservoir d´ air comprimé avec indication manométrique ainsi qu´ une soupape de sécurité et un pressostat.
Le compresseur à piston (MT 141) entièrement assemblé est installé dans le dispositif d´ essai et relié au moteur d´ entraînement par une courroie trapézoïdale.
Une grille de protection évite tout contact involontaire avec les pièces en rotation.
Pendant le test fonctionnel, l´ augmentation de pression dans le réservoir d´ air comprimé et la puissance du moteur électrique sont enregistrées sur une période de temps.
Un test fonctionnel pur peut être effectué sans l´ aide d´ un logiciel.
Avec le logiciel GUNT, il est possible de réaliser en plus un bilan de performance.
Pour ce faire, la puissance électrique, la puissance mécanique et la puissance pneumatique sont enregistrées pendant le fonctionnement sur une période de temps.
Le rendement est ensuite calculé à partir de l´énergie absorbée.
Les valeurs mesurées sont transmises vers un PC afin d´ y être évaluées au niveau graphique à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique/essais
avec le compresseur à piston du MT 141
- test fonctionnel d´ un compresseur à piston
- augmentation de la pression dans le réservoir d´ air comprimé en fonction du temps
- puissance absorbée du moteur d´ entraînement en fonction de la pression
- bilan énergétique
- se familiariser avec l´ installation de génération de pression et ses composants
- fonctionnement et principe des éléments de sécurité: pressostat, soupape de retenue, soupape de sécurité
- installation conforme du compresseur à piston dans le dispositif d´ essai, y compris processus d´ ajustage et d´ alignement
Contenu didactique / Essais
Les grandes lignes
- dispositif d´ essai pour le compresseur à piston MT 141
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
Caractéristiques techniques
Entraînement
moteur électrique à courroie trapézoïdale
puissance: 250W
vitesse de rotation: 1405min-1
Réservoir d´ air comprimé
volume: 10L
pression max.: 10bar

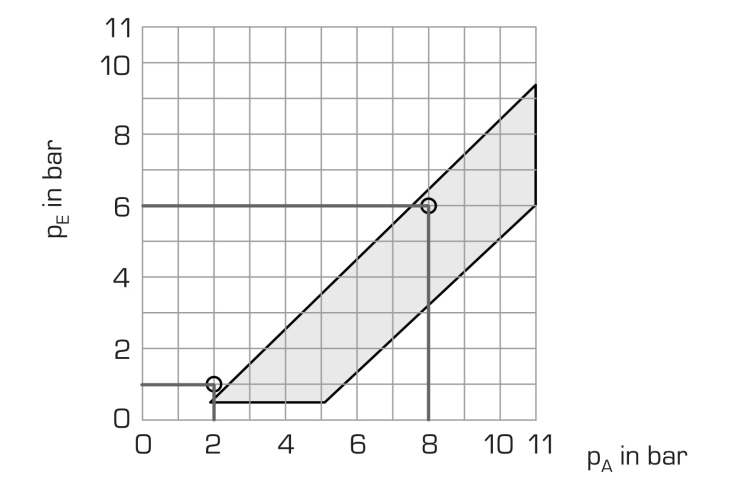

Pressostat: 4...13bar
Soupape de sécurité: 10bar
Plages de mesure
pression: 0...16bar
courant: 0...4A
230V, 50Hz, 1 phase; 230V, 60Hz, 1 phase
- dispositif d´ essai pour le compresseur à piston MT 141
- capacité de mise en réseau: observer, acquérir, évaluer des essais via le réseau propre au client
Caractéristiques techniques
Entraînement
moteur électrique à courroie trapézoïdale
puissance: 250W
vitesse de rotation: 1405min-1
Réservoir d´ air comprimé
volume: 10L
pression max.: 10bar
Pressostat: 4...13bar
Soupape de sécurité: 10bar
Plages de mesure
pression: 0...16bar
courant: 0...4A
230V, 50Hz, 1 phase; 230V, 60Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 820x550x500mm
Poids: env. 52kg
Nécessaire pour le fonctionnement
MT 141, PC avec Windows recommandé
Lxlxh: 820x550x500mm
Poids: env. 52kg
Nécessaire pour le fonctionnement
MT 141, PC avec Windows recommandé
