Ref: EWTGUIA210
IA 210 Partie opérative pour API, transport et détection de pièces (Réf. 058.21000)
Principes des techniques d'automatisation: transport et triage des pièces
Le dispositif IA 210 est un appareil didactique et dexpérimentation compact pour la commande dun processus de manipulation de matériel à laide dun API.
Il est possible de simuler deux processus: un processus destampage ou un contrôle de pièces sous la forme dun tri.
Tous les composants sont agencés de façon structurée.

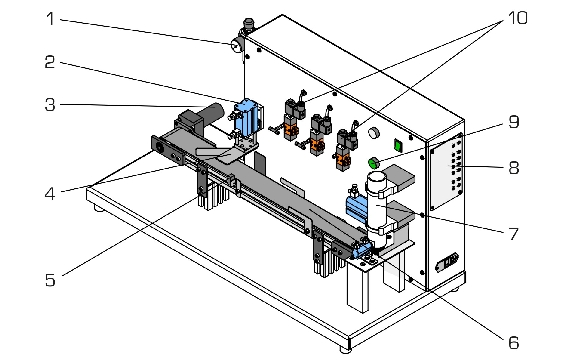

Des pièces cylindriques noires et blanches sont transportées hors dun réservoir de stockage sur une bande transporteuse. Sur la bande se trouve un détecteur lumineux à réflexion qui différencie les pièces claires et sombres et dirige les pièces blanches vers le processus préalablement sélectionné (estampage ou tri).
Les pièces noires sont toujours transportées jusquà lextrémité de la bande et tombent dans un récipient de collecte.

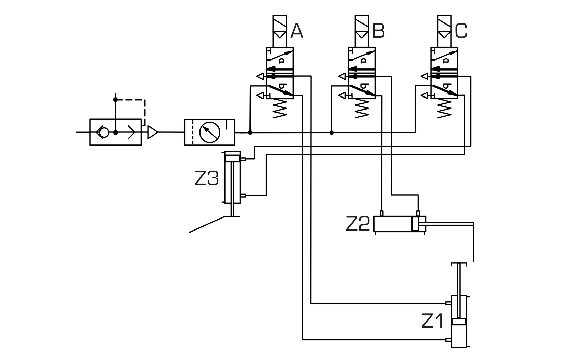

Trois électrovannes 5/2 voies, trois vérins à double effet différents et un palpeur à galet pneumatique peuvent être commandés par lAPI de façon à exécuter les travaux respectivement nécessaires: libérer la pièce du réservoir de stockage, avancer la pièce sur la bande transporteuse, trier ou estamper la pièce.
Pour lestampage, la pièce est amenée dans une position définie.
Le cylindre de travail peut passer en quelques manipulations de la fonction de tri à la fonction destampage.

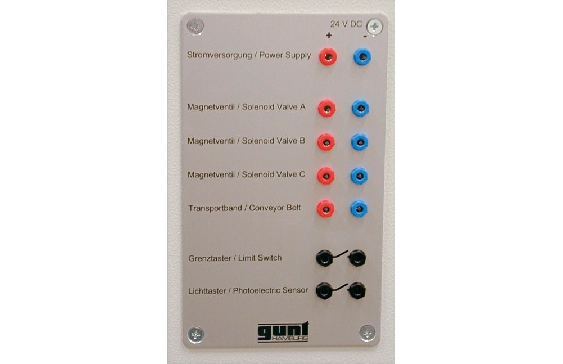

Lappareil est conçu pour un fonctionnement en liaison avec un module API.

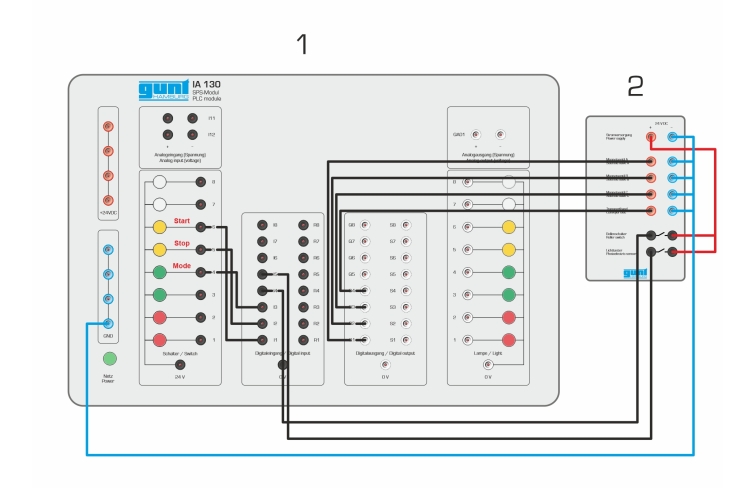

Lutilisation du module API IA 130 est recommandée.
Il est possible de simuler deux processus: un processus destampage ou un contrôle de pièces sous la forme dun tri.
Tous les composants sont agencés de façon structurée.
Des pièces cylindriques noires et blanches sont transportées hors dun réservoir de stockage sur une bande transporteuse. Sur la bande se trouve un détecteur lumineux à réflexion qui différencie les pièces claires et sombres et dirige les pièces blanches vers le processus préalablement sélectionné (estampage ou tri).
Les pièces noires sont toujours transportées jusquà lextrémité de la bande et tombent dans un récipient de collecte.
Trois électrovannes 5/2 voies, trois vérins à double effet différents et un palpeur à galet pneumatique peuvent être commandés par lAPI de façon à exécuter les travaux respectivement nécessaires: libérer la pièce du réservoir de stockage, avancer la pièce sur la bande transporteuse, trier ou estamper la pièce.
Pour lestampage, la pièce est amenée dans une position définie.
Le cylindre de travail peut passer en quelques manipulations de la fonction de tri à la fonction destampage.
Lappareil est conçu pour un fonctionnement en liaison avec un module API.
Lutilisation du module API IA 130 est recommandée.
Contenu didactique / Essais
-connaissance et analyse dun processus automatisé de manipulation de matériel
compréhension et analyse des fonctions mécaniques, pneumatiques et électriques
familiarisation avec la symbolique, les notions et la représentation de schémas fonctionnels pneumatiques et électriques
connaissance des composants de la technique dautomatisation: vérins, électrovannes, détecteurs lumineux
- initiation à lutilisation dun API
méthodes fondamentales délaboration dun programme
adaptation dun programme au processus de manipulation donnée
- simulation dun processus destampage
la bande transporteuse est arrêtée uniquement pour lestampage
la bande transporteuse sarrête également dès que la pièce tombe de lextrémité de la bande
- simulation dun contrôle de pièces
les pièces claires sont triées, les pièces sombres atteignent lextrémité de la bande
Les grandes lignes
- système sur les principes de base de la technique dautomatisation
- dispositif de manipulation didactique
- simulation dun processus destampage
- simulation dun contrôle de pièces
Les caractéristiques techniques
3 vannes 5/2 à commande électrique
- rappel par ressort
- avec vanne pilote
Détecteur lumineux à réflexion
-pnp, commutation claire
- 5…150mm
Moteur à courant continu
-étages de transmission: 1
- rapport de réduction: 142,5:1
- couple nominal: 5,92Nm
- vitesse de rotation nominale: 22min-1
Bande transporteuse en tissage polyester

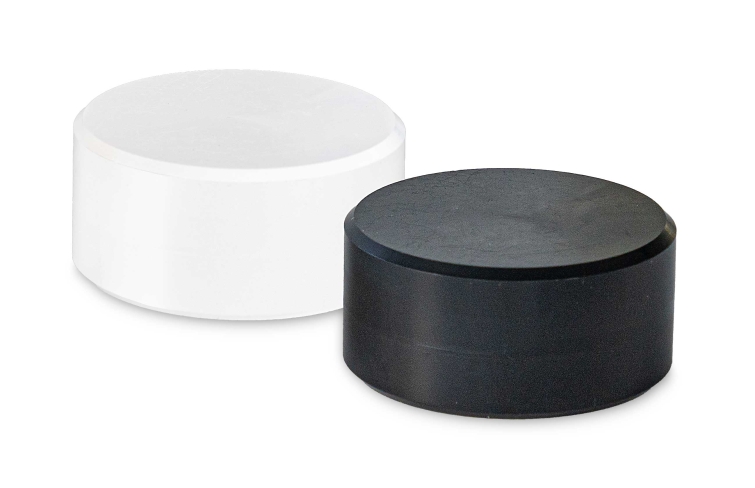

Pièces, Dxh: 40x20mm
230V, 50Hz, 1 phase
-connaissance et analyse dun processus automatisé de manipulation de matériel
compréhension et analyse des fonctions mécaniques, pneumatiques et électriques
familiarisation avec la symbolique, les notions et la représentation de schémas fonctionnels pneumatiques et électriques
connaissance des composants de la technique dautomatisation: vérins, électrovannes, détecteurs lumineux
- initiation à lutilisation dun API
méthodes fondamentales délaboration dun programme
adaptation dun programme au processus de manipulation donnée
- simulation dun processus destampage
la bande transporteuse est arrêtée uniquement pour lestampage
la bande transporteuse sarrête également dès que la pièce tombe de lextrémité de la bande
- simulation dun contrôle de pièces
les pièces claires sont triées, les pièces sombres atteignent lextrémité de la bande
Les grandes lignes
- système sur les principes de base de la technique dautomatisation
- dispositif de manipulation didactique
- simulation dun processus destampage
- simulation dun contrôle de pièces
Les caractéristiques techniques
3 vannes 5/2 à commande électrique
- rappel par ressort
- avec vanne pilote
Détecteur lumineux à réflexion
-pnp, commutation claire
- 5…150mm
Moteur à courant continu
-étages de transmission: 1
- rapport de réduction: 142,5:1
- couple nominal: 5,92Nm
- vitesse de rotation nominale: 22min-1
Bande transporteuse en tissage polyester
Pièces, Dxh: 40x20mm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1000x450x580mm
Poids: env. 46kg
Nécessaire pour le fonctionnement
raccord dair comprimé: min. 3bar
Liste de livraison
1 appareil dessai
1 jeu de pièces
1 jeu de câbles de laboratoire
2 réservoirs collecteurs
1 documentation didactique
Lxlxh: 1000x450x580mm
Poids: env. 46kg
Nécessaire pour le fonctionnement
raccord dair comprimé: min. 3bar
Liste de livraison
1 appareil dessai
1 jeu de pièces
1 jeu de câbles de laboratoire
2 réservoirs collecteurs
1 documentation didactique
