HM 332 Caractéristiques de pompes montées en parallèle et en série (Réf. 070.33200)

Avec interface PC USB et logiciel inclus

Dans la pratique, et pour des raisons économiques, on monte souvent plusieurs pompes en parallèle ou en série.
Sur le montage en parallèle, les pompes refoulent dans une conduite commune.
À condition que les pompes utilisées atteignent la même hauteur de refoulement.
Les montages en parallèle offrent lavantage de permettre le fonctionnement dune seule pompe lorsque les besoins sont faibles, et lactivation de pompes supplémentaires en cas daugmentation du débit de refoulement.
Dans le montage en série, des pompes ayant les mêmes débits de refoulement sont disposées les unes à la suite des autres.
Cette disposition permet de venir à bout de hauteurs de refoulement élevées et est souvent plus économique quune pompe unique avec une hauteur de refoulement élevée.
Avec le HM 332, on étudie le fonctionnement commun de deux pompes centrifuges et on met en évidence les différences qui existent entre le montage parallèle et le montage en série.

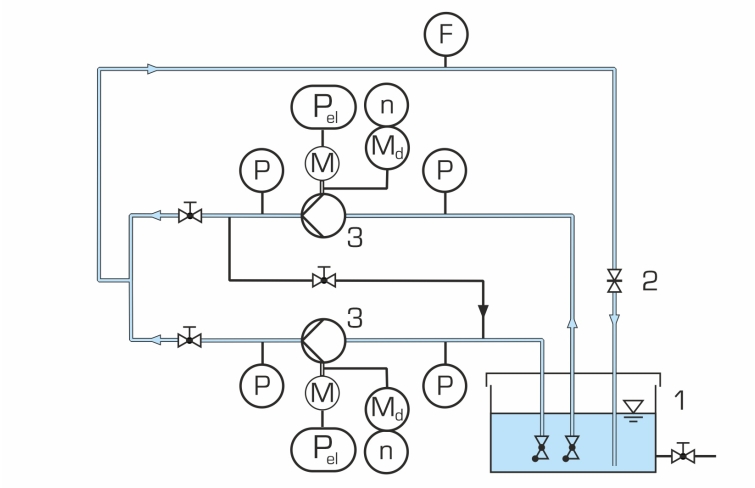

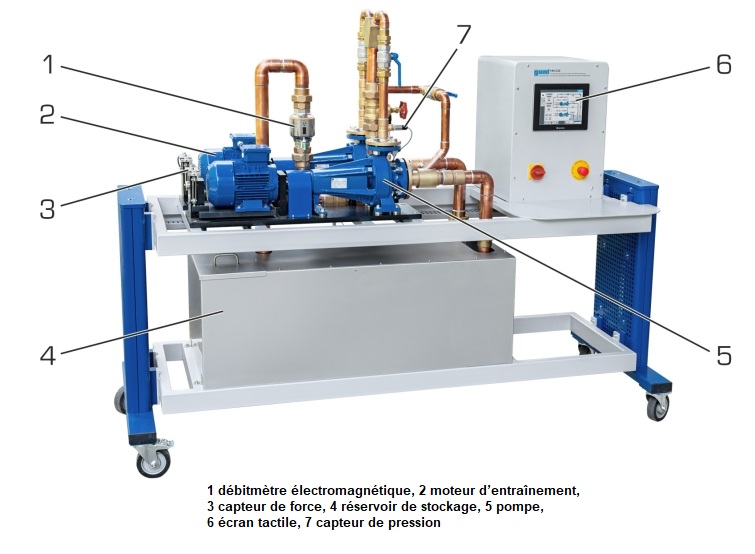

Le HM 332 dispose dun circuit deau fermé et est équipé de deux pompes centrifuges de même type.
Sur les moteurs des pompes, la vitesse de rotation peut être ajustée variablement via un convertisseur de fréquence.
Tous les moteurs sont montés en palier oscillant, ce qui permet de mesurer le couple dentraînement au moyen dun capteur de force et den déduire la puissance dentraînement mécanique.
Des capteurs enregistrent les pressions dentrée et de sortie des pompes.
Le débit est mesuré à laide dun débitmètre électromagnétique.

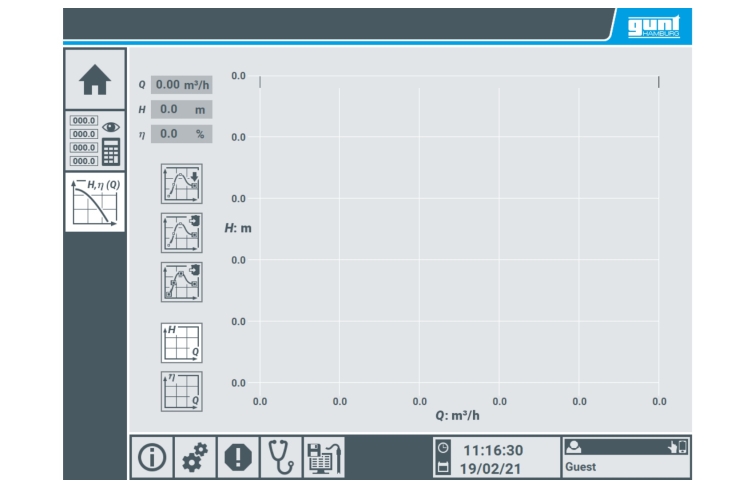

Les données de puissance de la pompe et les pertes dans la conduite sont calculées et représentées sous la forme de courbes caractéristiques.
Des grandeurs caractéristiques des pompes sont déterminées à partir des valeurs de mesure.
En plus, HM 332 familiarise avec le comportement en service des pompes centrifuges et apprend à démarrer et arrêter correctement une telle installation.

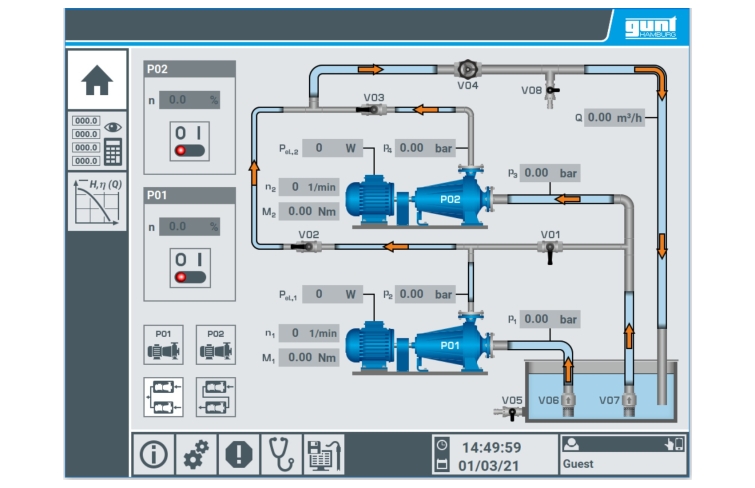

Le banc dessai est commandé et contrôlé par lAPI intégré avec écran tactile.
Grâce à un routeur intégré, le banc dessai peut être alternativement commandé et exploité par un dispositif terminal.
Linterface utilisateur peut également être affichée sur 10 terminaux au maximum (screen mirroring).
Via lAPI, les valeurs de mesure peuvent être enregistrées en interne.
Laccès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.

Contenu didactique / Essais

- étude du comportement en service des pompes centrifuges
- enregistrement de la caractéristique de la pompe
- enregistrement de la caractéristique de linstallation
- détermination du rendement
- étude du montage en série et du montage en parallèle de pompes
- démarrage et arrêt dinstallations de pompes

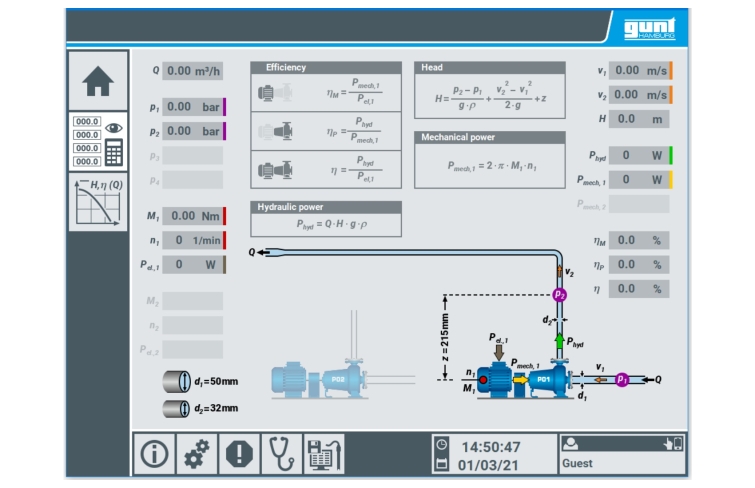

- screen mirroring: mise en miroir de linterface utilisateur sur 10 terminaux maximum
navigation dans le menu indépendante de la surface affichée sur lécran tactile
différents niveaux dutilisateurs sélectionnables sur le terminal: pour lobservation des essais ou pour la commande et lutilisation

Les grandes lignes
- fonctionnement de pompes centrifuges montées en parallèle et en série
- commande de linstallation par API intégré
- un routeur WLAN intégré pour lexploitation et le contrôle via un dispositif terminal et pour le screen mirroring sur 10 terminaux: PC, tablette, smartphone

Caractéristiques techniques

API: Weintek cMT3092X
2 pompes
- débit de refoulement: max. 18,5m3/h
- hauteur de refoulement: max. 19,6m
2 moteurs dentraînement
- puissance: 1,1kW
- plage de vitesse de rotation: 0…3000min-1
Réservoir de stockage: 280L
Plages de mesure
- pression (entrée):
- pompe 1: -1…0,6bar
- pompe 2: -1…3bar
- pression (sortie):
pompe 1: 0…2,5bar
pompe 2: 0…6bar
- débit: 0…600L/min
- vitesse de rotation: 2x 0…3000min-1
- couple: 2x 0…10Nm
- puissance: 2x 0…2,2kW

230V, 50Hz, 1 phase

Poids: 400 Kg
