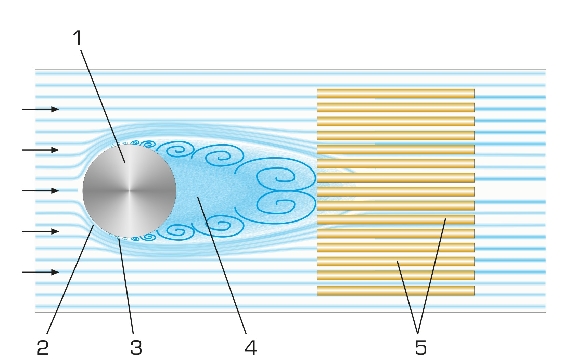

Lorsque des profils de corps sont soumis à un écoulement autour de corps, on assiste à la formation d'écoulements sur la couche limite.
Dans le sillage du corps soumis à cet écoulement autour de corps, ces écoulement de la couche limite entrent en collision et forment des tourbillons causant une réduction de la vitesse dans cette zone.
La réduction de la vitesse fait diminuer la pression dynamique.
L'appareil d'essai HM 170.28 permet - en liaison avec la soufflerie HM 170 - de mesurer le sillage d'un cylindre soumis à un écoulement autour de corps.
Pour enregistrer les pressions totales, l'appareil d'essai est équipé d'un râteau de sillage, constitué de 15 tubes de Pitot.
Chaque tube de Pitot possède un raccord pour tuyau.
Le râteau de sillage peut être monté sur deux positions par rapport au cylindre.
Les pressions totales sont affichées sur le manomètre à tubes HM 170.50 ou grâce au système de mesure électronique de la pression HM 170.55.

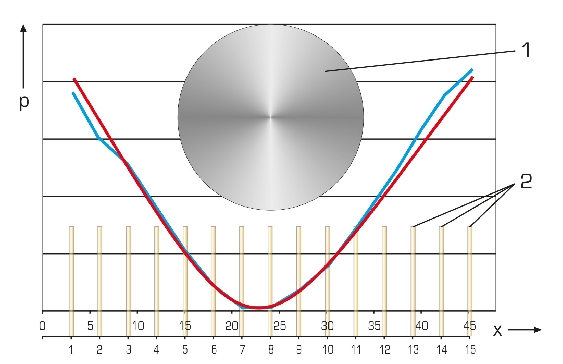

L'évolution de pression qui y est représentée indique nettement la dépression dans le sillage.
À partir des pressions, il est possible de calculer le coefficient de traînée du corps soumis à l'écoulement autour de corps, un paramètre important. Par ailleurs, le coefficient de résistance peut aussi être déterminé en mesurant la force de traînée.

Poids: 3 Kg
Delai de livraison estimé : 12 semaines
