Ref: EWTGUHM163.83
HM 163.83 Vitre en verre pour système PIV (Réf. 070.16383)
A commander avec le canal HM 163, ne peut être installé ultérieurement
Laccessoire HM 163.83 est une vitre en verre pour le canal dessai HM 163, qui est destinée à être utilisée avec un système PIV, par ex. le HM 163.81.

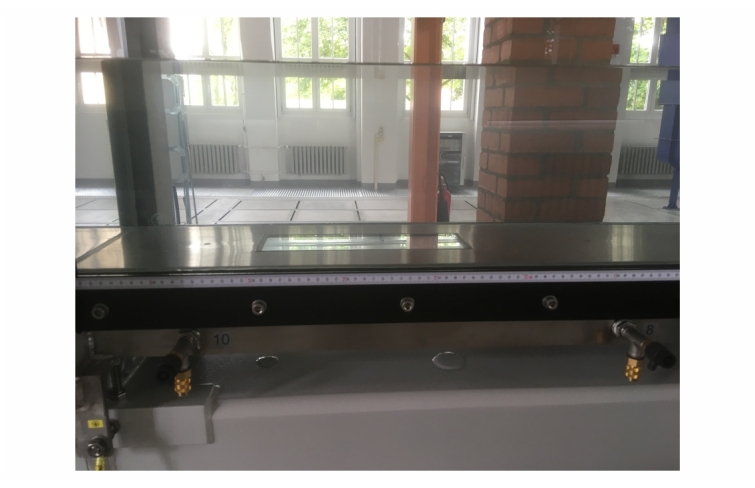

La vitre en verre intégrée dans le fond du canal dessai permet de positionner une source de lumière (laser ou LED) en dessous de la section dessai.
Lincidence de la lumière pour lillumination des particules est donc indépendante des perturbations causées par une surface de leau en mouvement.

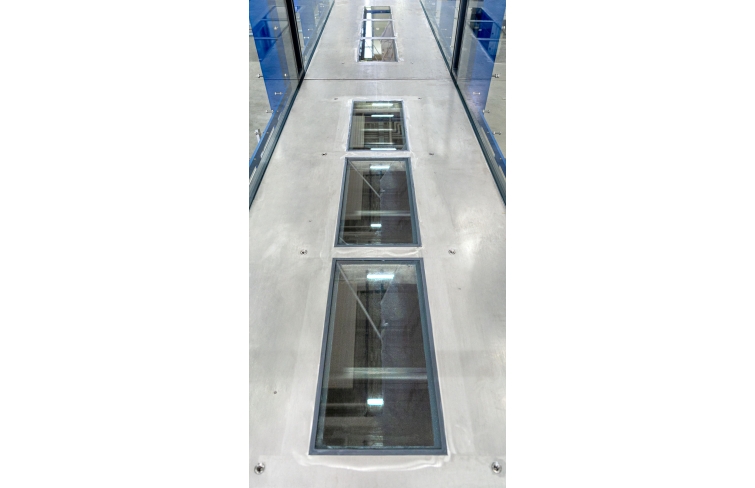

La vitre en verre est située dans la partie centrale de la section dessai et présente une géométrie rectangulaire.
La position, les dimensions et la géométrie de la vitre en verre peuvent diverger.
La vitre en verre intégrée fait partie du canal dessai HM 162 et doit être considérée au moment de la conception.
Il nest pas possible de la monter plus tard.
La vitre en verre intégrée dans le fond du canal dessai permet de positionner une source de lumière (laser ou LED) en dessous de la section dessai.
Lincidence de la lumière pour lillumination des particules est donc indépendante des perturbations causées par une surface de leau en mouvement.
La vitre en verre est située dans la partie centrale de la section dessai et présente une géométrie rectangulaire.
La position, les dimensions et la géométrie de la vitre en verre peuvent diverger.
La vitre en verre intégrée fait partie du canal dessai HM 162 et doit être considérée au moment de la conception.
Il nest pas possible de la monter plus tard.
Contenu didactique / Essais
Les grandes lignes
- vitre en verre intégrée dans le fond du canal dessai HM 163
- utilisation avec un système PIV, par ex, le HM 163.81
Les caractéristiques techniques
- Vitre en verre pour HM 163
Lxl: 280x300mm
épaisseur du verre: 8mm
Dimensions de montage pour la source de lumière ou la caméra sous la section dessai
hauteur pour passe-plat: 65mm
hauteur pour le montage: 169mm
- vitre en verre intégrée dans le fond du canal dessai HM 163
- utilisation avec un système PIV, par ex, le HM 163.81
Les caractéristiques techniques
- Vitre en verre pour HM 163
Lxl: 280x300mm
épaisseur du verre: 8mm
Dimensions de montage pour la source de lumière ou la caméra sous la section dessai
hauteur pour passe-plat: 65mm
hauteur pour le montage: 169mm
Informations logistiques
Dimensions et poids
Lxlxh: 220x328x8mm
Poids: env. 2,2kg
Nécessaire pour le fonctionnement
HM 163 Canal dessai et système PIV par ex. HM 163.81
Lxlxh: 220x328x8mm
Poids: env. 2,2kg
Nécessaire pour le fonctionnement
HM 163 Canal dessai et système PIV par ex. HM 163.81
Poids: 2 Kg
