Ref: EWTGUHM163.50

HM 163.50 Tube de Prandtl (Réf. 070.16350)

Nécessite le HM 162.59

Le tube de Prandtl HM 163.50 est un dispositif de mesure de la vitesse d'écoulement dans le canal d'essai HM 163.

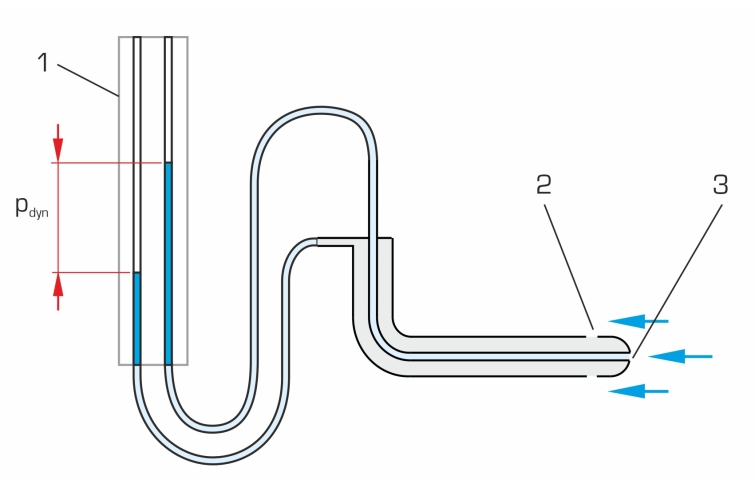

Il mesure la pression statique et la pression totale au point souhaité de l'écoulement.
Le différentiel de pression entre la pression statique et la pression totale correspond à la pression dynamique à partir de laquelle on peut calculer la vitesse d'écoulement.
Un affichage de la pression différentielle indique la pression dynamique.
Le tube de Prandtl peut être déplacé verticalement.
Une échelle indique la position verticale correspondante de la mesure.
Le HM 163.50 est monté sur le support pour instruments mobile HM 163.59 et peut ainsi être utilisé sur toute la longueur et la largeur de la section d'essai.

Contenu didactique / Essais
Les grandes lignes
- Détermination de la vitesse d'écoulement par le tube de Prandtl

Caractéristiques techniques

Échelle
- 0...500mm
- graduation: 1mm

Plage de mesure
- pression différentielle: 0...140mbar,

définition: 0,1mbar

Informations logistiques
Dimensions et poids
Lxlxh: env. 300x300x1000mm
Poids: env. 5kg

Liste de livraison
1 tube de Prandtl
1 jeu d'accessoires
1 notice

Poids: 5 Kg
Delai de livraison estimé : 16 semaines
