Ref: EWTGUHM115

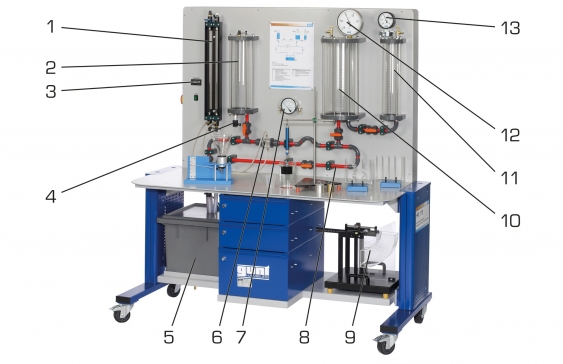

HM 115 Banc d'essai d'hydrostatique (Réf. 070.11500)
Essais de: poussée verticale, densité, effets capillaires etc; mesures de la pression
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 En hydrostatique, on observe l'état des fluides au repos.
Les phénomènes qui se produisent suite à la pression hydrostatique sont analysés, et l'effet de force est calculé.
L'hydrostatique joue un rôle important dans différents domaines de la technique, comme par ex. la plomberie, la construction de pompes et la construction aéronautique et spatiale ainsi que navale (poussée, sollicitation des parois latérales), les observations hydrostatiques ont une grande importance.
Avec le HM 115, on peut réaliser des expériences du domaine de l'hydrostatique, telles que la mesure de la pression au sol, ou la démonstration de la loi de Boyle-Mariotte.
Le calcul du centre de poussée vient compléter l'ensemble des essais.
En outre, il comprend des appareils d´ essai permettant l'étude de l'action capillaire et de la poussée.
La pression hydrostatique et la tension de surface sont mesurées.
En plus, on étudie dans un essai les profils de pression à l'aide d'un tube de Pitot et une sonde pour pression statique dans un fluide en écoulement.
Afin de rendre visibles les fonctions et leur déroulement, les réservoirs et appareils d´ essai sont transparents.
Les réservoirs et conduites sont entièrement en plastique.
Différents appareils de mesure de la pression sont disponibles pour mesurer la pression et la pression différentielle du liquide: tube de Pitot, sonde pour pression statique, capteur de pression avec affichage numérique, manomètre à double tubes ou manomètre de pression différentielle.
Un manomètre à diaphragme ondulé et un manomètre à tube de Bourdon affichent la pression du fluide à l'état gazeux.
Le banc d´ essai est équipé de sa propre alimentation en air et en eau.

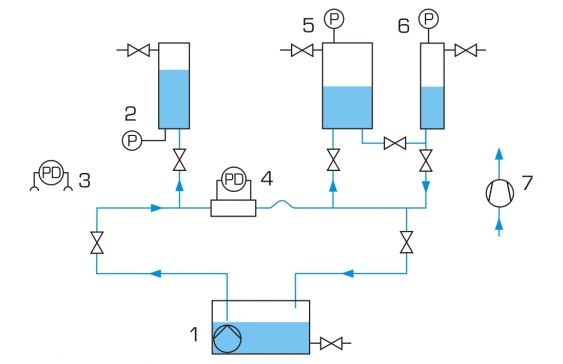

Le circuit d'eau fermé comprend un réservoir de stockage avec pompe submersible.
La livraison comprend un compresseur pour la production de surpressions et de sous-pressions lors des essais avec de l'air.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 En hydrostatique, on observe l'état des fluides au repos.
Les phénomènes qui se produisent suite à la pression hydrostatique sont analysés, et l'effet de force est calculé.
L'hydrostatique joue un rôle important dans différents domaines de la technique, comme par ex. la plomberie, la construction de pompes et la construction aéronautique et spatiale ainsi que navale (poussée, sollicitation des parois latérales), les observations hydrostatiques ont une grande importance.
Avec le HM 115, on peut réaliser des expériences du domaine de l'hydrostatique, telles que la mesure de la pression au sol, ou la démonstration de la loi de Boyle-Mariotte.
Le calcul du centre de poussée vient compléter l'ensemble des essais.
En outre, il comprend des appareils d´ essai permettant l'étude de l'action capillaire et de la poussée.
La pression hydrostatique et la tension de surface sont mesurées.
En plus, on étudie dans un essai les profils de pression à l'aide d'un tube de Pitot et une sonde pour pression statique dans un fluide en écoulement.
Afin de rendre visibles les fonctions et leur déroulement, les réservoirs et appareils d´ essai sont transparents.
Les réservoirs et conduites sont entièrement en plastique.
Différents appareils de mesure de la pression sont disponibles pour mesurer la pression et la pression différentielle du liquide: tube de Pitot, sonde pour pression statique, capteur de pression avec affichage numérique, manomètre à double tubes ou manomètre de pression différentielle.
Un manomètre à diaphragme ondulé et un manomètre à tube de Bourdon affichent la pression du fluide à l'état gazeux.
Le banc d´ essai est équipé de sa propre alimentation en air et en eau.
Le circuit d'eau fermé comprend un réservoir de stockage avec pompe submersible.
La livraison comprend un compresseur pour la production de surpressions et de sous-pressions lors des essais avec de l'air.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- étude de la poussée de différents corps
- étude de la densité de liquides
- pression hydrostatique, loi de Pascal
- vases communicants
- calcul du centre de poussée
- étude de tensions de surface
- démonstration des actions capillaires
- loi de Boyle-Mariotte
- étude de la pression statique et dynamique dans le fluide en écoulement
- familiarisation avec les différentes méthodes de mesure de la pression
Les grandes lignes
- Essais hydrostatiques de base
- Grande variété d'essais
- Circuit d'eau fermé avec réservoir et pompe
Les caractéristiques techniques
Pompe
- puissance absorbée: 250W
- débit de refoulement max.: 9m3/h
- hauteur de refoulement max.: 7,6m
Compresseur
- puissance: 65W
- pression à l´ entrée: 240mbar
- pression à la sortie: 2bar
3 réservoirs
- hauteur: 500mm
- Ø 100mm, Ø 133mm, Ø 200mm
Réservoir de stockage d´ eau: env. 50L
2 aréomètres avec différentes plages de mesure
Plages de mesure
- pression: 2x -1...1,5bar
- pression différentielle: 0...500mmCA
- pression différentielle: 0...0,4bar
- densité: 1x 0,8...1g/cm3, 1x 1...1,2g/cm3
230V, 50Hz, 1 phase
- étude de la poussée de différents corps
- étude de la densité de liquides
- pression hydrostatique, loi de Pascal
- vases communicants
- calcul du centre de poussée
- étude de tensions de surface
- démonstration des actions capillaires
- loi de Boyle-Mariotte
- étude de la pression statique et dynamique dans le fluide en écoulement
- familiarisation avec les différentes méthodes de mesure de la pression
Les grandes lignes
- Essais hydrostatiques de base
- Grande variété d'essais
- Circuit d'eau fermé avec réservoir et pompe
Les caractéristiques techniques
Pompe
- puissance absorbée: 250W
- débit de refoulement max.: 9m3/h
- hauteur de refoulement max.: 7,6m
Compresseur
- puissance: 65W
- pression à l´ entrée: 240mbar
- pression à la sortie: 2bar
3 réservoirs
- hauteur: 500mm
- Ø 100mm, Ø 133mm, Ø 200mm
Réservoir de stockage d´ eau: env. 50L
2 aréomètres avec différentes plages de mesure
Plages de mesure
- pression: 2x -1...1,5bar
- pression différentielle: 0...500mmCA
- pression différentielle: 0...0,4bar
- densité: 1x 0,8...1g/cm3, 1x 1...1,2g/cm3
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1760x820x1940mm
Poids: env. 270kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 banc d'essai
1 compresseur
1 appareil de mesure de la pression au sol
2 aréomètres
1 réservoir cunéiforme

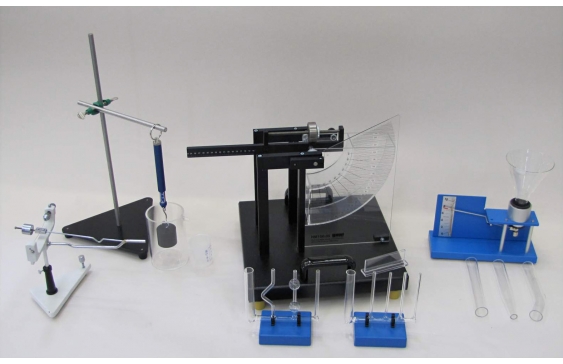

des appareils d'essai pour: tension de surface, pression hydrostatique dans des liquides, force ascensionnelle, action capillaire, vases communicants
1 documentation didactique
Lxlxh: 1760x820x1940mm
Poids: env. 270kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 banc d'essai
1 compresseur
1 appareil de mesure de la pression au sol
2 aréomètres
1 réservoir cunéiforme
des appareils d'essai pour: tension de surface, pression hydrostatique dans des liquides, force ascensionnelle, action capillaire, vases communicants
1 documentation didactique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base de l'hydrostatique
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Principes de base physiques et propriétés des fluides
Techniques > Mécanique des fluides > Principe de la dynamique des fluides > Hydrostatique
Techniques > Génie des Procédés > Principes de base du génie des procédés > Dynamique des fluides
Poids: 270 Kg Delai de livraison estimé : 5 semaines
