Ref: EWTGUHL320.02

HL 320.02 Chauffage supplémentaire électrique pour HL 320.XX (Réf. 065.32002)

Nécessite le HL320.03/05/07 et en option HL320.01/04/08

D'un point de vue économique il peut être intéressant d'utiliser les différentes sources de chaleur régénératives afin de couvrir les besoins de pointe grâce à un chauffage conventionnel.

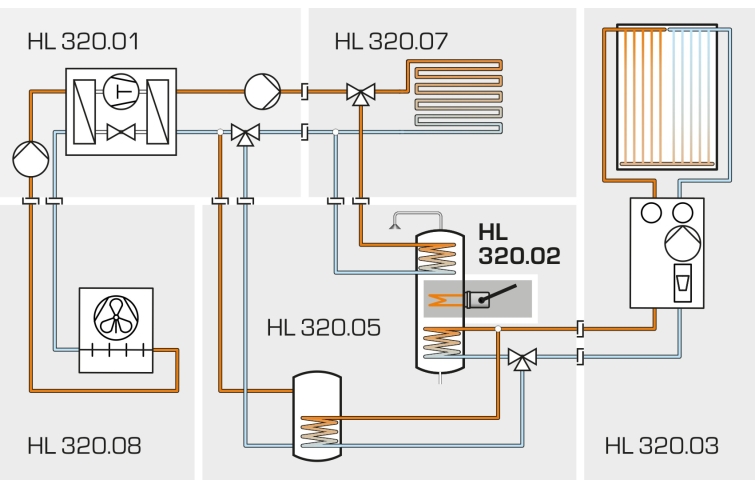

Pour étudier cet aspect du système modulaire HL 320, un chauffage supplémentaire est disponible avec le module HL 320.02, qui peut être facilement intégré dans différentes configurations d'installations.
L'effort pratique de fonctionnement de ce chauffage en cas d'essais réalisés en laboratoire reste réduit en raison de l'utilisation d'un thermoplongeur alimenté électriquement.

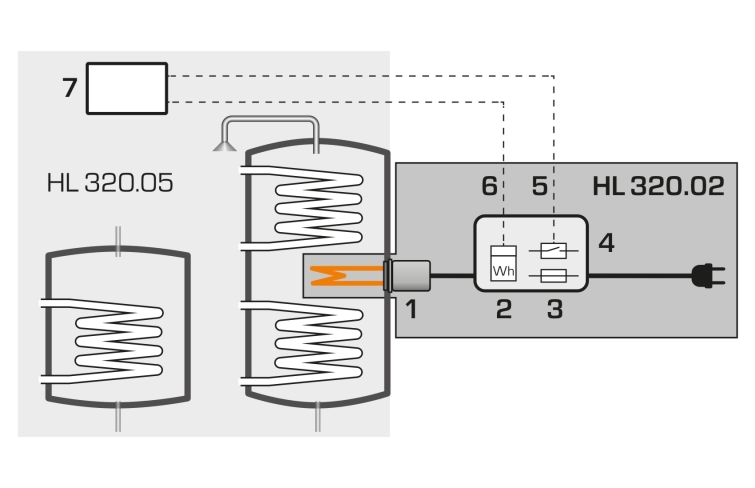

Le thermoplongeur est utilisé dans le réservoir de stockage du module de réservoir central HL 320.05 et peut être commandé par le régulateur du module de réservoir central.
Un compteur intégré prend en compte la quantité d'électricité consommée.
Les données du compteur peuvent être transmises au régulateur du module de réservoir central HL 320.05 par un câble de données pour l'acquisition par un enregistreur de données.

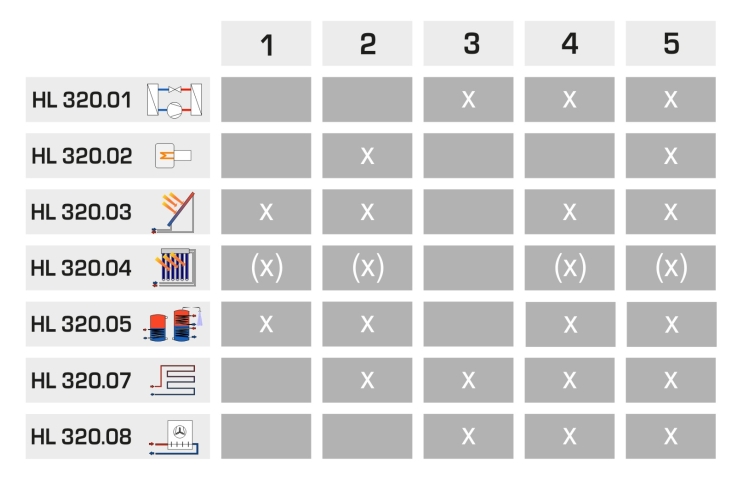

Une documentation didactique bien structurée concernant les associations de modules recommandées avec le module HL 320.02 a été conçue.
Intégrée à la documentation de l'ensemble du système HL 320, elle expose les principes de base et guide létudiant dans la réalisation des essais.

Contenu didactique / Essais

- chauffage d'appoint et/ou échauffement d'eau industrielle par chauffage supplémentaire conventionnel
- point de bivalence et charge de chauffe
- stratégies de régulation pour l'appoint de chauffage
- bilans énergétiques dans les systèmes de pompe à chaleur et solaire thermique soutenus conventionnellement

Les grandes lignes

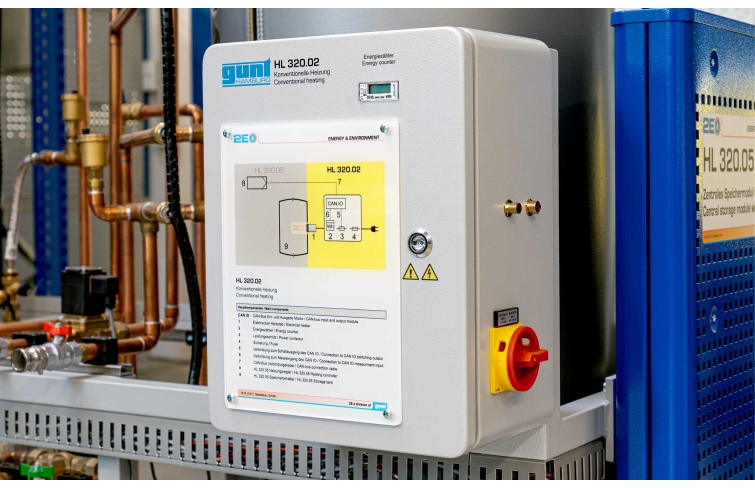

- chauffage supplémentaire pour le système modulaire HL 320
- thermoplongeur avec compteur de courant

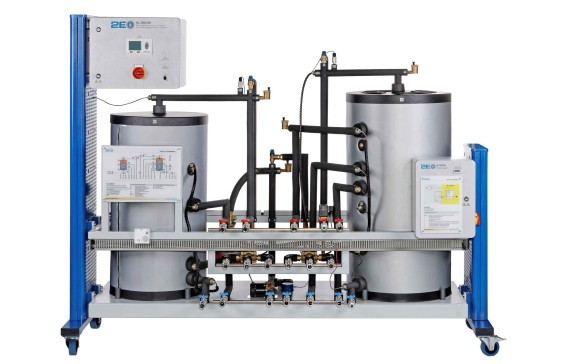

- montage facile dans le réservoir de stockage HL 320.05

Les caractéristiques techniques
Thermoplongeur
- puissance électrique: 3kW
- thermostat: 30...110°C

Compteur de courant
- tension: 230VAC, 50Hz
- courant max.: 32A
- sortie S0: 1000Imp./kWh

230V, 50Hz, 1 phase

Informations logistiques
Dimensions et poids
Thermoplongeur:
Lxl: 370x115mm, poids: env. 2kg
Coffret de distribution:
Lxlxh: 300x200x220mm, poids: env. 1,5kg

Poids: 3.5 Kg
Delai de livraison estimé : 16 semaines
