Ref: EWTGUHL101

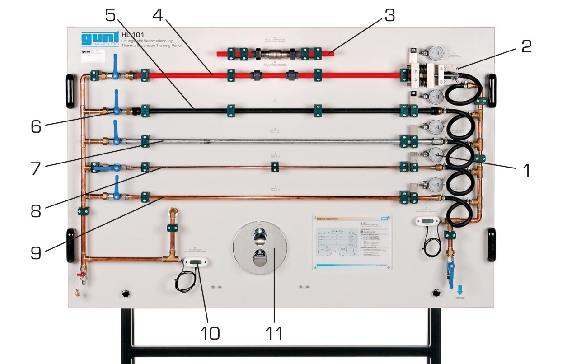

HL 101 Panneau d'étude dilatation thermique (Réf. 065.10100)

de diverses sections de tuyau (PVC, PE, cuivre, acier)

Le banc d'essai est construit avec des composants couramment utilisés dans les installations sanitaires.

Six sections de mesure sont disponibles.

Une section de mesure est équipée d'un compensateur de dilatation.

L'allongement des tuyaux est déterminé à l'aide de comparateurs à cadran.

Un dispositif de mesure des efforts permet la détermination de la force imputable à la dilatation thermique.



Contenu didactique / Essais


- dilatation thermique de différents matériaux tels que PVC, PE, cuivre ou acier

- mesure de l'allongement

- détermination des coefficients de dilatation thermique et des efforts mis en jeu

- influence du diamètre des tuyaux

- compensateur de dilatation



Les grandes lignes

- Étude de la dilatation thermique de diverses sections de tuxau

- Chaque section de tuyau raccordée séparément à un robinet à tournant sphérique

- Raccords d'eau avec accouplements rapides



Caractéristiques techniques


Section de tuyau, longueur: 1000mm

Sections nominales

- PVC, PE, Cu: DN 15

- Cu: DN 8

- acier: 1/2"



Raccord mélangeur: 1/2"

Dispositif de mesure des efforts

- constante de ressort: 78N/mm

- constante de ressort total c: 156N/mm



Plage de mesure

- température: -50...90ºC



Informations logistiques
Dimensions et poids

Lxlxh: 1650x700x1850mm

poids: env. 100kg



Necessaire au fonctionnement

Alimentation eau froide et chaude



Poids: 100 Kg
Delai de livraison estimé : 16 semaines
