Ref: EWTGUFT903
FT 903 Kit d’outils de chanfreinage et de lamage (Réf. 054.90300)
Ce kit sert principalement de matériel didactique et informatif.
La réalisation de travaux pratiques ou dessais nest pas prévue.

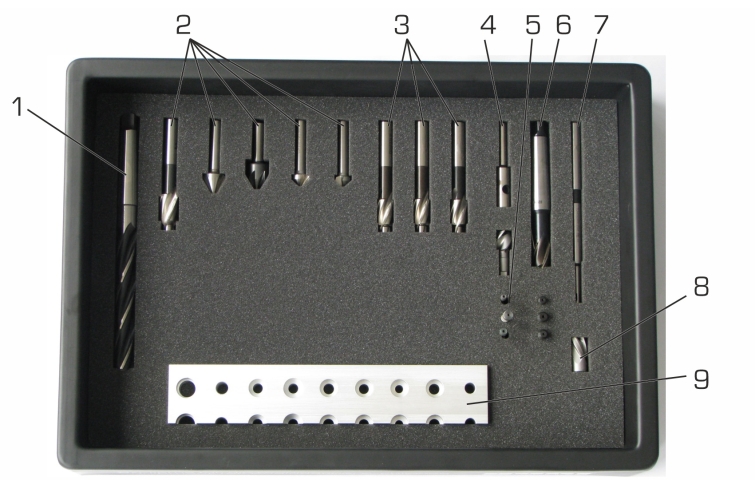

Le kit comprend 12 outils à chanfreiner et à lamer différents, dont certains de forme spéciale comme une fraise à chanfreiner réversible par exemple.
Des pilotes interchangeables ainsi quune épreuve dusinage avec trous chanfreinés et lamés sont également fournis.
Le diamètre doutil maximal est de 16,75mm.
Les outils sont disposés de façon ordonnée sur un système de rangement avec mousse de protection.
La réalisation de travaux pratiques ou dessais nest pas prévue.
Le kit comprend 12 outils à chanfreiner et à lamer différents, dont certains de forme spéciale comme une fraise à chanfreiner réversible par exemple.
Des pilotes interchangeables ainsi quune épreuve dusinage avec trous chanfreinés et lamés sont également fournis.
Le diamètre doutil maximal est de 16,75mm.
Les outils sont disposés de façon ordonnée sur un système de rangement avec mousse de protection.
Contenu didactique / Essais
- Connaissance des principaux outils à chanfreiner et à lamer utilisés en mécanique et de leur application spécifique
- Applications pour différents angles de chanfreinage
Les grandes lignes
- Kit didactique étendu des principaux outils à chanfreiner et à lamer utilisés en mécanique
Les caractéristiques techniques
1 foret aléseur: DIN 343 type N 16,75mm
1 outil à chanfreiner et à lamer conique: DIN 1866 17,2x9,0mm
2 outils à chanfreiner et à lamer conique: DIN 334 C 20mm et A 20mm
2 outils à chanfreiner et à lamer conique: DIN 335 C 15mm et C 16,5mm
3 outils à chanfreiner et à lamer: DIN 373 15,0x9,0mm; 15,0x8,4mm; 15,0x6,8mm
1 outil à chanfreiner et à lamer plate: DIN 1862 15,0mm
1 fraise à chanfreiner réversible: 15,0mm avec porte-outil 9,0mm
1 outil à chanfreiner et à lamer plate: A1 15,0mm
avec 1 porte-outil normal: A1 15,0mm
avec 3 pilotes interchangeables: A1 5,0mm; 8,5mm; 6,8mm
- Connaissance des principaux outils à chanfreiner et à lamer utilisés en mécanique et de leur application spécifique
- Applications pour différents angles de chanfreinage
Les grandes lignes
- Kit didactique étendu des principaux outils à chanfreiner et à lamer utilisés en mécanique
Les caractéristiques techniques
1 foret aléseur: DIN 343 type N 16,75mm
1 outil à chanfreiner et à lamer conique: DIN 1866 17,2x9,0mm
2 outils à chanfreiner et à lamer conique: DIN 334 C 20mm et A 20mm
2 outils à chanfreiner et à lamer conique: DIN 335 C 15mm et C 16,5mm
3 outils à chanfreiner et à lamer: DIN 373 15,0x9,0mm; 15,0x8,4mm; 15,0x6,8mm
1 outil à chanfreiner et à lamer plate: DIN 1862 15,0mm
1 fraise à chanfreiner réversible: 15,0mm avec porte-outil 9,0mm
1 outil à chanfreiner et à lamer plate: A1 15,0mm
avec 1 porte-outil normal: A1 15,0mm
avec 3 pilotes interchangeables: A1 5,0mm; 8,5mm; 6,8mm
Informations logistiques
Dimensions et poids
Lxlxh: 500x350x110mm
Poids: env. 6kg
Liste de livraison
1 kit complet sur plateau
matériel daccompagnement didactique
Lxlxh: 500x350x110mm
Poids: env. 6kg
Liste de livraison
1 kit complet sur plateau
matériel daccompagnement didactique
Poids: 6 Kg Delai de livraison estimé : 8 semaines
