ET 860 Dispositifs de sécurité sur les chaudières à vapeur (Réf. 061.86000)

Avec interface PC USB et logiciel inclus

Riched20 10.0.19041\viewkind4\uc1

d\fs16\lang1036 Dans une chaudière à vapeur, la pression et la température augmentent sous l'effet d'un apport permanent en énergie, si bien que la phase liquide du milieu, le plus souvent de l'eau, se transforme en phase vapeur.

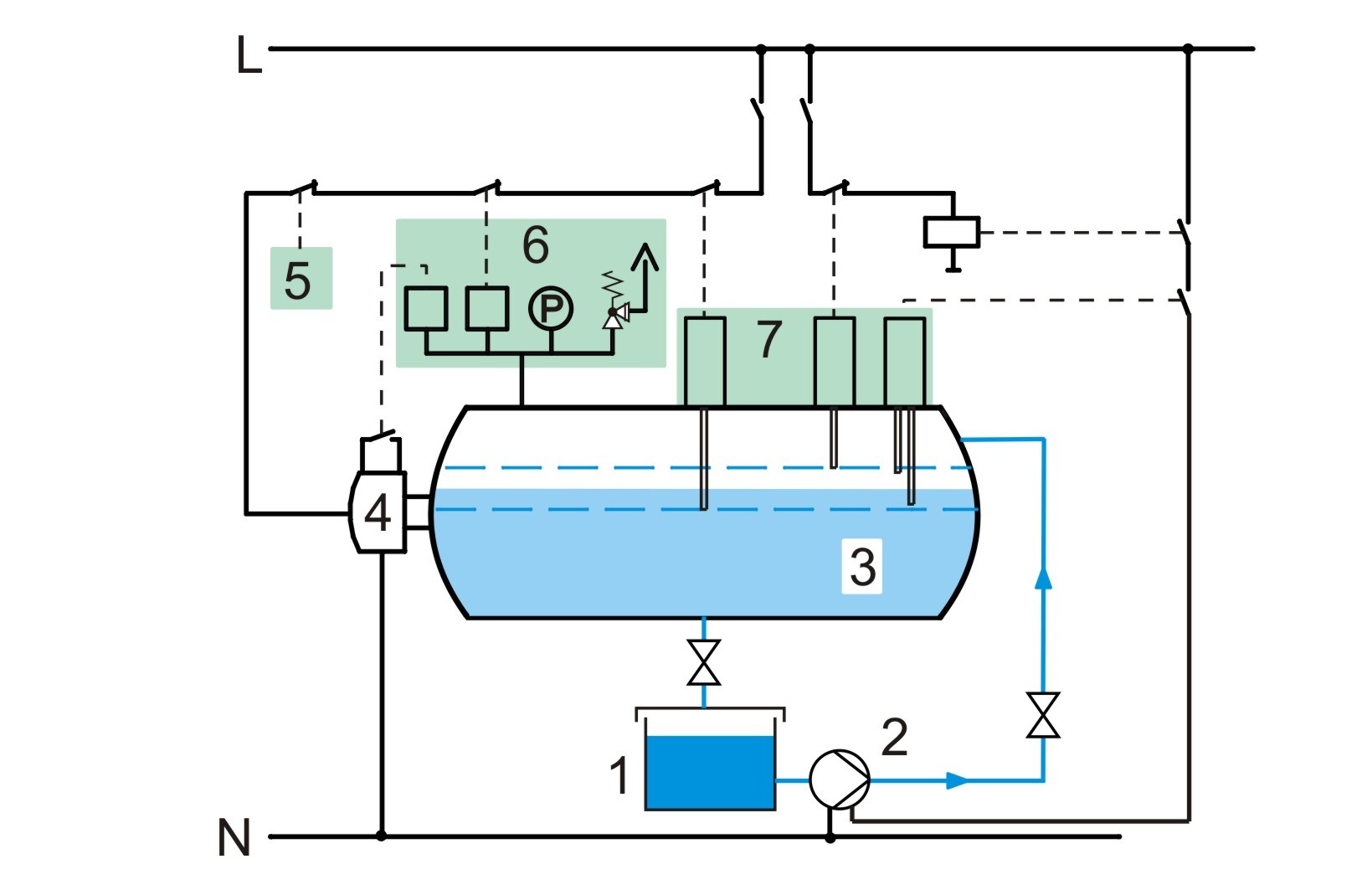

Les chaudières sont surveillées par des dispositifs de sécurité montés électriquement en série pour former ce qu'on appelle une "chaîne de sécurité".

Si l'un des organes de surveillance ou de commande se déclenche, une alarme se déclenche, toute l'installation est mise à l'arrêt et la partie menacée de l'installation est mise hors tension.

Le banc d´ essai ET 860 permet de simuler une chaudière avec laquelle on peut montrer le mode de fonctionnement et la réponse d'une chaîne de sécurité selon TRD 602.

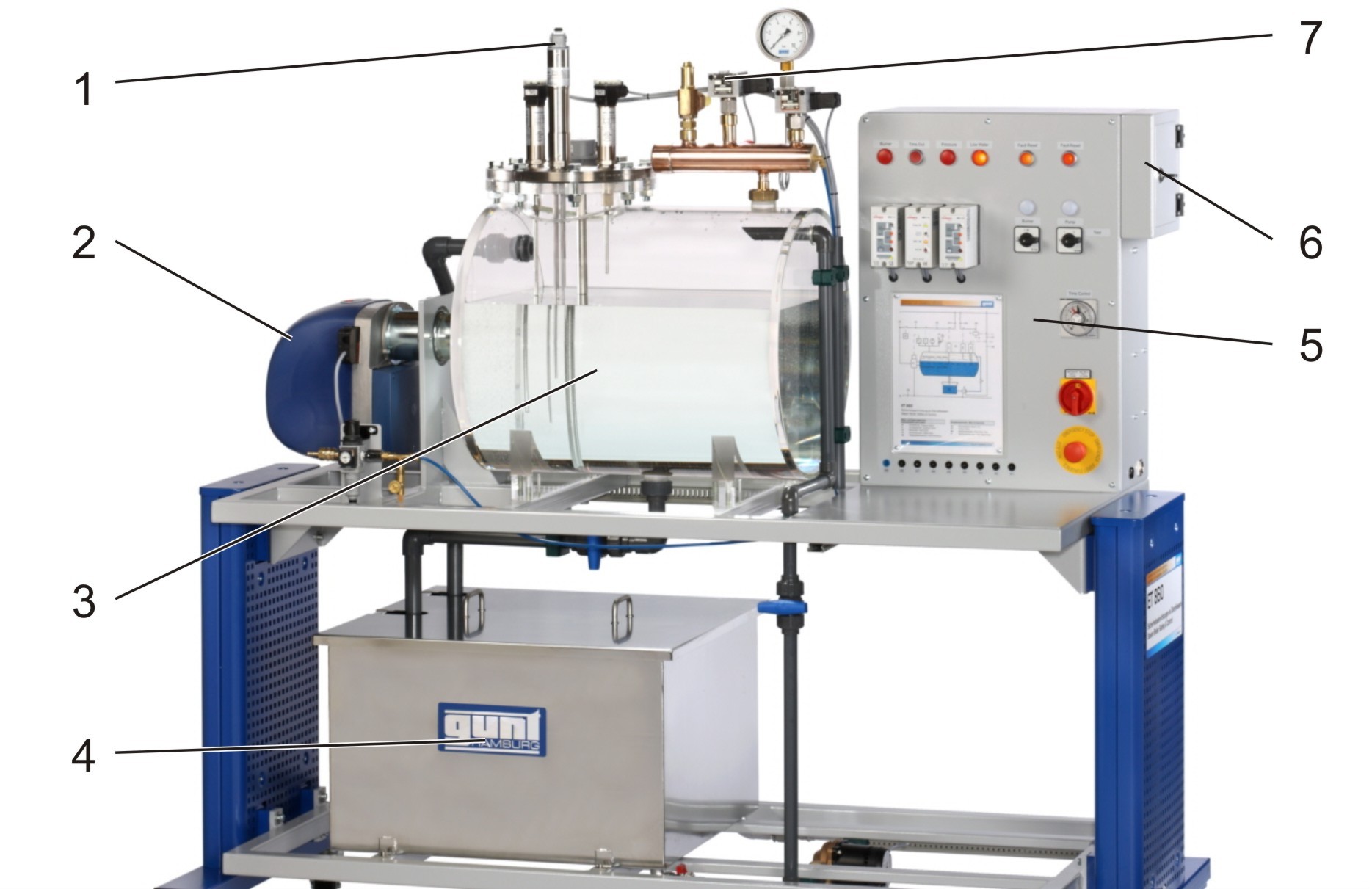

Le banc d´ essai dispose d'un circuit d'eau fermé composé d'un réservoir d'alimentation, d'une pompe et d'un modèle de chaudière transparente avec brûleur.

La chaudière est équipée de composants industriels de régulation ou de surveillance du niveau d'eau et de la pression.

Les composants utilisés sont en relation étroite avec la pratique.

La chaîne de sécurité du brûleur est construite de manière à être fonctionnelle.

Le fonctionnement du brûleur est simulé.

En plus des dispositifs de sécurité, l'installation est équipée de 15 circuits de panne.

Ces derniers permettent de simuler un dysfonctionnement des composants de l'installation et de s'exercer à localiser les pannes.

Le niveau d'eau et la pression sont enregistrés par des capteurs.

Les valeurs mesurées sont transmises à un PC afin d´ y être évaluées à l´ aide du logiciel fourni.

La transmission des données au PC se fait par une interface USB.

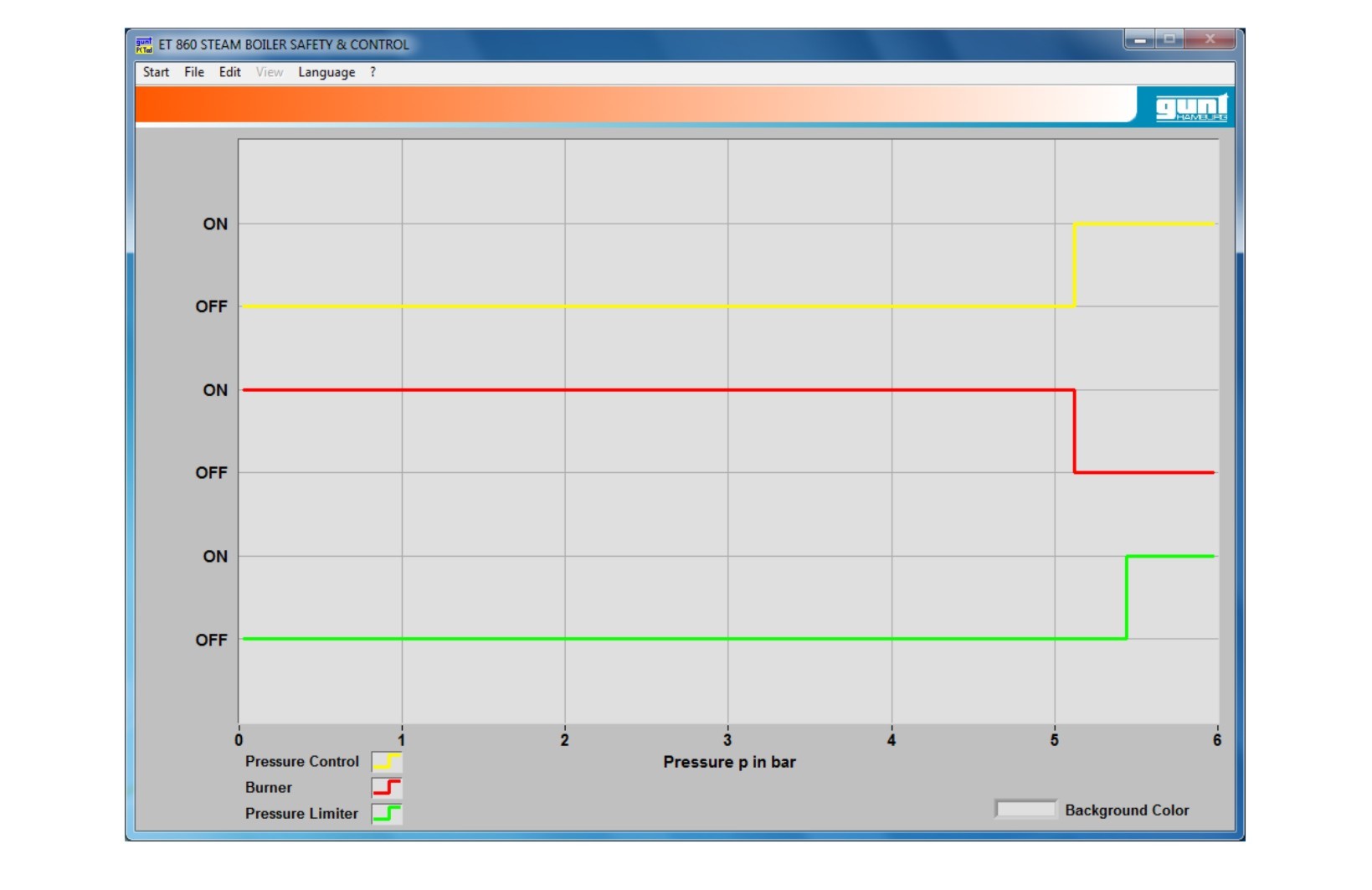

Le schéma de processus avec les composants de sécurité, les évolutions de la pression et une représentation du niveau d'eau peuvent être observés dans le logiciel.



Contenu didactique / Essais


- modèle d'une chaudière à vapeur à mazout avec tous les composants d'exploitation et de sécurité

- caractéristiques des organes de surveillance

- simulation de pannes

-- brûleur avec surveillance de flamme

-- manostat et limiteur

-- régulateur d'eau d'alimentation et de niveau

-- capteurs de niveau d'eau haut et bas



Les grandes lignes

- simulation complète d'une chaudière avec régulation de la pression et du niveau d'eau

- chaîne de sécurité avec composants disponibles dans le commerce

- chaudière transparente, parfaite visibilité du niveau d'eau

- logiciel GUNT d'acquisition de données



Les caracté ristiques techniques

Capacité de la chaudière: 110L

Capacité du réservoir d'alimentation: 150L



Pompe, 3 étages

- puissance absorbée: 40...70W

- débit max.: 66L/min

hauteur manométrique max.: 4m





Manostat: 0,5...6bar

Limiteur de pression: 0,5...6bar

Soupape de sécurité: 6bar

Plages de mesure

- pression: 0...6bar

- niveau: 0...100%

230V, 50Hz, 1 phase

230V, 60Hz, 1 phase

120V, 60Hz, 1 phase



Informations logistiques
Dimensions et poids

Lxlxh:: 1850x790x1800mm

Poids: env. 220kg



Né cessaire au fonctionnement

Raccord d´ air comprimé: 5bar

PC avec Windows



Liste de livraison

1 banc d´ essai

1 CD avec logiciel GUNT + câble USB

1 multimètre digital

1 jeu de câbles de laboratoire

1 documentation didactique



Poids: 220 Kg
