Dans une machine à vapeur, l'énergie thermodynamique sous forme de vapeur sous pression produite par des générateurs de vapeur est convertie en énergie mécanique.
Celle-ci est ensuite utilisée pour produire de l'électricité ou pour l'entraînement de machines et de véhicules.
Une centrale thermique à vapeur est constituée d'une source de chaleur produisant la vapeur, d'une turbine ou machine à vapeur avec générateur ainsi que d'un dispositif de refroidissement pour la condensation de la vapeur.

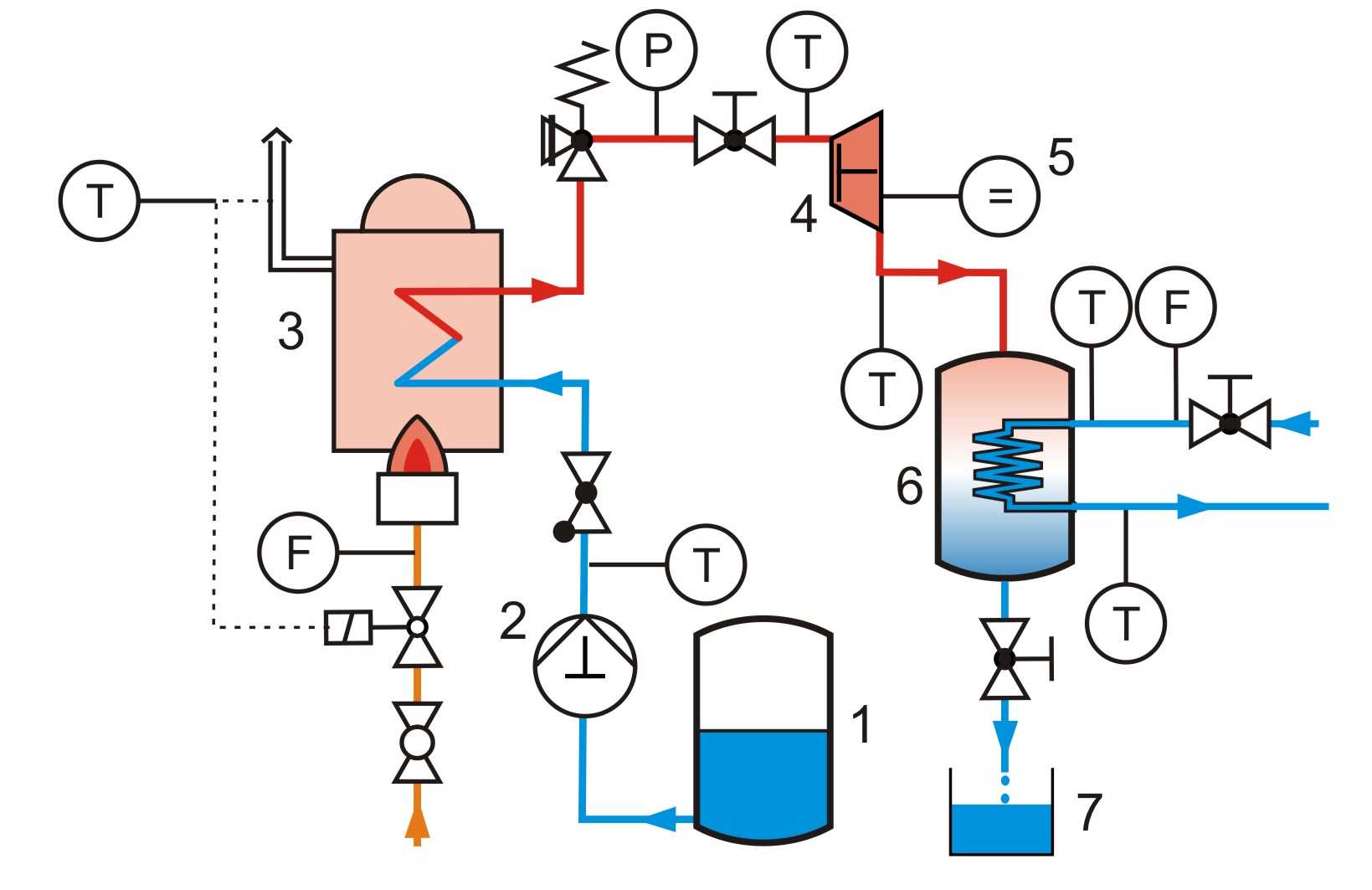

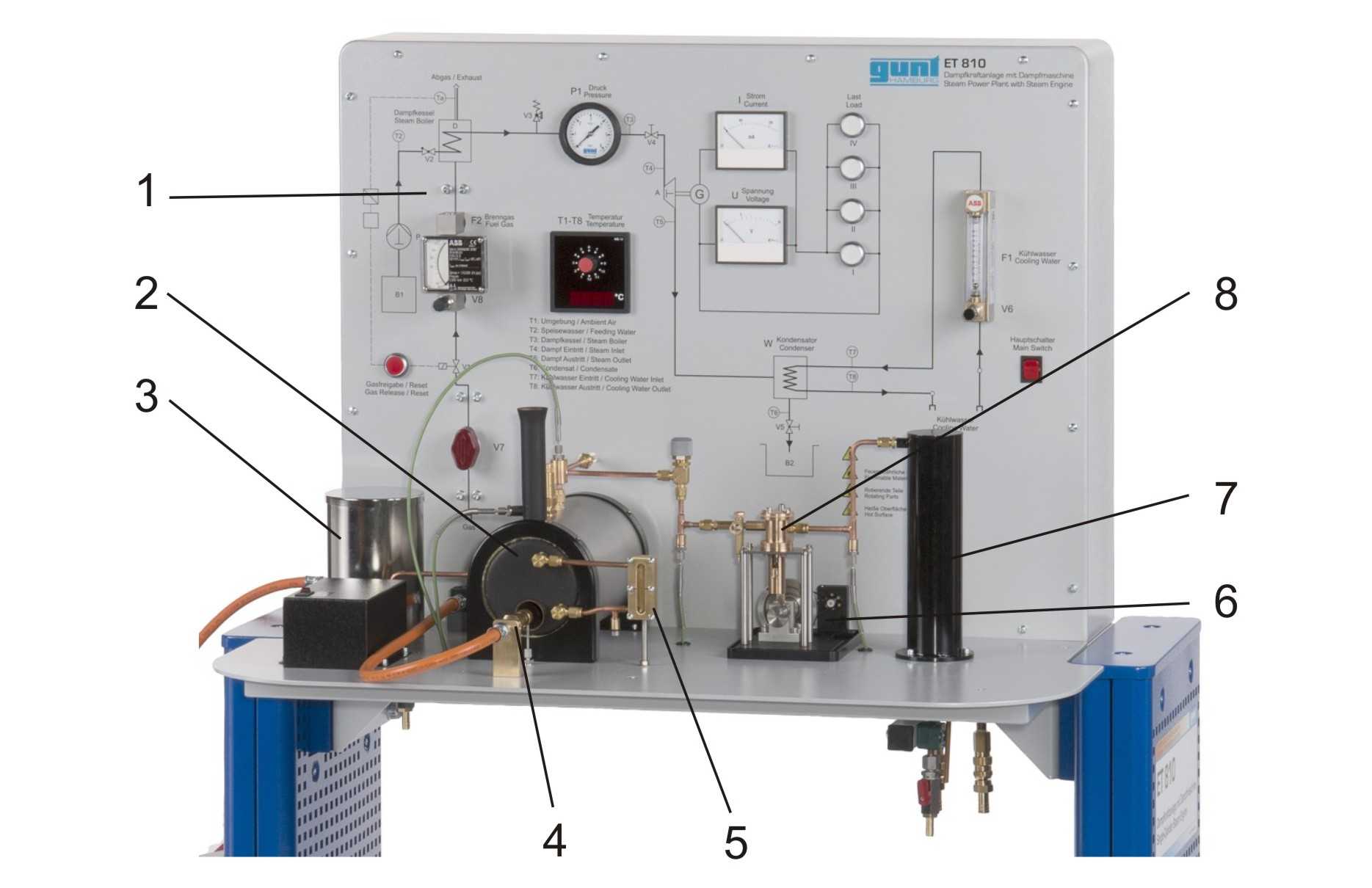

Le banc d'essai ET 810 comprend les composants essentiels d'une centrale thermique à vapeur: une chaudière au gaz, une machine à vapeur à piston monocylindre avec générateur, un condenseur, un réservoir d'eau d'alimentation, ainsi qu'une pompe à eau d'alimentation.
La chaudière produit de la vapeur d'eau qui est ensuite amenée à la machine à vapeur à piston.

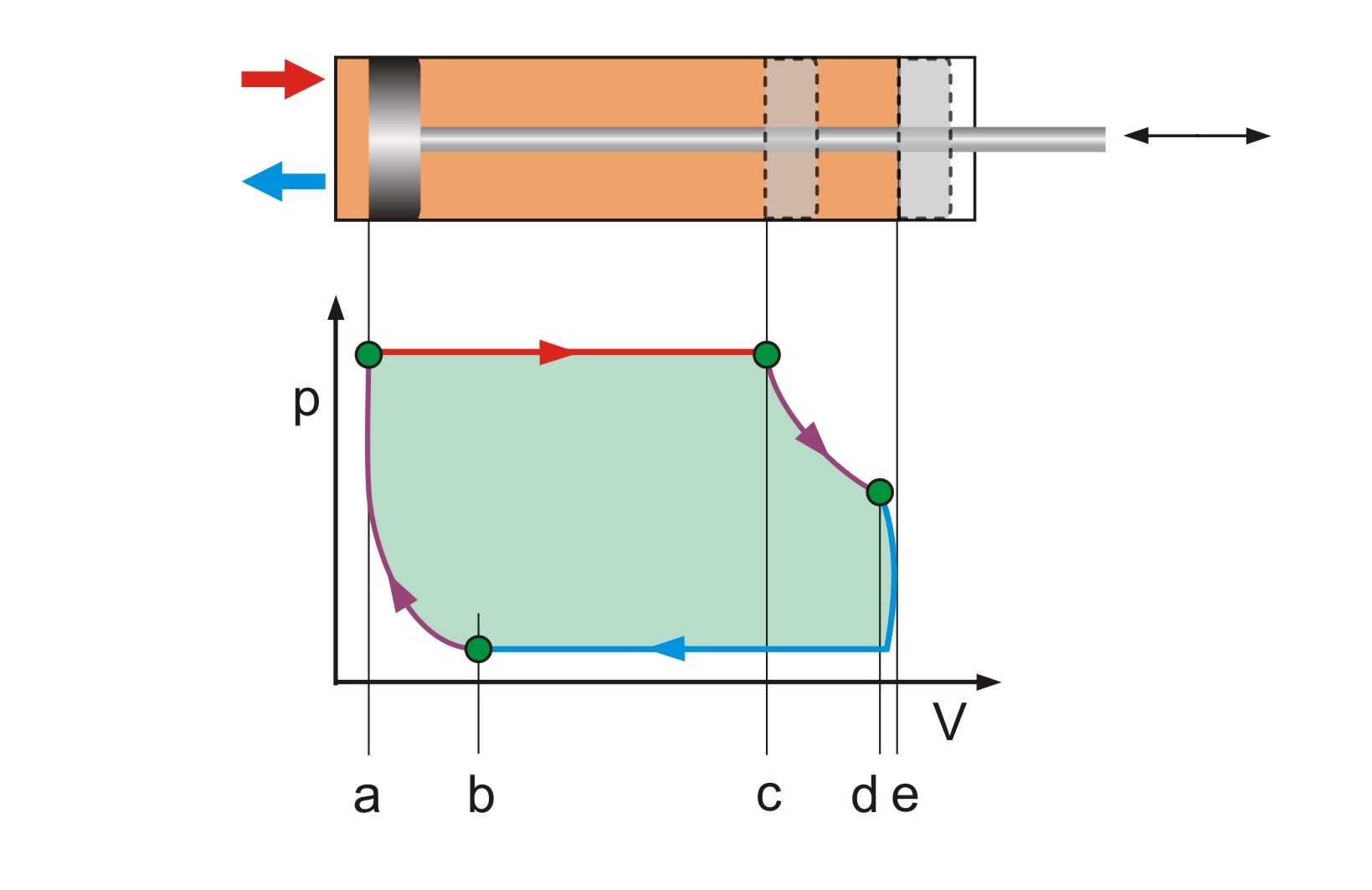

L'énergie de la vapeur est transformée par un piston et un mécanisme bielle-manivelle en énergie mécanique.
Un générateur constitué d'un moteur à courant continu produit de l'électricité à partir de l'énergie mécanique.
Quatre lampes à incandescence consomment l'énergie électrique ainsi produite.
La vapeur d'évacuation est liquéfiée dans un condenseur refroidi à l'eau.
Des dispositifs de sécurité pour la surveillance de la température de la chaudière ainsi qu'une soupape de sécurité assurent la sécurité du fonctionnement.
Des capteurs mesurent la température, la pression et le débit à tous les points significatifs.
Les valeurs mesurées peuvent être lues sur des affichages.
Le courant et la tension du générateur sont mesurés et affichés sur l'appareil d'essai.

Techniques > Thermique > Machines motrices et productrices > Centrales thermiques à vapeur

Poids: 110 Kg
Delai de livraison estimé : 16 semaines
